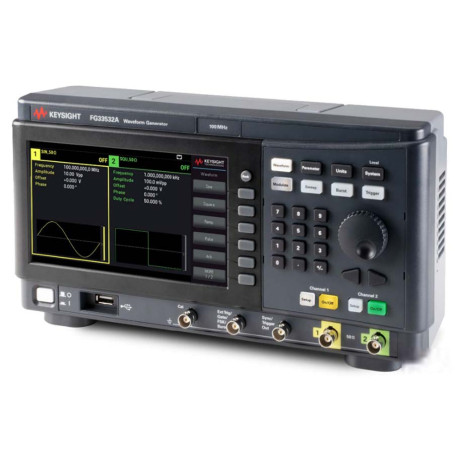

Générateur de formes d’ondes ( 1 µHz–100 MHz ) : FG33531A / FG33532A | KEYSIGHT TECHNOLOGIES

Le générateur FG33530 permet de générer des signaux précis et complexes avec une résolution de 16 bits et une fréquence d'échantillonnage allant jusqu'à 320 MSa/s. Il est disponible en versions 1 canal (FG33531A) et 2 canaux (FG33532A), avec une mémoire extensible jusqu'à 16 MSa par canal. L'écran couleur de 7 pouces facilite la configuration et la visualisation des signaux.

Avantages :

• Technologie Trueform pour une fidélité de signal supérieure
• Interface utilisateur intuitive avec écran couleur 7”
• Importation intelligente de fichiers CSV pour rejouer des signaux capturés
• Compatibilité avec BenchVue et BenchLink Waveform Builder Pro
• Connectivité USB, LAN, SCPI, IVI, et interface Web

Caractéristiques principales :

Performances

• Bande passante : jusqu'à 100 MHz
• Résolution : 16 bits
• Taux d’échantillonnage : jusqu’à 320 MSa/s
• Jitter : < 50 ps
• Distorsion harmonique totale : < 0,06%

Fonctionnalités de signal

• 17 formes d’ondes intégrées (sinusoïdale, carré, triangle, bruit, etc.)
• Formes d’ondes spécialisées : cardiaque, gaussienne, haversine, etc.
• Modulations : AM, FM, PM, FSK, BPSK, PWM
• Modes : continu, modulation, balayage, burst compté ou déclenché

Connectivité et contrôle

• Ports USB, LAN, et mémoire USB intégrée
• Contrôle via SCPI, IVI, interface Web, BenchVue
• Importation de signaux depuis des oscilloscopes via fichiers CSV

Dimensions et environnement

• Dimensions : 314 mm x 165 mm x 125 mm
• Poids : 3,1 kg
• Température de fonctionnement : 0 °C à 55 °C
• Humidité : jusqu’à 80% HR à 40 °C

Applications :

• Tests de circuits électroniques et de composants
• Simulation de signaux complexes pour le développement embarqué
• Recherche et développement en électronique analogique et numérique
• Éducation et formation en ingénierie électronique
• Tests de compatibilité et de robustesse de systèmes embarqués
