Description

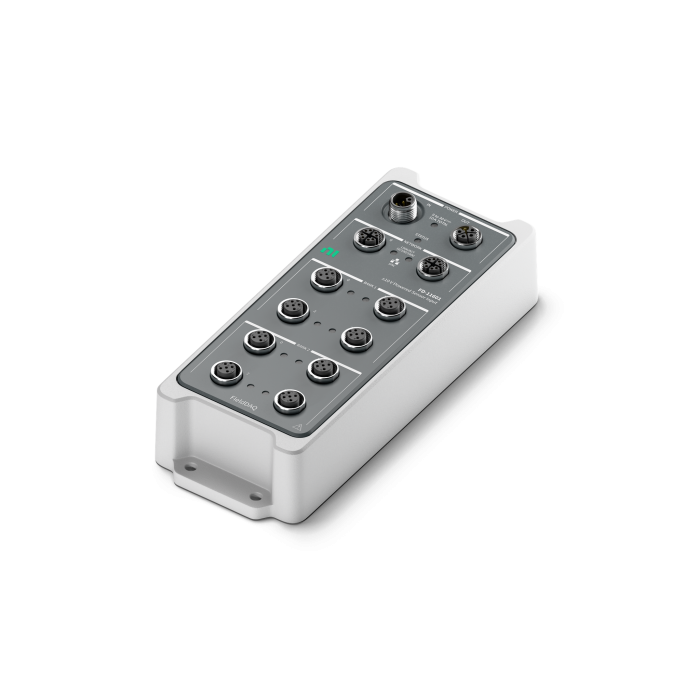

Le FD-11601 mesure jusqu'à huit voies avec une plage de tension d'entrée de ± 10 V. Chaque voie d'entrée prend en charge le TEDS et fournit une tension de 24 V CC aux capteurs alimentés par l'extérieur sans alimentations supplémentaires. Le FD-11601 offre une résolution de 24 bits, des taux d'échantillonnage simultanés allant jusqu'à 100 kéch./s/voie et une isolation voie à voie. Il est certifié IP65/IP67 pour être étanche à la poussière et submersible, fonctionne dans des environnements de -40 °C à 85 °C et peut supporter 100 g de chocs et 10 g de vibrations. Le FD-11601 intègre la technologie TSN (time sensitive networking) et dispose d'un commutateur de réseau et d'un circuit de puissance intégrés pour un chaînage simple. En programmant le FD-11601 avec NI-DAQmx, vous synchronisez automatiquement tous les matériels FieldDAQ™. Le FD-11601 convient parfaitement pour les environnements en cellule de test et en milieu extérieur.
Caractéristiques techniques :
- Connecteurs M12 pour l’alimentation et l’Ethernet
- 8 canaux
- Connecteurs d’entrée M12 à code A, 5 broches
- Plage d’entrée ±10,5 V avec alimentation capteur
- Jusqu’à 102,4 kéch/s/canal
- Résolution 24 bits
- Filtres anti-repliement, Butterworth, et en peigne
- Isolation canal à canal
- Tension de fonctionnement : 60 V DC
- Résistance diélectrique : 1000 V RMS
- Synchronisation TSN (802.1AS)
- Compatible NI-DAQmx
- Chaînage possible de l’alimentation et de l’Ethernet
- Support maître pour cDAQ, cRIO, IC, PXI et PC
Applications principales :
- Vérification et validation de grands systèmes physiques distribués
- Essais environnementaux
- Essais structurels
- HALT (Highly Accelerated Life Test)
- Tests de bruit, vibration et rudesse (NVH)
- Tests de moteurs de fusée
- Tests d’équipements lourds / véhicules tout-terrain
- Tests de composants en cellule ou chambre d’essai
- Recherche académique en intérieur/extérieur
Spécifications environnementales :
- Indice IP65/IP67 : étanche à l’eau et à la poussière
- Résiste à des chocs de 100 g et à des vibrations de 10 g RMS
- Humidité de fonctionnement et de stockage jusqu’à 100 % HR (condensée ou non)
- Plage de température de fonctionnement : -40 °C à 85 °C
- Conception stabilisée thermiquement et moulée pour minimiser les dérives de précision
