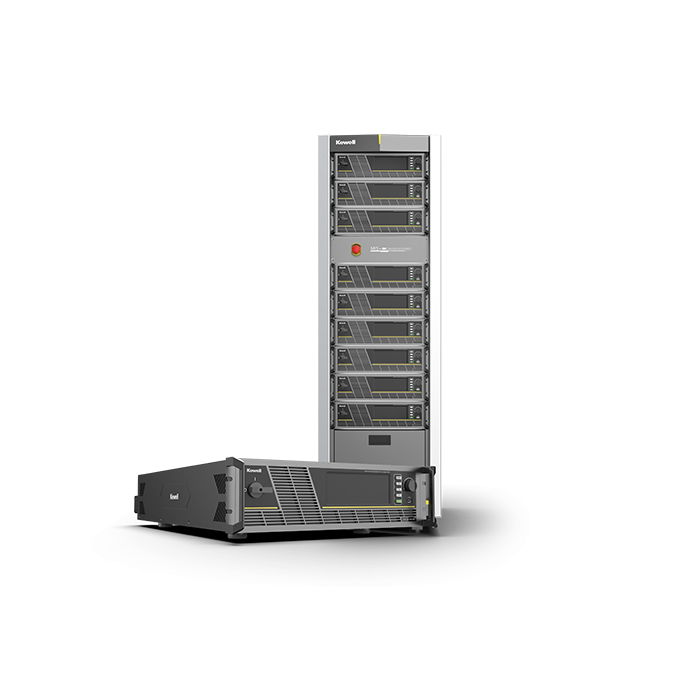

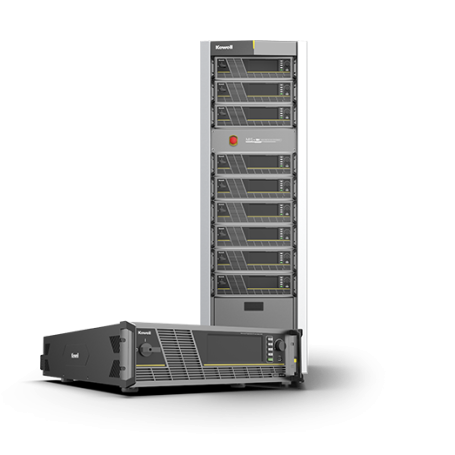

Système bidirectionnel programmable source/charge AC (jusqu’à 18kVA) : Série G6000UG | KEWELL

Ce système combine les fonctions de source et de charge dans un seul appareil compact. Il prend en charge les sorties AC, DC et combinées, avec des capacités de programmation avancées telles que les modes LIST, STEP, PULSE, et l’édition de formes d’onde. Il permet également la simulation d’interruptions instantanées, de perturbations harmoniques et de tests HVRT/LVRT.

Avantages :

• Densité de puissance ultra-élevée : jusqu’à 18kVA dans un format 3U
• Sortie AC et DC dans un seul appareil
• Simulation d’interruptions de réseau aussi courtes que 1 ms
• Fonction source/charge intégrée avec commutation à un bouton
• Connexion parallèle flexible pour augmenter la puissance

Caractéristiques principales :

Dimensions et poids

• Dimensions : 699 mm (P) × 445 mm (L) × 133 mm (H)
• Poids : 40 kg

Performances électriques

• Puissance nominale : 18 kVA
• Tension de sortie AC : 0–450V (L-N), 0–779V (L-L)
• Tension de sortie DC : jusqu’à 650V
• Courant de sortie : jusqu’à 90A (AC) / 90A (DC)
• Fréquence : 15 Hz à 200 Hz
• uTHD : <0.5% à 50/60Hz

Modes de fonctionnement

• AC, DC, AC+DC
• Modes sinusoïdal, LIST, STEP, PULSE
• Superposition harmonique et inter-harmonique (2ᵉ à 100ᵉ ordre)
• Édition de formes d’onde : triangle, carré, trapèze, dent de scie, etc.

Interfaces de communication

• RS232, LAN, CAN, USB, IO analogique et numérique

Conditions environnementales

• Température de fonctionnement : 0 à 40°C
• Température de stockage : -20 à +70°C
• Humidité : 0–90% RH (sans condensation)
• Altitude maximale : 2000 m
• Indice de protection : IP20

Applications :

• Tests de systèmes photovoltaïques et de stockage d’énergie
• Tests de véhicules électriques et de chargeurs AC/DC
• Tests de tolérance réseau dans les laboratoires et instituts de recherche
• Simulation de conditions de réseau anormales pour les équipements critiques
