Termination CVD Diamond – 100W, jusqu’à 18 GHz : JDR-0805-100-18G | JQL Electronics / Dorado

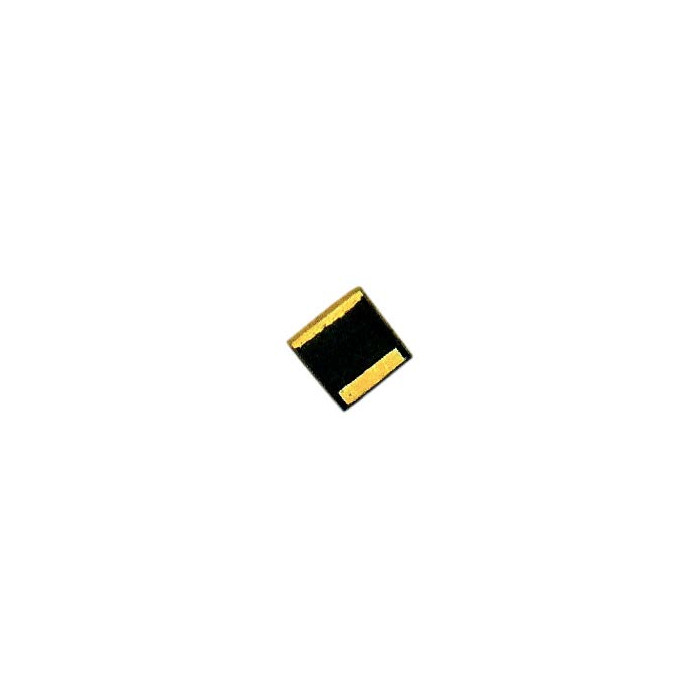

Le composant JDR-0805-100-18G est une terminaison RF compacte de haute performance développée par JQL Technologies. Conçue à partir de substrat en diamant CVD et de technologie thin-film, cette terminaison offre une excellente tenue en puissance dans un format miniaturisé, tout en assurant une large bande passante allant de DC jusqu’à 18 GHz. Elle se distingue par sa finition or, qui permet une intégration facile via wire bonding, soudure ou montage en surface.

Avantages :

• Format ultra-compact (type 0805) pour une intégration facilitée
• Grande capacité de dissipation jusqu’à 100 W
• Compatibilité de montage variée : soudable, bondable et CMS
• Excellente stabilité thermique de -55 °C à +150 °C
• Faible ROS : VSWR de 1.50
• Conformité RoHS
• Conditionnement pratique en bobine ou barquette (tape & reel / waffle)

Caractéristiques principales :

• Référence : JDR-0805-100-18G
• Plage de fréquence : DC ~ 18 GHz
• Impédance : 50 ohms ±5%
• Puissance admissible : 100 W (CW)
• VSWR : 1.50
• Coefficient thermique : ±250 ppm/°C
• Température de fonctionnement : -55 °C à +150 °C
• Technologie : Résistance thin-film
• Matériau des bornes : Or sur Nickel
• Substrat : Diamant CVD

Applications :

• Isolateurs RF
• Filtres micro-ondes
• Amplificateurs de puissance
• Modules de puissance RF
• Radars
• Communications satellites
