Description
La gamme Power Splitters / Combiners de Werbel Microwave propose une solution complète pour la division ou la combinaison de signaux RF sur des plages de fréquences étendues, de quelques MHz jusqu’à 40 GHz. Basés sur des architectures Wilkinson ou résistives, ces composants passifs assurent une isolation optimale, une faible perte d’insertion, ainsi qu’une excellente stabilité de phase et d’amplitude, quelle que soit la configuration : 2, 3, 4, 6, 8 ou 16 voies.
Avantages
- Très large bande de fréquence : jusqu’à 40 GHz selon les modèles
- Excellente homogénéité des voies en amplitude et en phase
- Versions haute densité jusqu’à 16 sorties
- Faible VSWR pour une adaptation optimale
- Modèles disponibles avec connecteurs SMA, N, ou BNC
Caractéristiques principales
- Topologie : Wilkinson ou résistive selon le modèle
- Nombre de voies : 2 à 16 sorties
- Plage de fréquence : de 0.02 GHz à 40 GHz
- Connecteurs : SMA, N-type ou BNC selon les références
- Impédance : 50 ohms
- Puissance admissible : jusqu’à 30 W CW typique
Applications typiques
- Distribution de signaux dans des bancs de mesure RF
- Chaînes d’émission multi-voies
- Mesures vectorielles synchrones
- Systèmes d’antenne multiport
- Multiplexage de voies en environnement industriel ou laboratoire
Informations complémentaires
Tous les modèles sont fabriqués aux États-Unis et testés individuellement. Werbel Microwave garantit une répétabilité, une cohérence et une fiabilité à long terme pour les intégrateurs, laboratoires de test et équipementiers.
Tableau des modèles
| Name | No. of Outputs | Frequency Low (MHz) | Frequency High (MHz) | Isolation dB Typ. | Insertion Loss dB Typ. | Input Power as Splitter W Max. | Connectors |
|---|

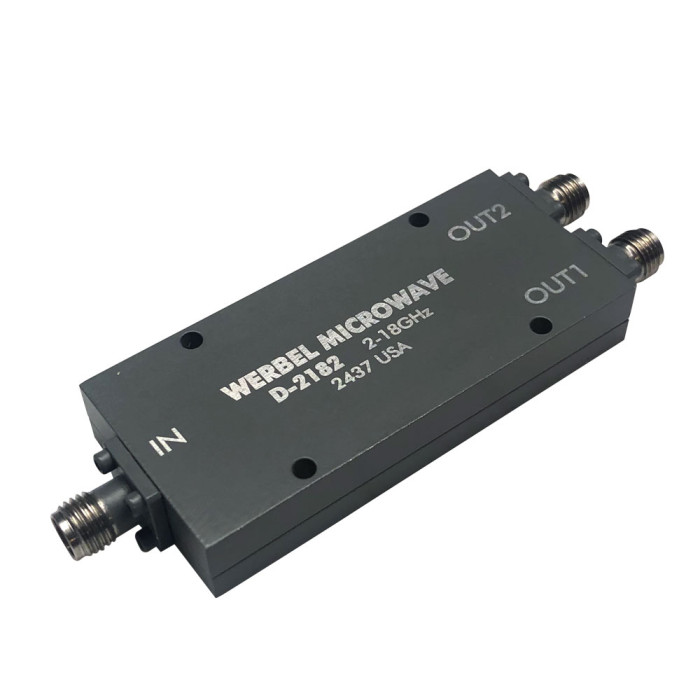

| D-2182 |
2 |
2000 |
18000 |
18 |
0.5 |
30 |
SMA |
| D-2182-N |
2 |
2000 |
18000 |
18 |
0.5 |
30 |
SMA |
| D-2185 |
2 |
500 |
18000 |
20 |
1.1 |
20 |
SMA |
| D-3182 |
3 |
2000 |
18000 |
22 |
0.8 |
25 |
SMA |
| D-3186 |
3 |
6000 |
18000 |
23 |
0.3 |
10 |
SMA |
| D-4182 |
4 |
2000 |
18000 |
18 |
0.8 |
30 |
SMA |
| D-4184 |
4 |
4000 |
18000 |
21 |
0.6 |
30 |
SMA |
| D-4185 |
4 |
500 |
18000 |
20 |
1.4 |
30 |
SMA |
| WM16PD-0.5-6-S1 |
16 |
500 |
6000 |
24 |
2.0 |
30 |
SMA |
| WM16PD-0.7-4-B |
16 |
700 |
4000 |
22 |
2.5 |
30 |
BNC |
| WM16PD-6-40-K |
16 |
6000 |
40000 |
12 |
8 |
15 |
2.92mm |
| WM2PD-0.45-7.5-S |
2 |
450 |
7500 |
21 |
0.9 |
30 |
SMA |
| WM2PD-0.5-18-S |
2 |
500 |
18000 |
20 |
1.1 |
20 |
SMA |
| WM2PD-0.5-26.5-S |
2 |
500 |
26500 |
21 |
1.2 |
10 |
SMA |
| WM2PD-0.5-6-N |
2 |
500 |
6000 |
22.5 |
0.8 |
50 |
N |
| WM2PD-0.5-6-S |
2 |
500 |
6000 |
23 |
0.7 |
50 |
SMA |
| WM2PD-0.5-8-N |
2 |
500 |
8000 |
21 |
0.5 |
20 |
N |
| WM2PD-1-18-S |
2 |
1000 |
18000 |
18.7 |
0.9 |
30 |
SMA |
| WM2PD-18-26.5-S |
2 |
18000 |
26500 |
21.5 |
0.75 |
10 |
SMA |
| WM2PD-2-18-N |
2 |
2000 |
18000 |
18 |
0.5 |
30 |
N |
| WM2PD-2-18-S |
2 |
2000 |
18000 |
18 |
0.5 |
30 |
SMA |
| WM2PD-2-26.5-S |
2 |
2000 |
26500 |
20 |
0.7 |
10 |
SMA |
| WM2PD-20-530M-N |
2 |
20 |
530 |
25 |
0.7 |
50 |
N |
| WM2PD-6-26.5-S |
2 |
6000 |
26500 |
21.8 |
0.87 |
10 |
SMA |
| WM2PD-6-40-K |
2 |
6000 |
40000 |
16 |
1.2 |
10 |
2.92mm |
| WM3PD-18-26.5-S |
3 |
18000 |
26500 |
23.9 |
1.11 |
10 |
SMA |
| WM3PD-2-18-S |
3 |
2000 |
18000 |
22 |
0.8 |
25 |
SMA |
| WM3PD-6-18-S |
3 |
6000 |
18000 |
23 |
0.3 |
10 |
SMA |
| WM4PD-0.4-4-B |
4 |
400 |
3999 |
22 |
1.2 |
30 |
BNC |
| WM4PD-0.4-7.2-S |
4 |
400 |
7200 |
22 |
1.4 |
30 |
SMA |
| WM4PD-0.5-18-S |
4 |
500 |
18000 |
20 |
1.4 |
30 |
SMA |
| WM4PD-0.5-26.5-S |
4 |
500 |
26500 |
21 |
3.0 |
10 |
SMA |
| WM4PD-0.5-6-S |
4 |
500 |
6000 |
25 |
0.9 |
30 |
SMA |
| WM4PD-0.5-6-S1 |
4 |
500 |
6000 |
23 |
0.7 |
30 |
SMA |
| WM4PD-0.6-7.4-S1 |
4 |
600 |
7400 |
20 |
1.7 |
30 |
SMA |
| WM4PD-1-26.5-S |
4 |
1000 |
26500 |
17 |
2.5 |
10 |
SMA |
| WM4PD-18-26.5-S |
4 |
18000 |
26500 |
19 |
1.2 |
10 |
SMA |
| WM4PD-18-40-K |
4 |
18000 |
40000 |
16 |
2.2 |
10 |
2.92mm |
| WM4PD-2-18-S |
4 |
2000 |
18000 |
18 |
0.8 |
30 |
SMA |
| WM4PD-2-18.5-S |
4 |
2000 |
18500 |
31 |
0.7 |
30 |
SMA |
| WM4PD-2-26.5-S |
4 |
2000 |
26500 |
19 |
0.9 |
10 |
SMA |
| WM4PD-4-18-S |
4 |
4000 |
18000 |
21 |
0.7 |
30 |
SMA |
| WM4PD-6-26.5-S |
4 |
6000 |
26500 |
19 |
1.5 |
10 |
SMA |
| WM6PD-18-26.5-S |
6 |
18000 |
26500 |
21.1 |
1.4 |
10 |
SMA |
| WM6PD-2-18-S |
6 |
2000 |
18000 |
18 |
1.4 |
30 |
SMA |
| WM8PD-0.5-6-S |
8 |
500 |
6000 |
20 |
1.0 |
30 |
SMA |
| WM8PD-0.55-7.4-SMP |
8 |
550 |
7400 |
20 |
2.4 |
30 |
SMP-M |
| WM8PD-0.6-7.4-S1 |
8 |
600 |
7400 |
20 |
2.4 |
30 |
SMA |
| WM8PD-0.7-4-B |
8 |
700 |
4000 |
22 |
1.5 |
30 |
SMA |
| WM8PD-18-40-K |
2 |
6000 |
40000 |
16 |
1.2 |
10 |
2.92mm |
| WM8PD-2-18-S |
8 |
2000 |
18000 |
19 |
1.1 |
30 |
SMA |
| WM8PD-20-3000M-S |
8 |
20 |
3000 |
19.3 |
4.1 |
1 |
SMA |
| WM8PD-20-3000M-SMP |
8 |
20 |
3000 |
19.3 |
4.1 |
1 |
SMP-M |
| WM8PD-6-26.5-S |
8 |
6000 |
26500 |
19 |
2.1 |
10 |
SMA |
