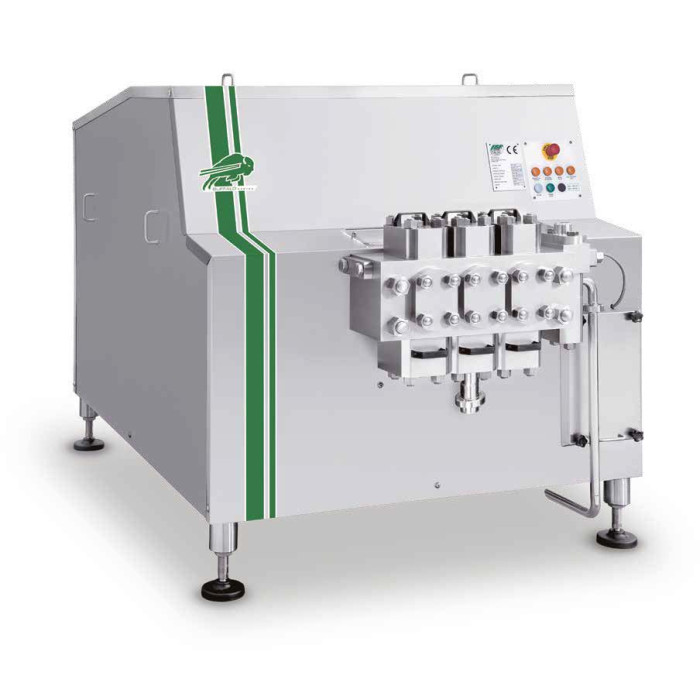

Description
Principales caractéristiques :
- Débit standard de 680 à 11 355 l/h
- Plage de pression standard de 40 à 200 bar
- Moteurs électriques standard de 3 à 75 kW
- Exécution abrasive et non abrasive
- Certification sanitaire 3A
- Prédisposition du système électrique ULCSA (certification sur demande)
- Préparation CIP
- Personnalisation possible en combinant débits, pressions et puissance du moteur électrique
- Traitement des produits à faible et haute viscosité
Tête de compression :
- La tête de compression est fabriquée d'un seul bloc en acier inoxydable spécial de haute qualité, contrôlé par ultrasons, avec une garantie de 5 ans contre les fissures et les défauts.
- Ensemble vanne logé dans un bloc en acier inoxydable AISI 316 (à partir de FBF 5) inspectable individuellement.
- Pistons de pompage avec chambre de refroidissement arrière, double guidage pour un alignement parfait et revêtement spécial « Diamond Like Carbon » de série.
- Ensemble vanne avec sièges remplaçables et obturateurs hémisphériques, idéal pour le traitement de divers produits.
- Soupape de surpression à ressort, exécution sanitaire, avec obturateur et siège remplaçables.
Motorisation et structure interne :
- Le châssis est en tube d'acier au carbone de section carrée, peint par poudrage, recouvert d'un revêtement démontable en acier inoxydable satiné.
- Le corps de pompe est en fonte haute résistance à parois épaisses, de première qualité, conçu pour supporter de lourdes charges et amortir les vibrations.
- Cet organe est supporté par des roulements à rouleaux robustes, avec des paliers en bronze, utilisés uniquement sur les manetons (5 roulements à rouleaux sont installés à partir de la série FBF 5).
- Transmission de puissance à double étage de réduction : courroies trapézoïdales/poulies, réducteur intégré (à partir de la série FBF 5) ou réducteur externe (FBF 3 et 4). Un système de tension semi-automatique, avec deux engrenages hélicoïdaux dans le corps de pompe (engrenage lent accouplé directement au vilebrequin), est présent à partir de la série FBF 5.
- Système de lubrification sous pression avec capteur de niveau d'huile. Système de refroidissement de l'huile par échangeur de chaleur tubulaire (à partir de la série FBF 5 uniquement). Doté d'une alarme de pression irrégulière, d'une alarme de température élevée et d'un système de filtration des impuretés. Pour un équilibre thermique et une dissipation thermique optimaux, tous les composants de la transmission sont protégés par un système de lubrification par barbotage.
Système électrique :
- Entraînement électrique CA triphasé 4 pôles, fabriqué par un fabricant OEM de premier plan (ventilation assistée et thermistance pour les unités à capacité variable)
- Tableau électrique intégré pour capacité fixe avec boîtier en acier inoxydable sur toutes les unités
- Tableau électrique pour capacité variable avec boîtier en acier inoxydable intégré uniquement pour les séries FBF 3, 4 et 5. Les autres séries sont équipées d'un tableau électrique déporté.
Kit d'entretien :
Le kit initial de pièces détachées fourni avec la machine comprend : un jeu complet de joints, un jeu de ressorts de soupapes et un jeu complet de soupapes de surpression, un ensemble d'outils d'entretien courants, de l'huile de lubrification, ainsi que les manuels d'instructions et d'entretien (2 exemplaires + CD-ROM).
Options disponibles :
- Version aseptique avec barrières de stérilité tracées par condensat de vapeur généré par un système intégré.
- Transducteurs de pression numériques et manomètres analogiques avec sortie 4-20 mA.
- Amortisseurs de pulsations sur le raccord d'entrée du produit, également pour les versions aseptiques spéciales.
- Système de contrôle intégré (circuit électrique, bouton marche/arrêt, indicateurs de pression).
- Manomètre d'entrée avec contact d'alarme.
Caractéristiques techniques :
| Modèle de pompe | Dimensions | Poids | Puissance | Débit maximal à (pour les produits à haute viscosité)* |
|---|
| | | | 42 bars | 83 bars | 125 bars | 165 bars | 207 bars |
|---|
| FBF3011P |
99 x 130 x 99 cm |
454 kg |
3 – 11 kW |
2.725 L/h |
2.725 L/h |
1.363 L/h |
1.363 L/h |
1.363 L/h |
| FBF4022P |
114 x 140 x 119 cm |
816 kg |
11 – 22 kW |
5.678 L/h |
5.678 L/h |
4.164 L/h |
2.725 L/h |
2.725 L/h |
| FBF5030P |
119 x 155 x 130 cm |
1225 kg |
18.5 – 30 kW |
- |
- |
5.678 L/h |
4.088 L/h |
3.407 L/h |
| FBF6045P |
135 x 190 x 140 cm |
1814 kg |
15 – 45 kW |
13.173 L/h |
11.356 L/h |
7.949 L/h |
6.814 L/h |
4.921 L/h |
| FBF7075P |
150 x 211 x 150 cm |
2495 kg |
30 – 75 kW |
13.627 L/h |
13.627 L/h |
12.492 L/h |
10.221 L/h |
8.706 L/h |
| FBF8110P |
180 x 221 x 160 cm |
3357 kg |
30 – 110 kW |
27.255 L/h |
27.255 L/h |
23.848 L/h |
17.413 L/h |
15.412 L/h |
| FBF9160P |
190 x 259 x 180 cm |
5307 kg |
45 – 160 kW |
- |
- |
27.255 L/h |
24.984 L/h |
20.063 L/h |
*Pour les produits à faible viscosité +25% de débit.
Avantages :
- Moteur électrique : De 3 à 75 kW
- Transmission de puissance : Réduction par courroies et poulies trapézoïdales
- Structure : En acier au carbone peint par poudrage (à partir de FBF 4) et en acier inoxydable (de FBF 1 à 3)
- Vilebrequin : Traité thermiquement et nitruré
- Lubrification : Par barbotage jusqu'à FBF série 3 et sous pression à partir de FBF série 4
- Tête de compression : Multiblocs pour un accès et une inspection faciles. La tête est garantie 5 ans contre les fissures
- Ensemble soupapes : Soupapes hémisphériques à sièges remplaçables
- Pistons : Les pistons sont en acier chromé AISI 316. Ils sont traités DLC-PVD (DLC signifie « Diamond Like Carbon » et PVD signifie « Physical Vapor Deposition »).
- Corps de pompe : Fonte à parois épaisses haute résistance
