Sonde de mesure différentielle, ultra-haut CMRR (jusqu’à ±60 kV) : FireFly FF-1500A | PMK

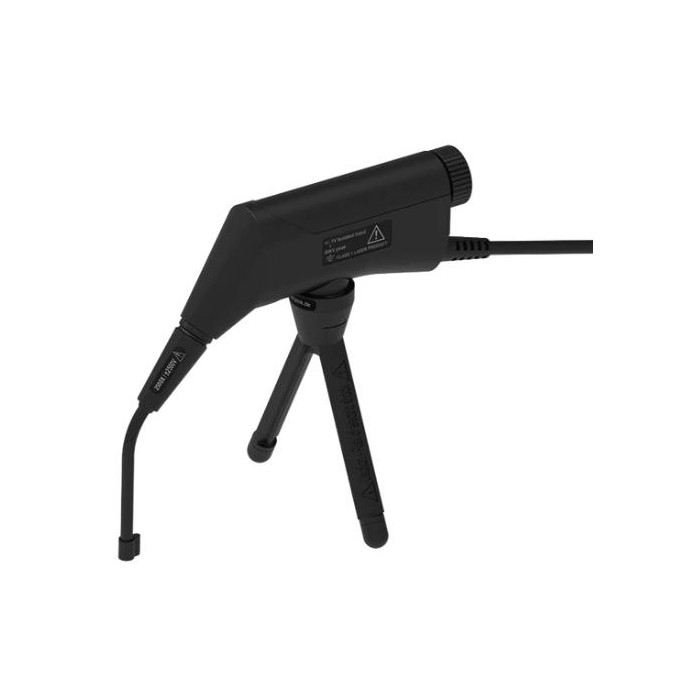

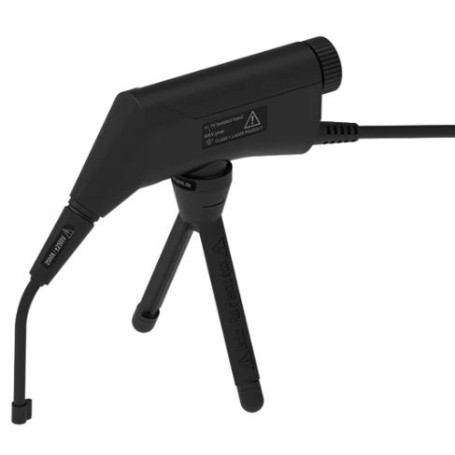

La FireFly FF-1500A de PMK est une sonde de mesure différentielle optiquement isolée, conçue pour offrir une performance de très haut niveau dans les environnements à fort potentiel de mode commun. Grâce à une bande passante de plus de 1,5 GHz, une immunité en mode commun atteignant jusqu’à 180 dB, et une isolation galvanique via fibre optique jusqu’à ±60 kV, elle constitue un outil de référence pour la caractérisation de dispositifs GaN, SiC ou la validation de convertisseurs de puissance à haute fréquence.

Avantages :

• Très haut rejet de mode commun (CMRR >180 dB) pour des mesures différentielles extrêmement précises
• Bande passante >1,5 GHz avec des temps de montée <250 ps
• Isolation galvanique via fibre optique jusqu’à ±60 kV
• Autonomie jusqu’à 30h via batterie 18650 rechargeable ou alimentation Power-Over-Fiber
• Compatibilité universelle : sortie BNC, utilisable avec tout oscilloscope 50 Ω ou 1 MΩ (via adaptateur)
• Interface logicielle pour télécommande via USB ou LAN (avec PS2/PS3)

Caractéristiques principales :

• Bande passante : >1,5 GHz (selon la pointe utilisée)
• Temps de montée typique : <250 ps
• Gamme d’entrée : de ±1 V à ±2500 V selon le câble de mesure utilisé
• CMRR typique : >100 dB jusqu’à 1 GHz (jusqu’à 180 dB en DC)
• Impédance d’entrée : jusqu’à 40 MΩ || 2.1 pF (modèles haut voltage)
• Sortie : BNC 50 Ω DC
• Poids : 325 g (tête), 11 g (câble de mesure)
• Dimensions : tête sonde 117 mm x 50,5 mm x 26,5 mm

Applications :

• Caractérisation de commutation GaN / SiC
• Validation de convertisseurs de puissance rapides
• Mesures en environnement à fort bruit ou haute tension
• Analyse de signaux différentiels embarqués
• Développement de systèmes HVDC ou SmartGrid
