Description

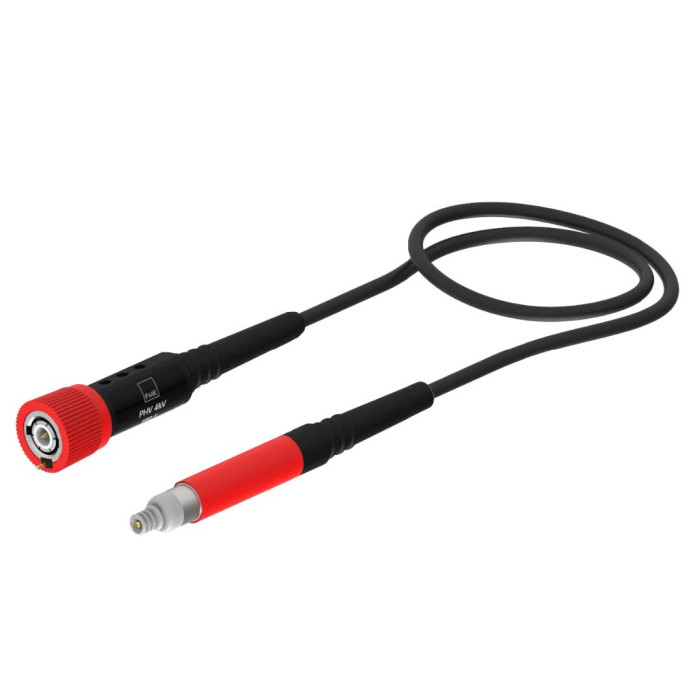

La série PHVx de PMK est une gamme de sondes haute tension différentielle conçues pour répondre aux exigences rigoureuses des mesures de signaux haute tension dans les environnements de test et de validation de puissance. Ces sondes permettent des mesures précises jusqu’à 15 kV, avec une bande passante pouvant atteindre 400 MHz, le tout dans un format compact et sécurisé, compatible avec les oscilloscopes standards via une sortie BNC.
Avantages :
- Mesure sûre jusqu’à 15 kV pour applications industrielles et de recherche
- Bande passante élevée jusqu’à 400 MHz selon le modèle
- Design différentiel pour une immunité au bruit optimale
- Alimentation flexible via batterie, adaptateur secteur ou USB
- Sortie BNC standard pour compatibilité directe avec la majorité des oscilloscopes
Caractéristiques principales :
- Tensions différentielles mesurables : de 7 kV à 15 kV selon le modèle
- Rapport d'atténuation typique : 100:1 ou 1000:1
- Bande passante : de 70 MHz à 400 MHz
- Temps de montée : jusqu’à 0,9 ns
- Entrée isolée à haut isolement (jusqu'à 40 kV selon les modèles)
Applications :
- Tests d’onduleurs et de convertisseurs de puissance
- Mesures sur circuits haute tension dans les alimentations à découpage
- Analyse de commutation sur transistors de puissance (IGBT, SiC, GaN)
- Validation de topologies de conversion DC-DC et AC-DC
- Applications industrielles, ferroviaires, avioniques et R&D en énergie
Spécifications et modèles disponibles :
| Models | Attn. | B/W | Rise Time | Max Input Voltage | Input Impedance | Input Coupling | Compensation Range | Cable Length |
|---|
| PHVX4kV-5-0 |
100:1 |
tbd |
tbd |
4000 V rms / 4000 V pk / 4000 V DC |
50 MΩ || < 3 pF |
1 MΩ |
10 pF - 25 pF |
5m |
| PHVX4kV-5-0-RO |
100:1 |
tbd |
tbd |
4000 V rms / 4000 V pk / 4000 V DC |
50 MΩ || < 3 pF |
1 MΩ |
10 pF - 25 pF |
5m |
| PHVX4kV-5-S |
100:1 |
tbd |
tbd |
4000 V rms / 4000 V pk / 4000 V DC |
50 MΩ || < 3 pF |
1 MΩ |
10 pF - 25 pF |
5m |
| PHVX4kV-5-S-RO |
100:1 |
tbd |
tbd |
4000 V rms / 4000 V pk / 4000 V DC |
50 MΩ || < 3 pF |
1 MΩ |
10 pF - 25 pF |
5m |
| PHVX4kV-3-0 |
100:1 |
tbd |
tbd |
4000 V rms / 4000 V pk / 4000 V DC |
50 MΩ || < 3 pF |
1 MΩ |
10 pF - 25 pF |
3m |
| PHVX4kV-3-0-RO |
100:1 |
tbd |
tbd |
4000 V rms / 4000 V pk / 4000 V DC |
50 MΩ || < 3 pF |
1 MΩ |
10 pF - 25 pF |
3m |
| PHVX4kV-3-S |
100:1 |
tbd |
tbd |
4000 V rms / 4000 V pk / 4000 V DC |
50 MΩ || < 3 pF |
1 MΩ |
10 pF - 25 pF |
3m |
| PHVX4kV-3-S-RO |
100:1 |
tbd |
tbd |
4000 V rms / 4000 V pk / 4000 V DC |
50 MΩ || < 3 pF |
1 MΩ |
10 pF - 25 pF |
3m |
| PHVX4kV-2-0 |
100:1 |
> 600 MHz |
< 800 ps |
4000 V rms / 4000 V pk / 4000 V DC |
50 MΩ || < 3 pF |
1 MΩ |
10 pF - 25 pF |
2m |
| PHVX4kV-2-0-RO |
100:1 |
> 600 MHz |
< 800 ps |
4000 V rms / 4000 V pk / 4000 V DC |
50 MΩ || < 3 pF |
1 MΩ |
10 pF - 25 pF |
2m |
| PHVX4kV-2-S |
100:1 |
> 600 MHz |
< 800 ps |
4000 V rms / 4000 V pk / 4000 V DC |
50 MΩ || < 3 pF |
1 MΩ |
10 pF - 25 pF |
2m |
| PHVX4kV-2-S-RO |
100:1 |
> 600 MHz |
< 800 ps |
4000 V rms / 4000 V pk / 4000 V DC |
50 MΩ || < 3 pF |
1 MΩ |
10 pF - 25 pF |
2m |
