Module de mesure température, 8 canaux isolés (jusqu'à 1400 V) : HISO-T-8-2L | IMC T&M

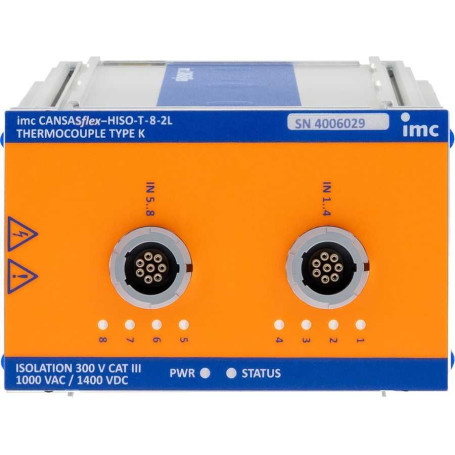

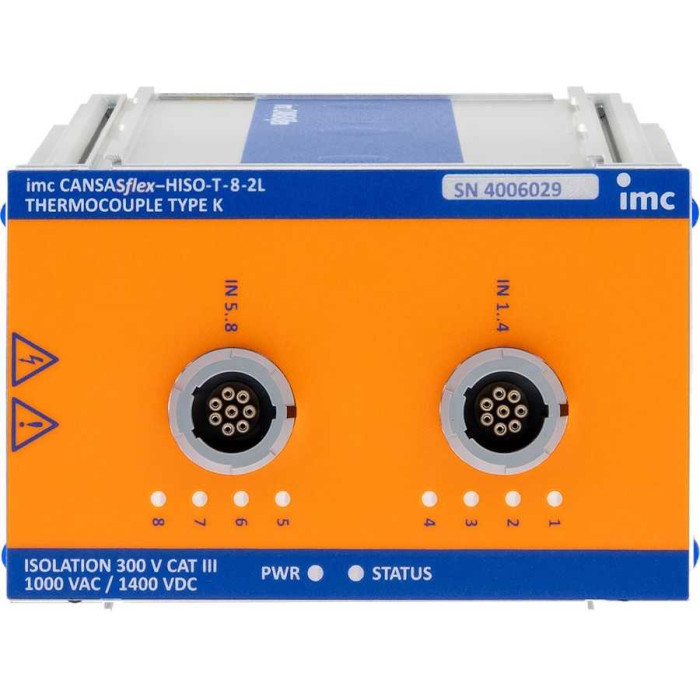

Le module HISO-T-8-2L est un système de mesure CAN haute tension 8 canaux, conçu pour la lecture de températures à l’aide de thermocouples de type K dans des environnements électriquement hostiles. Faisant partie de la série imc CANSASflex, il bénéficie d’une isolation galvanique de jusqu’à 1400 VDC, garantissant des mesures fiables et sûres dans les applications embarquées ou industrielles à haute tension.

Avantages :

• Isolation de 1400 V conforme à la norme EN 61010
• Entrées individuellement isolées, avec filtrage et conversion ADC par canal
• Compensation de soudure froide intégrée par canal
• Format de sortie CAN sélectionnable : 16-bit ou FLOAT (24-bit mantisse)
• Compatible mécaniquement et électriquement avec imc CANSASflex, BUSDAQflex et CANSASfdx
• Connecteurs LEMO.2P haute tension sécurisés
• Température de fonctionnement étendue : -40°C à +105°C
• Protection contre les surtensions différentielles jusqu’à ±200 V

Caractéristiques principales :

• Nombre de canaux : 8
• Capteurs pris en charge : Thermocouples type K (DIN EN 60584-1)
• Gamme de mesure : -270 °C à +1370 °C (plage optimisée : -100 °C à +250 °C)
• Erreur typique : ±0,1 K à ±0,7 K selon la plage
• Fréquence d’échantillonnage : Jusqu’à 100 Hz par canal
• Résolution : 24 bits
• Connectique :
  • CAN : DSUB-9
  • Alimentation : LEMO.0B (2 broches) ou via connecteur CAN
  • Entrées thermocouples : LEMO Redel 2P (8 pôles)
• Alimentation : 7 à 50 V DC (min. 9,5 V au démarrage)
• Consommation : typ. 1,6 W / max. 2,2 W
• Dimensions : Largeur 70,6 mm – Profondeur 146,5 mm (boîtier L2)

Applications :

• Mesure de température sur batteries et composants haute tension (VE, VH)
• Essais e-mobilité sur bancs de test ou en roulage
• Monitoring de systèmes de stockage d’énergie (ESS)
• Tests industriels haute sécurité où la protection du personnel est critique
