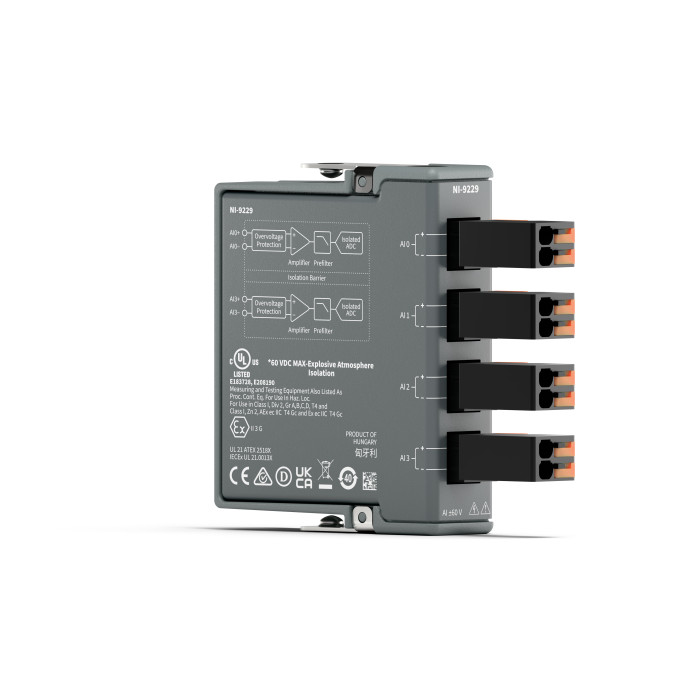

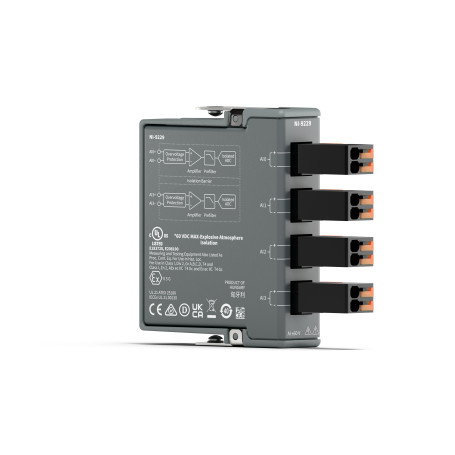

789153-01 : NI 9229 Module d’entrée analogique, 4 canaux, ±60 V, 24 bits simultané | NI - NATIONAL INSTRUMENTS

Le module NI-9229 est conçu pour les mesures de signaux analogiques haute tension ±60 V, avec une grande précision, échantillonnage simultané, et une isolation robuste. Il intègre 4 canaux différentielles compatibles CompactDAQ et CompactRIO.

Avantages :

• 4 entrées différentielles isolées
• Large plage de tension : ±60 V
• Précision calibrée jusqu'à ±0.03 %
• Excellent rapport signal/bruit pour mesures précises

Caractéristiques principales :

• Résolution : 24 bits Delta-Sigma
• Vitesse d'échantillonnage : 1.6 kS/s à 50 kS/s
• Impédance d'entrée : 1 MΩ
• Rejet en mode commun : 116 dB
• THD : -99 dB à -1 dBFS
• Protection surtension : ±100 V
• Tension d'isolation : 250 Vrms

Applications :

• Mesures sur batteries, panneaux solaires, ou convertisseurs DC
• Acquisition de signaux industriels jusqu'à ±60 V
• Surveillance de puissance, mesure de tension AC/DC
• Prototypage de systèmes électromécaniques
