Description

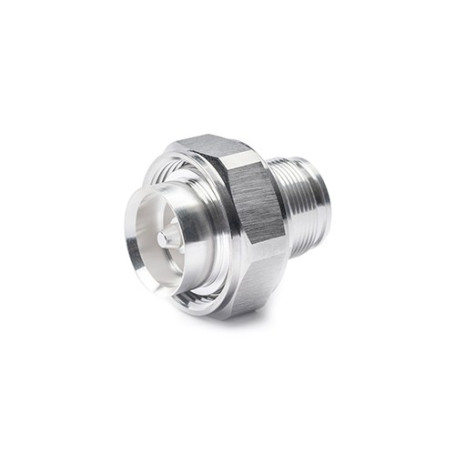

Les adaptateurs Low PIM de la série AD0‑P6xx sont conçus pour les environnements DAS, Small Cells, réseaux 4G/5G et bancs de test où la linéarité et la pureté spectrale sont critiques. Leur architecture à faibles pertes garantit un très faible taux d’intermodulation (IM3) et un faible VSWR sur une large bande. La gamme couvre les interfaces N, 7/16 DIN et 4.3‑10, en configurations mâle/femelle variées.
Avantages :
- Très faible IM3 (jusqu’à ≤ −165 dBc typ., selon modèles) pour des mesures PIM fiables et la protection du budget de liaison.
- Bande large : versions jusqu’à 6 GHz (adapté 5G) et déclinaisons optimisées DC–3 GHz pour l’infrastructure macro.
- VSWR maîtrisé pour minimiser les réflexions (jusqu’à < 1,1:1 sur DC–3 GHz, < 1,2:1 sur 3–6 GHz selon modèles).
- Impédance 50 Ω et température étendue −40 °C à +120 °C pour la robustesse terrain.
- Connectiques courantes (N, 7/16 DIN, 4.3‑10) pour l’intégration rapide en déploiement et en laboratoire.
Caractéristiques principales :
- Technologie : adaptateurs RF Low PIM, style droit (straight)
- Impédance : 50 Ω
- Bande de fréquence : DC–3 GHz ou DC–6 GHz selon la combinaison de connecteurs
- VSWR (typ.) : < 1,1:1 (DC–3 GHz), < 1,2:1 (3–6 GHz) sur les versions 6 GHz
- IM3 (typ.) : jusqu’à ≤ −165 dBc @ 2×43 dBm (selon modèles)
- Température de service : −40 °C à +120 °C
- Applications cibles : PIM test, DAS, small cells, sites macro, validation labo, intégration réseau 4G/5G
Applications typiques :
- Tests PIM (intermodulation passive) en laboratoire et sur site
- DAS indoor, small cells, répéteurs et systèmes de couverture
- Intégration 4G/5G et mise au point d’infrastructures multi-bandes
- Chaînes de mesure RF : couplage, adaptation, transition d’interfaces N / DIN / 4.3‑10
Spécifications et modèles disponibles :
| Modèle | Interface A | Interface B | Bande de fréquence (typ.) | VSWR (typ.) | IM3 (typ.) | Impédance | Température |
|---|
| AD0‑P601 |
N Male |
N Female |
DC–6 GHz |
<1,1 (DC–3 GHz), <1,2 (3–6 GHz) |
≤ −165 dBc |
50 Ω |
−40 à +120 °C |
| AD0‑P602 |
N Male |
DIN Male |
DC–3 GHz |
<1,1 (DC–3 GHz) |
≤ −165 dBc |
50 Ω |
−40 à +120 °C |
| AD0‑P603 |
N Male |
DIN Female |
DC–3 GHz |
<1,1 (DC–3 GHz) |
≤ −165 dBc |
50 Ω |
−40 à +120 °C |
| AD0‑P606 |
N Male |
4.3‑10 Male |
DC–6 GHz |
<1,1 (DC–3 GHz), <1,2 (3–6 GHz) |
≤ −165 dBc |
50 Ω |
−40 à +120 °C |
| AD0‑P607 |
N Male |
4.3‑10 Female |
DC–6 GHz |
<1,1 (DC–3 GHz), <1,2 (3–6 GHz) |
≤ −165 dBc |
50 Ω |
−40 à +120 °C |
| AD0‑P611 |
N Female |
N Female |
DC–6 GHz |
<1,1 (DC–3 GHz), <1,2 (3–6 GHz) |
≤ −165 dBc |
50 Ω |
−40 à +120 °C |
| AD0‑P612 |
N Female |
DIN Male |
DC–3 GHz |
<1,1 (DC–3 GHz) |
≤ −165 dBc |
50 Ω |
−40 à +120 °C |
| AD0‑P613 |
N Female |
DIN Female |
DC–3 GHz |
<1,1 (DC–3 GHz) |
≤ −165 dBc |
50 Ω |
−40 à +120 °C |
| AD0‑P616 |
N Female |
4.3‑10 Male |
DC–6 GHz |
<1,1 (DC–3 GHz), <1,2 (3–6 GHz) |
≤ −165 dBc |
50 Ω |
−40 à +120 °C |
| AD0‑P617 |
N Female |
4.3‑10 Female |
DC–6 GHz |
<1,1 (DC–3 GHz), <1,2 (3–6 GHz) |
≤ −165 dBc |
50 Ω |
−40 à +120 °C |
| AD0‑P622 |
DIN Male |
DIN Male |
DC–3 GHz |
<1,1 (DC–3 GHz) |
≤ −168 dBc |
50 Ω |
−40 à +120 °C |
| AD0‑P623 |
DIN Male |
DIN Female |
DC–3 GHz |
<1,1 (DC–3 GHz) |
≤ −168 dBc |
50 Ω |
−40 à +120 °C |
| AD0‑P626 |
DIN Male |
4.3‑10 Male |
DC–3 GHz |
<1,1 (DC–3 GHz) |
≤ −165 dBc |
50 Ω |
−40 à +120 °C |
| AD0‑P627 |
DIN Male |
4.3‑10 Female |
DC–3 GHz |
<1,1 (DC–3 GHz) |
≤ −168 dBc |
50 Ω |
−40 à +120 °C |
| AD0‑P633 |
DIN Female |
DIN Female |
DC–3 GHz |
<1,1 (DC–3 GHz) |
≤ −165 dBc |
50 Ω |
−40 à +120 °C |
| AD0‑P636 |
DIN Female |
4.3‑10 Male |
DC–3 GHz |
<1,1 (DC–3 GHz) |
≤ −165 dBc |
50 Ω |
−40 à +120 °C |
| AD0‑P637 |
DIN Female |
4.3‑10 Female |
DC–3 GHz |
<1,1 (DC–3 GHz) |
≤ −165 dBc |
50 Ω |
−40 à +120 °C |
| AD0‑P666 |
4.3‑10 Male |
4.3‑10 Male |
DC–6 GHz |
<1,1 (DC–3 GHz), <1,2 (3–6 GHz) |
≤ −165 dBc |
50 Ω |
−40 à +120 °C |
| AD0‑P667 |
4.3‑10 Male |
4.3‑10 Female |
DC–6 GHz |
<1,1 (DC–3 GHz), <1,2 (3–6 GHz) |
≤ −165 dBc |
50 Ω |
−40 à +120 °C |
| AD0‑P677 |
4.3‑10 Female |
4.3‑10 Female |
DC–6 GHz |
<1,1 (DC–3 GHz), <1,2 (3–6 GHz) |
≤ −165 dBc |
50 Ω |
−40 à +120 °C |
