Nouveau Connecteur traversant non-isolé à soudure : série Bulkhead Agrandir l'image

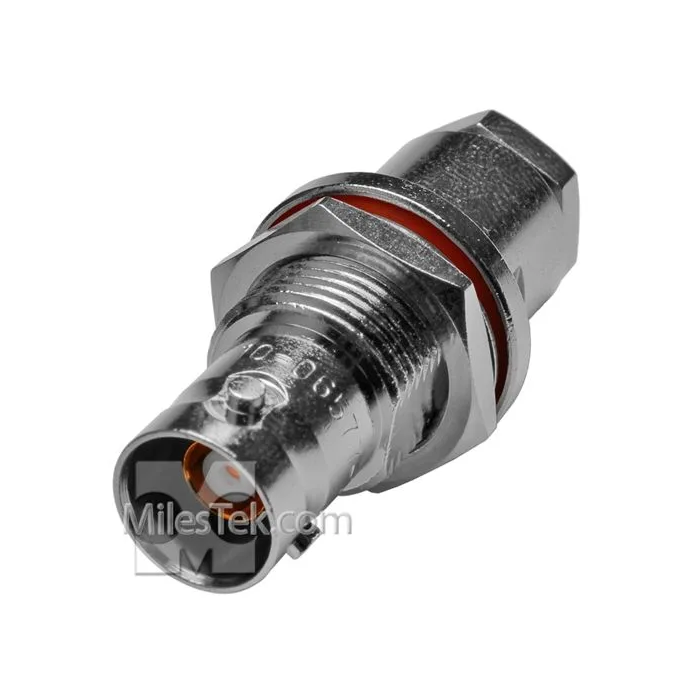

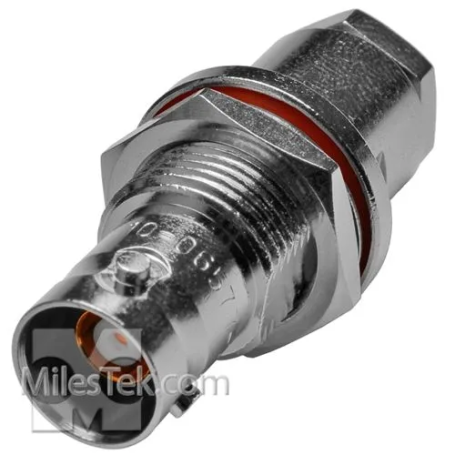

Connecteur traversant non-isolé à soudure : série Bulkhead | MilesTek

Les connecteurs de passage étanches à souder-serrer non isolés sont spécialement conçus pour les applications twinaxiales nécessitant une traversée de panneau.

Plus de détails

Description

Les connecteurs de passage étanches à souder-serrer non isolés sont spécialement conçus pour les applications twinaxiales nécessitant une traversée de panneau. Ces connecteurs non isolés établissent une connexion électrique directe entre le blindage du connecteur et le panneau de montage, assurant ainsi une continuité de masse optimale. L'installation se fait avec des outils conventionnels, éliminant le besoin d'équipements de sertissage spécialisés coûteux.

Avantages :

  • Installation simplifiée avec des outils standard
  • Aucun équipement de sertissage spécialisé requis
  • Connexion directe du blindage au panneau pour une continuité électrique optimale
  • Design robuste adapté aux environnements exigeants
  • Coût d'installation réduit
  • Maintenance facilitée
  • Compatibilité avec les standards militaires
  • Performances électriques supérieures

Caractéristiques principales :

  • Type de connexion : Twinaxiale TRB 3 ergots
  • Montage : Passage de cloison (bulkhead)
  • Isolation : Non isolé (connexion directe au panneau)
  • Méthode de fixation : Souder-serrer
  • Configuration : Jack femelle
  • Conformité : Standards militaires (M17/176, 30-02001, 30-02002, 30-02003)
  • Options disponibles : Avec ou sans protection anti-pliage

Applications :

  • Équipements de test et mesure
  • Systèmes de communication militaires
  • Instrumentation de précision
  • Équipements aérospatiaux
  • Systèmes de contrôle industriel
  • Applications de laboratoire
  • Équipements de télécommunications
  • Systèmes radar et de guerre électronique

Spécifications et modèles disponibles :

ModèleType de connecteurConfigurationType de montageSpécifications
M17/176-00002 Twinaxial TRB Jack 3-lug Bulkhead Panel Mount Standard Bulkhead
30-02001 Twinaxial TRB Jack 3-lug Bulkhead Panel Mount Standard Bulkhead
30-02003 Twinaxial TRB Jack 3-lug Bulkhead Panel Mount Standard Bulkhead
30-02002 Twinaxial TRB Jack 3-lug Bulkhead Panel Mount TWAC-78-1F2-10-06577-242
M17/176-00002 Twinaxial TRB Jack 3-lug Bulkhead + Bend Relief Panel Mount With strain relief
30-02001 Twinaxial TRB Jack 3-lug Bulkhead + Bend Relief Panel Mount With strain relief
30-02003 Twinaxial TRB Jack 3-lug Bulkhead + Bend Relief Panel Mount With strain relief
