790590-01 : PXIe-6321 Module d’acquisition de données multifonctions, 16 bits, 250 kS/s | NI - NATIONAL INSTRUMENTS

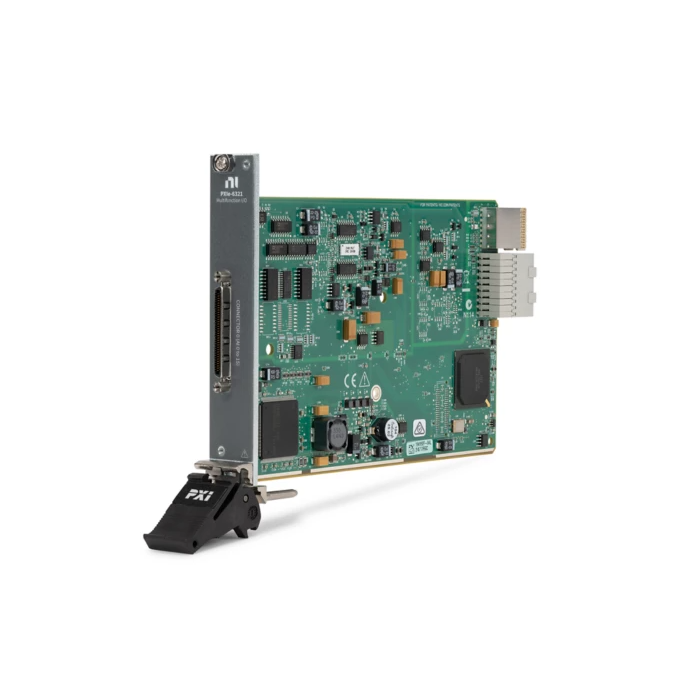

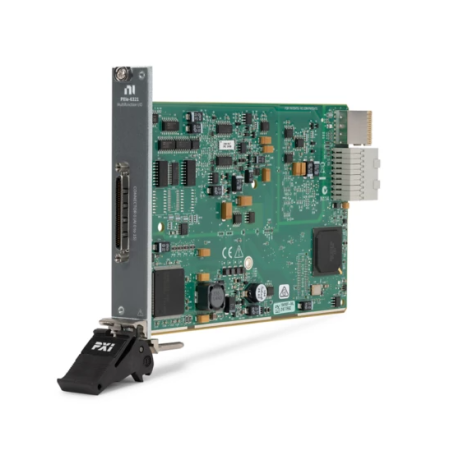

Le PXIe-6321 est un module d’acquisition multifonction hautes performances au format PXI Express. Conçu par NI pour les bancs de test automatisés, il combine des fonctionnalités avancées d’acquisition analogique, de génération de signaux, d’entrées/sorties numériques et de compteurs rapides. Compact et optimisé pour le PXIe, il offre une intégration aisée dans des systèmes modulaires de test et de mesure.

Avantages :

• Précision 16 bits sur toutes les mesures, avec une excellente stabilité thermique.
• Échantillonnage simultané jusqu’à 250 kS/s sur plusieurs canaux.
• Grande flexibilité grâce aux 24 lignes numériques configurables et aux 4 compteurs/timers 32 bits.
• Intégration PXIe native avec support des déclenchements matériels et routage interne des signaux.
• Fiabilité renforcée avec protection contre les surtensions et auto-calibration.

Caractéristiques principales :

• Entrées analogiques : 16 voies (SE) ou 8 voies (diff.), résolution 16 bits, jusqu’à 250 kS/s.
• Plages d’entrée : ±0,2 V à ±10 V, impédance >10 GΩ, CMRR 100 dB.
• Sorties analogiques : 2 voies, résolution 16 bits, jusqu’à 900 kS/s, gamme ±10 V.
• Entrées/Sorties numériques : 24 lignes, 5 V tolérantes, fonctions de déclenchement PFI.
• Compteurs/timers : 4 compteurs 32 bits avec base d’horloge interne 100 MHz.
• Bus : PXI Express x1 (compatible x4 et hybride), 8 canaux DMA.
• Environnement : 0 °C à 55 °C (fonctionnement), jusqu’à 2000 m d’altitude.
• Alimentation : 21,4 W max (via bus PXIe).
• Dimensions : module PXIe 3U, simple slot ; poids 157 g.

Applications typiques :

• Acquisition de données haute précision pour R&D et validation.
• Bancs de test automatisés en électronique, automobile, aéronautique et défense.
• Génération et analyse de signaux dans des environnements de test mixtes.
• Synchronisation de mesures multi-instruments via le bus PXIe.
