Description

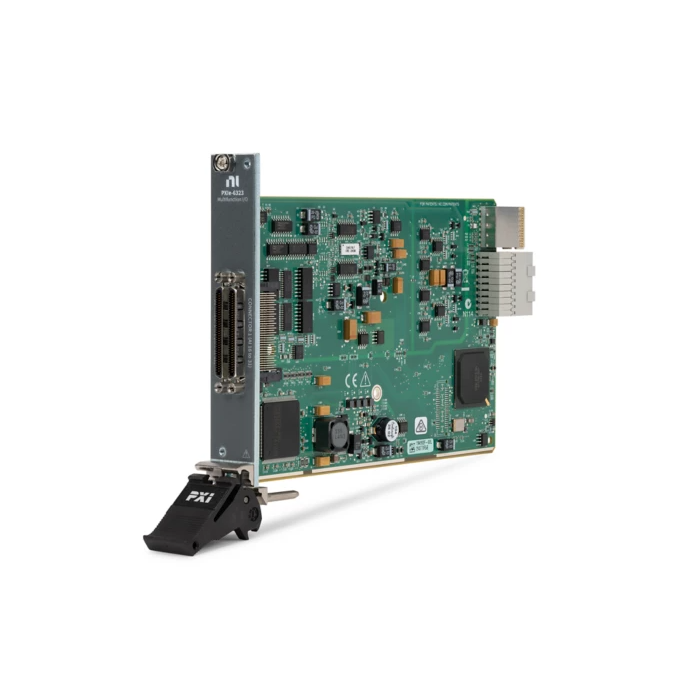

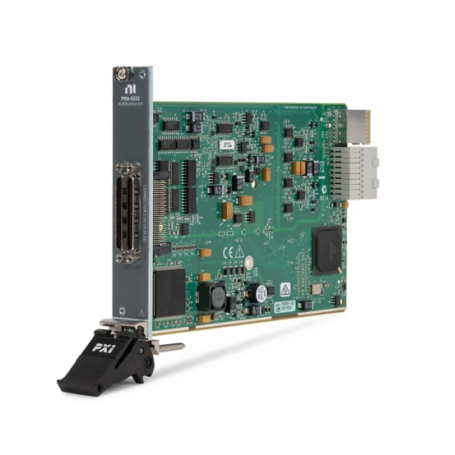

Le PXIe-6323 est un module d’acquisition multifonction de la série X Series de NI, conçu pour le PXI Express. Il offre une combinaison puissante de capacités d’acquisition analogique, de génération de signaux, d’entrées/sorties numériques et de compteurs haute vitesse. Grâce à ses 32 voies analogiques et à son intégration complète dans l’écosystème PXIe, il s’impose comme une solution idéale pour les systèmes de test modulaires exigeants.
Avantages :
- 32 canaux analogiques pour des mesures multivoies à haute densité.
- Résolution 16 bits garantissant une grande précision sur toute la plage dynamique.
- Acquisition rapide jusqu’à 250 kS/s, avec gestion multi-canaux optimisée.
- 4 sorties analogiques indépendantes pour la génération de signaux et stimuli.
- 48 lignes numériques programmables adaptées aux applications de contrôle et synchronisation.
- Compatibilité PXIe avec déclenchements matériels et routage interne performant.
Caractéristiques principales :
- Entrées analogiques : 32 SE ou 16 différentielles, résolution 16 bits, 250 kS/s.
- Plages d’entrée : ±0,2 V à ±10 V ; impédance >10 GΩ ; CMRR 100 dB.
- Sorties analogiques : 4 voies, résolution 16 bits, jusqu’à 900 kS/s (1 voie) ou 719 kS/s (4 voies), gamme ±10 V.
- Entrées/Sorties numériques : 48 lignes, 5 V tolérantes, configurables individuellement.
- Compteurs/timers : 4 compteurs 32 bits, horloge interne 100 MHz.
- Bus : PXI Express x1 (compatible x4 et hybride), 8 canaux DMA.
- Environnement : fonctionnement de 0 °C à 55 °C ; humidité 10 à 90 % sans condensation.
- Alimentation : 21,4 W via le bus PXIe.
- Dimensions : module PXIe 3U, simple slot ; poids 198 g.
Applications typiques :
- Bancs de test automatisés haute densité pour l’industrie électronique, automobile et aéronautique.
- Acquisition multivoies en R&D pour la validation de systèmes complexes.
- Génération de signaux et stimuli synchronisés avec des instruments PXIe.
- Contrôle temps réel et monitoring de processus industriels.
