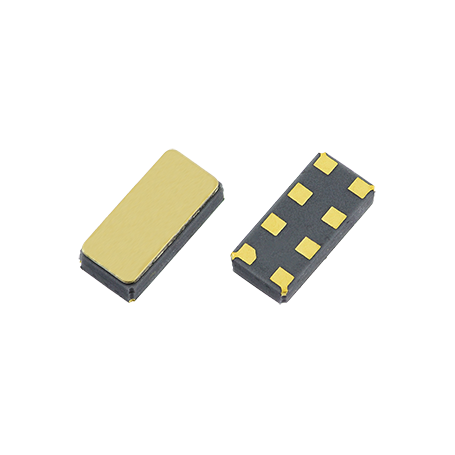

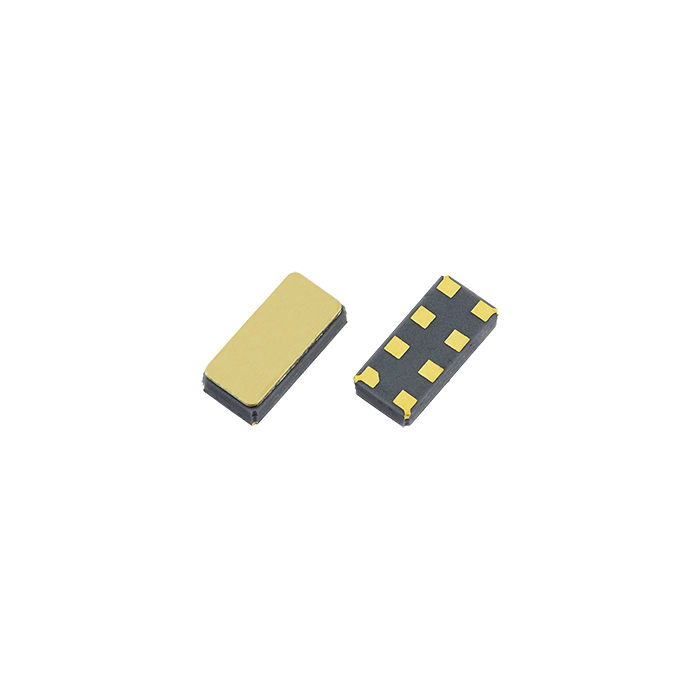

Nouveau Horloge temps réel (RTC) – ultra-basse consommation, I2C/SPI (0,9 V - 5,5 V) : série RV-xxxx Agrandir l'image

Horloge temps réel (RTC) – ultra-basse consommation, I2C/SPI (0,9 V - 5,5 V) : série RV-xxxx | GOLLEDGE

Les modules RTC (Real Time Clock) de la gamme RV-xxxx associent un quartz intégré et une électronique de comptage/compensation pour fournir une référence horaire précise et ultra-faible consommation.

Plus de détails

Description

Les modules RTC (Real Time Clock) de la gamme RV-xxxx associent un quartz intégré et une électronique de comptage/compensation pour fournir une référence horaire précise et ultra-faible consommation. Déclinés en interfaces I2C et SPI, ils couvrent les besoins allant du nanowatt pour objets alimentés sur pile/batterie jusqu’aux versions TC-RTC à stabilité renforcée pour environnements industriels étendus.

Avantages :

  • Ultra-faible courant en time-keeping pour maximiser l’autonomie (quelques dizaines de nA à quelques centaines de nA selon modèle).
  • Haute précision : versions TCXO intégrées avec stabilité de l’ordre du ppm, et plage −40 à +105 °C sur certains modèles.
  • Intégration simplifiée : quartz embarqué, boîtiers miniatures (jusqu’à ~3,7 × 2,5 mm), brochages industriels.
  • Fonctions système : alarmes, générateur de signal périodique, horodatage, gestion Vbackup, détection de perte d’alim.
  • Interopérabilité : bus I2C ou SPI, niveaux logiques larges (≈ 0,9/1,1 à 5,5 V selon référence).

Caractéristiques principales :

  • Interfaces : I2C (majorité des références) et SPI (certaines variantes).
  • Alimentation : typ. 0,9 V à 5,5 V selon modèles ; pin Vbackup disponible sur plusieurs références.
  • Stabilité : jusqu’à ±1 ppm à 25 °C (références hautes performances) ; versions compensées en température pour −40 °C à +105 °C.
  • Boîtiers : modules céramiques C2/C3/C7/C8 ultra-compacts, avec quartz intégré.
  • Fonctions : alarm, countdown, timestamp, CLKOUT / PSW, auto switchover Vbat, registre de diagnostics (suivant modèle).

Applications typiques :

  • IoT & wearables : horodatage à très faible consommation (capteurs, data-loggers, balises).
  • Industrie & mesure : enregistrement d’événements, synchronisation interne, supervision.
  • Compteurs & smart-grid : sauvegarde d’heure fiable en cas de coupure secteur.
  • Automobile/transport : maintien de l’heure, alarmes, réveil système (−40 °C à +105 °C sur versions dédiées).

Spécifications et modèles disponibles :

ModèleBusVDD (fonctionnement)Courant time-keepingStabilité / précisionTemp. de fonctionnementBoîtier (mm)Fonctions notablesStatut
RV-3028-C7 I2C 1.1–5.5 (time-keeping) / 1.2–5.5 (I2C actif) 45 nA typ (60 nA max) ±1 ppm @ 25 °C −40…+85 °C 3.2 × 1.5 × 0.8 Backup switchover, trickle charge, UNIX time, timestamp, sorties 32 k/1 Hz, option AEC-Q200 Actif
RV-3032-C7 I2C 1.2–5.5 160 nA typ (210 nA max) ±2.5 ppm (−40…+85 °C) / ±1.5 ppm (0…+50 °C) −40…+85 °C 3.2 × 1.5 × 0.8 DTCXO, capteur T°, alarmes T°/timestamp, HF clock jusqu’à 52 MHz, EEPROM/RAM, AEC-Q200 Actif
RV-8803-C7 I2C 1.5–5.5 240 nA typ (350 nA max) ±3 ppm (−40…+85 °C) / ±7 ppm (+85…+105 °C) −40…+85 °C* (jusqu’à +105 °C avec limites) 3.2 × 1.5 × 0.8 DTCXO, capteur T°, timestamp, très faible conso pour TC-RTC, option AEC-Q200 Actif
RV-8263-C8 I2C 0.9–5.5 (time-keeping) / 1.8–5.5 (I2C) 190 nA typ (240 nA max) ±20 ppm @ 25 °C −40…+85 °C 2.0 × 1.2 × 0.7 Sorties 32 k/1 Hz, alarmes, timer, package ultra-mini, option AEC-Q200 Actif
RV-8263-C7 I2C 0.9–5.5 (time-keeping) / 1.8–5.5 (I2C) 190 nA typ (240 nA max) ±20 ppm @ 25 °C −40…+85 °C 3.2 × 1.5 × 0.8 Sorties 32 k/1 Hz, alarmes, timer, option AEC-Q200 Actif
RV-8063-C7 SPI (3-fils, 7 Mbit/s) 0.9–5.5 (time-keeping) / 1.8–5.5 (SPI) 190 nA typ (240 nA max) ±20 ppm @ 25 °C −40…+85 °C 3.2 × 1.5 × 0.8 Sorties 32 k/1 Hz, alarmes, timer, option AEC-Q200 Actif
RV-2123-C2 SPI (4-fils) 1.1–5.5 (time-keeping) / 1.6–5.5 (SPI) 130 nA typ @ 3 V (110 nA @ 1 V) — −40…+85 °C 5.0 × 3.2 × 1.2 Trim offset fréquence, alarmes, timer, option AEC-Q200 Actif
RV-3129-C3 I2C DTCXO 2.1–5.5 / I2C 1.8–5.5 / TK 1.3–5.5 0.80 µA typ (1.0 µA max) Option A : ±6 ppm (−40…+85 °C), ±8 ppm (−40…+125 °C)
Option B : jusqu’à ±30 ppm (−40…+125 °C)		 −40…+85 / +125 °C (selon option) 3.7 × 2.5 × 0.9 Backup switchover, trickle charge, capteur T°, RAM/EEPROM, castellations, AEC-Q200 Actif
RV-3149-C3 SPI (4-fils) DTCXO 2.1–5.5 / SPI 1.4–5.5 / TK 1.3–5.5 0.80 µA typ (1.0 µA max) Option A : ±6 ppm (−40…+85 °C), ±8 ppm (−40…+125 °C)
Option B : jusqu’à ±30 ppm (−40…+125 °C)		 −40…+85 / +125 °C (selon option) 3.7 × 2.5 × 0.9 Backup switchover, trickle charge, capteur T°, RAM/EEPROM, castellations, AEC-Q200 Actif
RV-1805-C3 I2C 1.5–3.6 (TK) / 1.6–3.6 (I2C) 60 nA (XTAL) / 17 nA (RC) typ ±2 ppm typ @ 25 °C −40…+85 °C 3.7 × 2.5 × 0.9 Power management, trickle, switch, 256 B RAM NRND (remplacé par RV-3028-C7)
RV-8523-C3 I2C 1.2–5.5 (TK) / 1.6–5.5 (I2C) 130 nA typ (180 nA max) — −40…+85 °C 3.7 × 2.5 × 0.9 Alarmes, timer, Vbackup, option AEC-Q200 Actif
RV-8564-C2 I2C 1.2–5.5 (TK) / 1.8–5.5 (I2C) 250 nA typ (500 nA max) — −40…+85 °C 5.0 × 3.2 × 1.2 Alarmes, timer, Vbackup NRND
RV-8564-C3 I2C 1.2–5.5 (TK) / 1.8–5.5 (I2C) 250 nA typ (500 nA max) — −40…+85 °C 3.7 × 2.5 × 0.9 Alarmes, timer, Vbackup Pour design-ins existants (alternatives conseillées)
RV-3049-C2 SPI (4-fils) 1.3–5.5 (TK) / 1.8–5.5 (SPI) 0.80 µA typ (1.0 µA max) TCXO : jusqu’à ±8 ppm (−40…+125 °C) −40…+85 / +125 °C 5.0 × 3.2 × 1.2 Backup switchover, trickle, capteur T°, RAM/EEPROM NRND
RV-3049-C3 SPI (4-fils) 1.3–5.5 (TK) / 1.8–5.5 (SPI) 0.80 µA typ (1.0 µA max) TCXO : jusqu’à ±8 ppm (−40…+125 °C) −40…+85 / +125 °C 3.7 × 2.5 × 0.9 Backup switchover, trickle, capteur T°, RAM/EEPROM NRND
RV-3029-C2 I2C 1.3–5.5 (TK) / 1.8–5.5 (I2C) 0.80 µA typ (1.0 µA max) TCXO : jusqu’à ±8 ppm (−40…+125 °C) −40…+85 / +125 °C 5.0 × 3.2 × 1.2 Backup switchover, trickle, capteur T°, RAM/EEPROM NRND
RV-3029-C3 I2C 1.3–5.5 (TK) / 1.8–5.5 (I2C) 0.80 µA typ (1.0 µA max) TCXO : jusqu’à ±8 ppm (−40…+125 °C) −40…+85 / +125 °C 3.7 × 2.5 × 0.9 Backup switchover, trickle, capteur T°, RAM/EEPROM NRND (remplacé par RV-3129-C3)
RV-4162-C7 I2C 1.0–4.4 (TK) / 1.3–4.4 (I2C) 270 nA typ @ 1 V / 350 nA typ @ 3 V ±10 ppm @ 25 °C −40…+85 °C 3.2 × 1.5 × 0.8 Watchdog, alarmes, 1 Hz/32 kHz, footprint mini Actif
