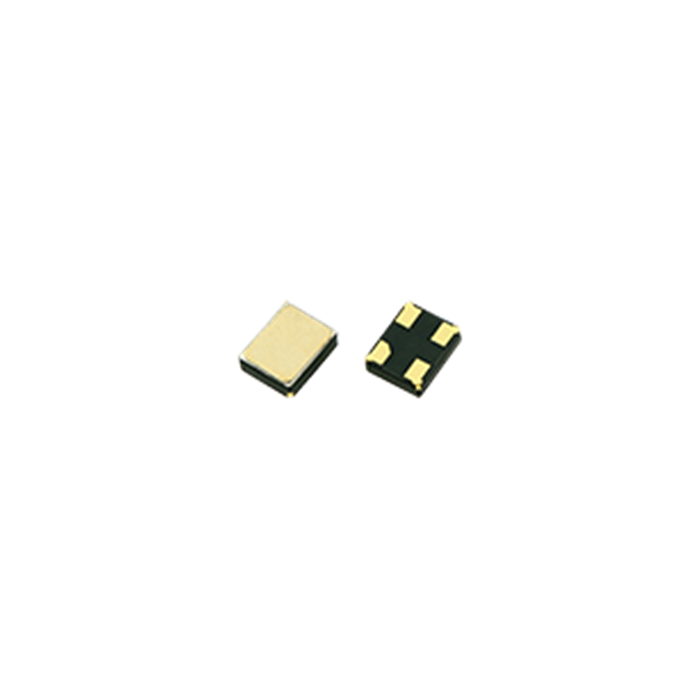

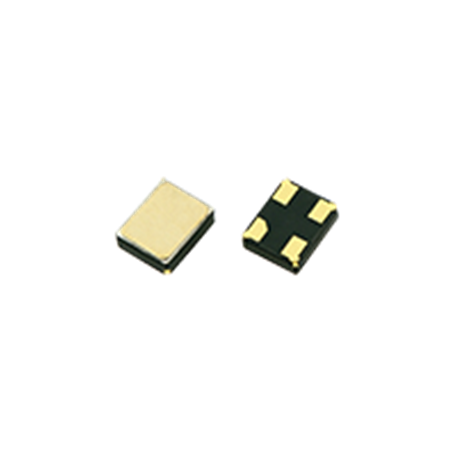

Nouveau Duplexeur SAW RF – faible perte d’insertion, large bande ((jusqu’à 70 MHz) : série GSDX TF00xx Agrandir l'image

Duplexeur SAW RF – faible perte d’insertion, large bande (jusqu’à 70 MHz) : série GSDX TF00xx | GOLLEDGE

Les duplexeurs SAW de la série GSDX TF00xx assurent la séparation simultanée des voies émission (Tx) et réception (Rx) sur une même antenne, avec une perte d’insertion minimale et une isolation élevée.

Plus de détails

Description

Les duplexeurs SAW de la série GSDX TF00xx assurent la séparation simultanée des voies émission (Tx) et réception (Rx) sur une même antenne, avec une perte d’insertion minimale et une isolation élevée. Conçus pour les bandes 4G LTE (et applications spécialisées 400 MHz/800 MHz/1,9–2,6 GHz), ils se déclinent en versions ultra-miniatures optimisées pour l’intégration RF en terminaux, modules télématiques, passerelles IoT et systèmes embarqués.

Avantages :

  • Faible perte d’insertion (typ. ~1,8 à 3,8 dB selon bande) pour préserver le budget de liaison.
  • Bande passante généreuse (jusqu’à ~70 MHz) pour couvrir l’intégralité des sous-bandes LTE ciblées.
  • Isolement Tx/Rx élevé pour limiter l’écrêtage du récepteur et améliorer la sensibilité.
  • Boîtiers compacts et empreintes compatibles pour designs denses et plateformes multi-bandes.
  • Gamme étendue : Bandes 1/2/4/5/7/8/12/13/17/25 et variantes ISM/automotive (433 MHz, 313/314 MHz, GNSS/GNSS-Tx).

Caractéristiques principales :

  • Technologie : SAW (certaines variantes BAW selon bande).
  • Fréquences centrales typiques : Tx ~700–2655 MHz / Rx ~737–2655 MHz (suivant modèle), plus 433 MHz et 313/314 MHz pour usages spécifiques.
  • Bande passante : 10 à 70 MHz (selon bande et référence).
  • Perte d’insertion : dès ~1,8 dB (bande 1), typ. ~2–3,8 dB selon modèle.
  • Applications : terminaux LTE, modules M2M/automotive, passerelles IoT, liaisons 433 MHz, duplexage GNSS/Tx dédié.

Applications typiques :

  • 4G/LTE : filtrage duplex Tx/Rx bandes 1/2/4/5/7/8/12/13/17/25 pour UE, small cells, modems.
  • Automobile/telematics : TCU, eCall, télématique V2X (front-end LTE + 433 MHz).
  • IoT & passerelles : compacité, faible IL pour maximiser portée et bilans EIRP/ESD.
  • GNSS/Spécifiques : variantes dédiées (ex. Tx 1575,42 MHz / Rx 2332,5 MHz).

Informations complémentaires :

Le dimensionnement s’effectue sur la base des fréquences centrales, de la bande passante utile, de la perte d’insertion cible et des contraintes d’intégration (plan de masse, appairage d’impédance, gabarit mécanique). Des variantes BAW sont proposées pour les bandes hautes avec exigences de sélectivité renforcée.

Spécifications et modèles disponibles :

RéférenceTechnologieBande LTE / UsageFc Tx (MHz)Fc Rx (MHz)
TF0060A SAW LTE Band 2 1880 1960
TF0061A SAW LTE Band 7 2535 2655
TF0068A SAW LTE Band 2 1880 1960
TF0088A SAW LTE Band 1 1950 2140
TF0089A SAW LTE Band 5/6 836 881
TF0090A SAW LTE Band 13 782 751
TF0091A SAW LTE Band 13 782 751
TF0092A SAW LTE Band 17 710 740
TF0093A SAW LTE Band 8 897.5 942.5
TF0095A SAW LTE Band 5/6 836.5 881.5
TF0096A SAW Spécifique 313.15 314.0
TF0097A SAW Automotive / ISM 433 433.20 434.640
TF0102A SAW GNSS / Spécifique 1575.420 2332.50
TF0103A SAW LTE Band 2 1880.0 1960.0
TF0104A SAW LTE Band 1 1950.0 2140.0
TF0105A SAW LTE Band 2 1880.0 1960.0
TF0120A SAW LTE Band 1 1950.0 2140.0
TF0121A SAW LTE Band 2 1880.0 1960.0
TF0122A SAW LTE Band 4 1733.0 2133.0
TF0123A SAW LTE Band 5 836.0 881.0
TF0124A BAW LTE Band 7 2535.0 2655.0
TF0125A SAW LTE Band 8 897.0 942.0
TF0126A SAW LTE Band 1 1950.0 2140.0
TF0127A SAW LTE Band 2 1880.0 1960.0
TF0128A SAW 836.0 881.0
TF0129A SAW LTE Band 5 836.0 881.0
TF0130A SAW LTE Band 8 897.0 942.0
TF0133A SAW LTE Band 12 707.50 737.50
TF0136A BAW LTE Band 25 1883 1963
