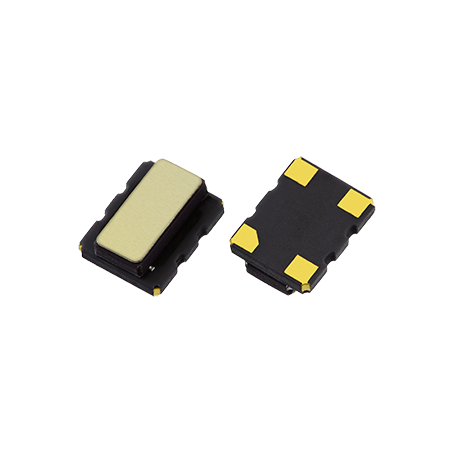

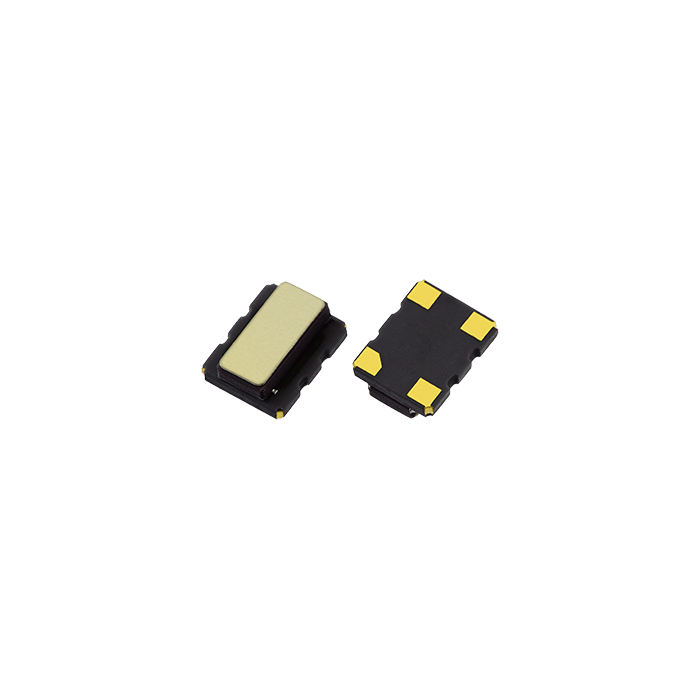

Nouveau Oscillateur TCXO à sortie CMOS (32,768 kHz - 250 MHz) : série GTXO Agrandir l'image

Oscillateur TCXO à sortie CMOS (32,768 kHz - 250 MHz) : série GTXO | GOLLEDGE

La gamme GTXO réunit des oscillateurs à quartz thermostabilisés (TCXO) à sortie CMOS, couvrant du 32,768 kHz jusqu’à 250 MHz.

Plus de détails

Description

La gamme GTXO réunit des oscillateurs à quartz thermostabilisés (TCXO) à sortie CMOS, couvrant du 32,768 kHz jusqu’à 250 MHz. Déclinée en multiples tensions (1,8 V / 2,5 V / 2,8 V / 3,0 V / 3,3 V / 5 V), elle combine stabilités très serrées (jusqu’à ±0,05 ppm selon familles), faible phase noise / faible jitter, options VCTCXO (ajustement par tension) et versions Stratum 3 pour les applications télécom/timing. Les boîtiers miniatures facilitent l’intégration dans des designs denses, du portable à l’industriel étendu.

Avantages :

  • Large couverture fréquentielle : de 32,768 kHz à 250 MHz selon familles.
  • Stabilités serrées : jusqu’à ±0,05 ppm (familles haute précision), ±1,5 ppm (faible bruit de phase), ±5 ppm sur les références 32,768 kHz.
  • Faible bruit de phase / faible jitter pour synchronisation, horloges réseau et liaisons haut débit.
  • Versions VCTCXO (réglage fin) et Stratum 3 pour les exigences de timing télécom.
  • Plages de température étendues jusqu’à +105 °C sur plusieurs familles.
  • Boîtiers compacts (2,5×2,0 mm, 3,2×2,5 mm, 5,0×3,2 mm, 7,0×5,0 mm…) pour une intégration PCB optimisée.

Caractéristiques principales :

  • Sortie : CMOS.
  • Tensions : 1,8 V / 2,5 V / 2,8 V / 3,0 V / 3,3 V / 5,0 V selon modèle.
  • Fonctions : versions TCXO et VCTCXO, tri-state/enable, options Stratum 3, profils low jitter ou low phase noise.
  • Température : −40 °C à +85 °C typ., jusqu’à +105 °C sur familles dédiées.
  • Boîtiers : SMD céramique (C25/C31/C51/C73/C74/C75/C76/C77/C86/C98/C99…), 7,0×5,0 mm, 5,0×3,2 mm, 3,2×2,5 mm, 2,5×2,0 mm.

Applications typiques :

  • Horloges système & RTC (32,768 kHz) à très faible dérive.
  • Télécom / Réseaux : synchronisation Stratum 3, PTP/SyncE, backhaul.
  • FPGA/SoC, PCIe, SerDes : profils faible jitter / low phase noise.
  • Instrumentation & mesure : références d’horloge stables, bruit minimal.
  • Industriel étendu : versions haute température jusqu’à +105 °C.

Spécifications et modèles disponibles :

Famille / RéférenceFréquencesTension(s)FonctionStabilité (jusqu’à)Température (jusqu’à)Boîtier typiqueAtouts / Usage
GTXO-94G / 94J / 94N / 94L 32,768 kHz 1,8 V / 2,5 V / 3,0 V / 3,3 V TCXO ±5 ppm Jusqu’à +85 °C Miniature Références RTC très stables, basse conso
GTXO-C25J/K/L 4,0 – 54,0 MHz 2,5 V / 2,8 V / 3,3 V TCXO Serrée (low PN) Jusqu’à +85 °C 2,5 × 2,0 mm Ultra-miniature, faible phase noise / jitter
GTXO-C31J/K/L 4,0 – 54,0 MHz 2,5 V / 2,8 V / 3,3 V TCXO Serrée Jusqu’à +85 °C Miniature SMD Profil low power
GTXO-C51J/K/L 4,0 – 54,0 MHz 2,5 V / 2,8 V / 3,3 V TCXO Faible PN Jusqu’à +85 °C 5,0 × 3,2 mm Format 5032, compatibilité industrielle
GTXO-C73T / C73V 5,0 – 52,0 MHz 3,3 V / 5,0 V TCXO / VCTCXO Stratum 3 (±4,6 ppm global) Jusqu’à +85 °C 7,0 × 5,0 mm Timing télécom, tension 3,3/5 V
GTXO-C74T / C74V 30,0 – 77,76 MHz 3,3 V TCXO / VCTCXO ±1,5 ppm Jusqu’à +85 °C Miniature SMD Low phase noise, horloges haut débit
GTXO-C75J/K/L 4,0 – 54,0 MHz 2,5 / 2,8 / 3,3 V TCXO Serrée Jusqu’à +85 °C 7,0 × 5,0 mm Low jitter, 7050 céramique
GTXO-C76T/V & C77T/V 10,0 – 52,0 MHz TCXO / VCTCXO ±0,05 ppm +105 °C Haute précision, haute température
GTXO-C86T / C86V 10,0 – 52,0 MHz TCXO / VCTCXO ±0,05 ppm +105 °C 3,2 × 2,5 mm (max h 1,7 mm) Haute précision compacte
GTXO-C98T 10,0 – 250,0 MHz 2,5 V / 3,3 V TCXO Serrée Jusqu’à +85 °C 3,2 × 2,5 mm Très haute fréquence en CMOS, miniature
GTXO-C99T / C99V 5,0 – 52,0 MHz TCXO / VCTCXO Haute précision Jusqu’à +85 °C Miniature SMD Low g-sensitivity, faible PN
GTXO-C14T / C14V 1,0 – 100,0 MHz 3,3 V / 5,0 V TCXO / VCTCXO Stratum 3 (télécom) Jusqu’à +85 °C Miniature SMD Timing réseau, 3,3/5 V, CMOS
