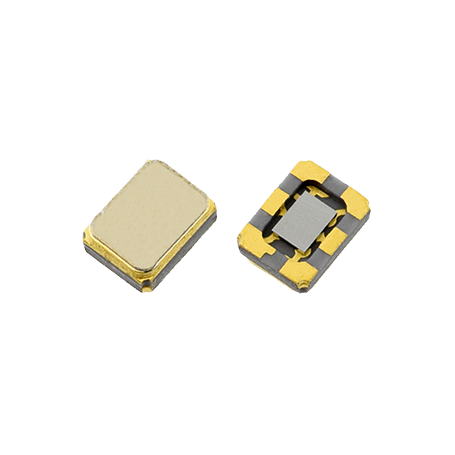

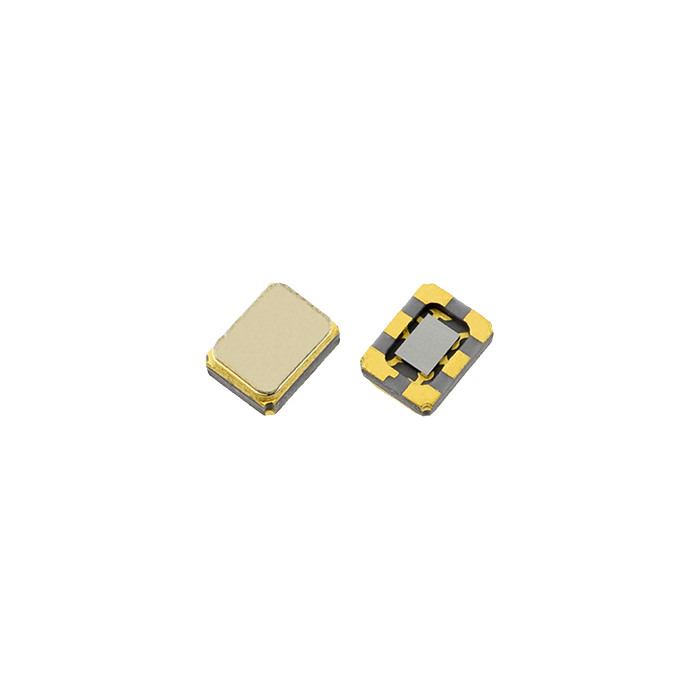

Oscillateur thermostabilisé sortie sinusoïdale (6,4 MHz – 52,0 MHz) : série GTXO Sine | GOLLEDGE

La famille GTXO Sine regroupe des TCXO/VCTCXO à sortie sinusoïdale (vraie sinusoïde ou clipped-sine) couvrant typiquement 5 à 100 MHz (jusqu’à 250 MHz sur certaines gammes).

Plus de détails

Description

La famille GTXO Sine regroupe des TCXO/VCTCXO à sortie sinusoïdale (vraie sinusoïde ou clipped-sine) couvrant typiquement 5 à 100 MHz (jusqu’à 250 MHz sur certaines gammes). Conçus pour les systèmes de timing exigeants (télécom, réseaux, mesure, RF), ces oscillateurs allient stabilité très serrée (jusqu’à ±0,05 ppm), faible bruit de phase et température étendue (jusqu’à +105 °C), dans des boîtiers SMD compacts (7050, 5032, 3225, 2520…).

Avantages :

  • Haute stabilité : options jusqu’à ±0,05 ppm selon sous-séries.
  • Faible bruit de phase : profils « low phase noise » pour horloges sensibles au jitter.
  • Température étendue : fonctionnement jusqu’à +105 °C sur plusieurs références.
  • Souplesse d’intégration : TCXO ou VCTCXO (ajustement fin par tension), sorties true sine ou clipped-sine 0,7 Vpp.
  • Boîtiers miniatures : intégration facilitée sur cartes denses (applications embarquées, industrie).

Caractéristiques principales :

  • Fréquences typiques : de 5 à 52 MHz (selon sous-série), jusqu’à 77,76 MHz (C74) et 100 MHz (S14/S14V/14T/14V).
  • Stabilité : options de ±0,05 ppm à ±1 ppm ; profils Stratum 3 disponibles.
  • Tensions d’alimentation : 1,8 à 5,0 V selon modèle.
  • Sorties : true sine ou clipped-sine (≈0,7 Vpp avec offset DC).
  • Température : typ. −40…+85 °C ; variantes −40…+105 °C.
  • Fonctions : tri-state/enable, voltage control (VCTCXO), ajustement par trimmer ou tension, versions 4/6 pads.

Applications typiques :

  • Télécom & réseaux : Stratum 3, PTP/SyncE, backhaul.
  • Instrumentation & test : références d’horloge faible jitter pour convertisseurs, synthèses RF.
  • Embarqué/industriel : timing robuste jusqu’à +105 °C, formats SMD compacts.
  • FPGA/SoC/SerDes : profils low phase noise (ex. GTXO-77).

Spécifications et modèles disponibles :

Sous-sérieFonctionPlage de fréquencesTensionsSortieStabilité (jusqu’à)Température max.Points clés
GTXO-76T / 76V TCXO / VCTCXO 10,0–52,0 MHz selon version Sine ±0,05 ppm +105 °C Haute précision, tri-state
GTXO-77T / 77V TCXO / VCTCXO 10,0–52,0 MHz selon version Sine serrée +105 °C Low phase noise (ex. −156 dBc/Hz @10 kHz)
GTXO-86T / 86V TCXO / VCTCXO 10,0–52,0 MHz selon version Sine ±0,05 ppm +105 °C Faible bruit, haute précision compacte
GTXO-99T / 99V TCXO / VCTCXO 5,0–52,0 MHz selon version Sine serrée Miniature SMD, faible PN, low g-sens.
GTXO-14T / 14V TCXO / VCTCXO 6,4–100 MHz 3,3 / 5,0 V Clipped-sine Stratum 3 Télécom, conformité Stratum 3
GTXO-73T / 73V TCXO / VCTCXO 5,0–52,0 MHz 3,3 / 5,0 V Clipped-sine Stratum 3 Package 7050, tension 3,3/5 V
GTXO-74T / 74V TCXO / VCTCXO 30,0–77,76 MHz ≈3,0 V Clipped-sine (0,7 Vpp) faible PN Low PN, 4-pads, 7050
GTXO-83T / 83V TCXO / VCTCXO 9,5–45,0 MHz 2,4–3,6 V Clipped-sine jusqu’à ±1,0 ppm 5032 miniature, faible conso
GTXO-91T / 91V TCXO / VCTCXO 8,0–52,0 MHz 1,8–3,3 V Clipped-sine option ±0,5 ppm +85 °C Miniature, tight stability
GTXO-205T TCXO 1,8–3,3 V Sine ±0,5 ppm +105 °C Haute température
GTXO-560N/T/V VCTCXO / TCXO 9,60–50,0 MHz 3 / 5 V Clipped-sine jusqu’à ±1,0 ppm 4-pads, adj. tension &/ou trimmer
GTXO-566N/T/V VCTCXO / TCXO 9,60–50,0 MHz 3 / 5 V Clipped-sine jusqu’à ±1,0 ppm 6-pads, adj. tension & trimmer
GTXO-S14T / S14V TCXO / VCTCXO 6,4–52,0 MHz 3,3 / 5,0 V True sine Stratum 3 Sortie sinusoïdale vraie (télécom)
