Diode TVS ultra-basse tension (jusqu'à15 kV) : série SD0201 | TDK - EPCOS

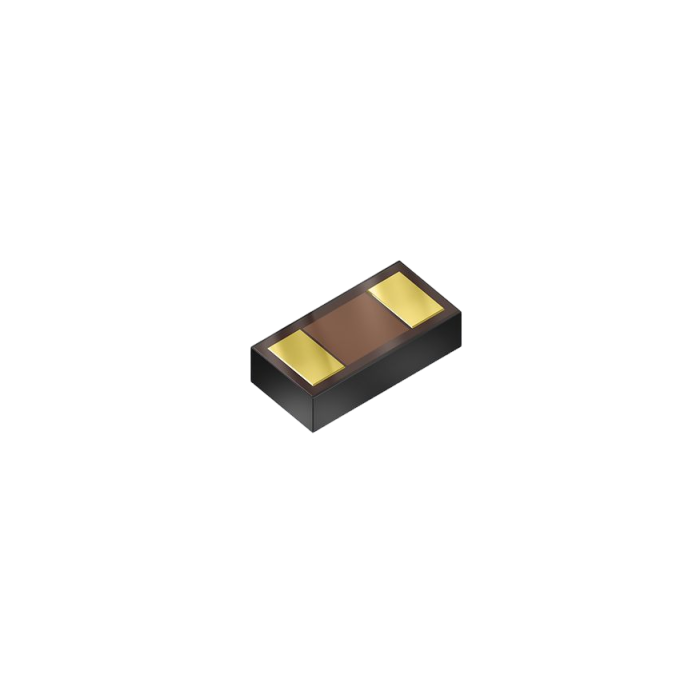

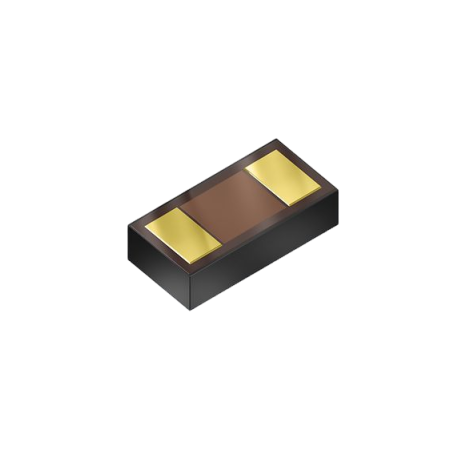

Chaque composant est disponible dans un boîtier à échelle de puce 0201 (CSP), mesurant seulement 0,58 x 0,28 x 0,15 mm (L x l x H) pour les conceptions à contraintes d'espace. Ces nouvelles diodes TVS protègent les circuits sensibles contre les décharges électrostatiques (ESD) et les surtensions transitoires.

Avantages :

• Protection bidirectionnelle permettant un routage PCB flexible
• Encombrement ultra-réduit adapté aux appareils portables
• Très faibles courants de fuite pour une efficacité optimale
• Résistance dynamique minimale (jusqu'à 0,16 Ω)
• Conformité aux standards IEC 61000-4-2
• Protection fiable contre les transitoires destructeurs
• Modèles LTspice disponibles pour simulations SEED

Caractéristiques principales :

Performances électriques

• Tensions de travail : ±1 V, ±2 V et ±3,6 V
• Robustesse aux décharges ESD jusqu'à ±15 kV
• Gestion de courant de surtension jusqu'à 7 A (selon variante)
• Capacité parasite très faible (de 0,15 pF à 0,7 pF)
• Tension de serrage ultra-basse
• Courant de fuite minimal

Caractéristiques mécaniques

• Boîtier CSP 0201 : 0,58 x 0,28 x 0,15 mm
• Conception symétrique bidirectionnelle
• Montage sur circuit imprimé optimisé
• Compatible avec les procédés de soudage standard

Fiabilité et normes

• Conformité IEC 61000-4-2
• Qualification pour applications grand public
• Tests de robustesse ESD validés
• Performances stables dans le temps

Support technique

• Bibliothèque de modèles LTspice disponible
• Documentation technique complète
• Support d'application TDK
• Outils de simulation SEED

Applications :

• Smartphones et tablettes : Protection des interfaces USB Type-C, connecteurs de charge
• Ordinateurs portables : Ports HDMI, DisplayPort, Thunderbolt
• Objets connectés portables : Montres intelligentes, écouteurs, appareils fitness
• Équipements de communication réseau : Routeurs, modems, points d'accès
• Appareils électroniques portables : Lecteurs multimédia, consoles de jeu portables
• Systèmes embarqués : Applications IoT, capteurs connectés
• Interfaces haute vitesse : Tous types de connexions nécessitant une protection ESD compacte

Spécifications et modèles disponibles :
