Description

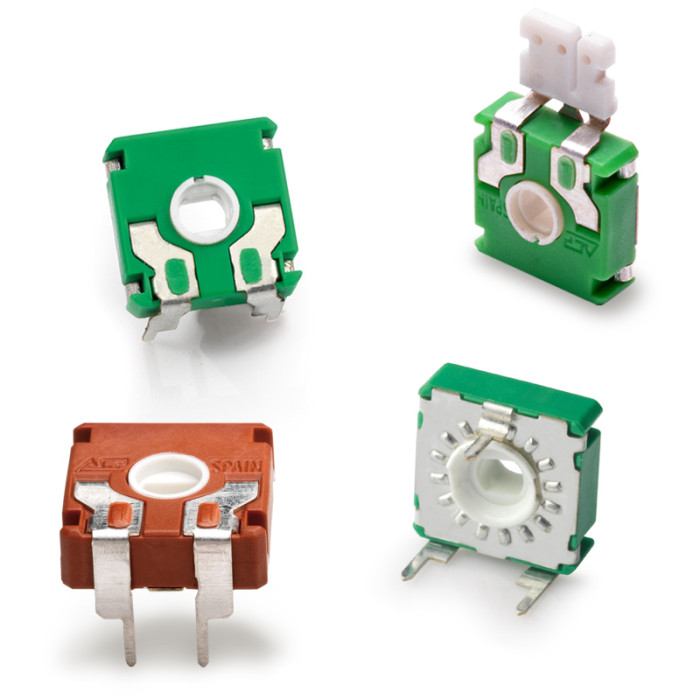

Le CS14 est un capteur rotatif compact de 14 mm offrant une plage de rotation mécanique complète de 360º et un angle électrique allant jusqu’à 330º. Il se décline en plusieurs configurations, notamment une version standard (15 000 tours) et une version longue durée de vie pouvant atteindre 1 million de tours. Grâce à sa conception modulaire, il peut être personnalisé selon de nombreux paramètres mécaniques et électriques pour répondre à des besoins spécifiques dans des environnements industriels, automobiles ou domestiques.
Avantages :
- Polyvalence de configuration : résistance, tolérance, lois de variation, clics (jusqu’à 50), position du curseur, couleur du boîtier et du rotor.
- Fiabilité accrue : durée de vie mécanique adaptée selon l’application (de 15 000 à 1 million de tours).
- Protection renforcée : boîtier plastique IP54, conforme à la norme IEC 60529.
- Sécurité des matériaux : plastiques auto-extinguibles disponibles selon UL 94 V-0 (option).
- Intégration facilitée : versions traversantes, SMT ou connecteurs enfichables RAST2.5 (compatibles STOCKO et LUMBERG).
Caractéristiques principales :
- Angle mécanique : 360º
- Angle électrique : jusqu’à 330º
- Durée de vie : 15 000 à 1 million de tours
- Linéarité absolue : jusqu’à 2 %
- Indice de protection : IP54
- Options de clics : jusqu’à 50
- Versions traversantes, SMT ou enfichables (RAST2.5)
- Borniers en laiton étamé (versions acier disponibles sur demande)
Applications typiques :
- Électroménager : sélecteur de programme (lave-linge, lave-vaisselle, sèche-linge, fours, robots de cuisine, mixeurs…), réglage de vitesse ou de température, commande de puissance (aspirateur).
- Automobile : systèmes CVC (chauffage, ventilation, climatisation), capteurs de position dans les actionneurs.
- Automatisation industrielle et bâtiment : régulation de vitesse, capteurs de position de volets d’air (VMC, stores motorisés).
- Détection de position angulaire : intégration dans des ensembles de détection ou actionneurs pour retour de position.
