Description

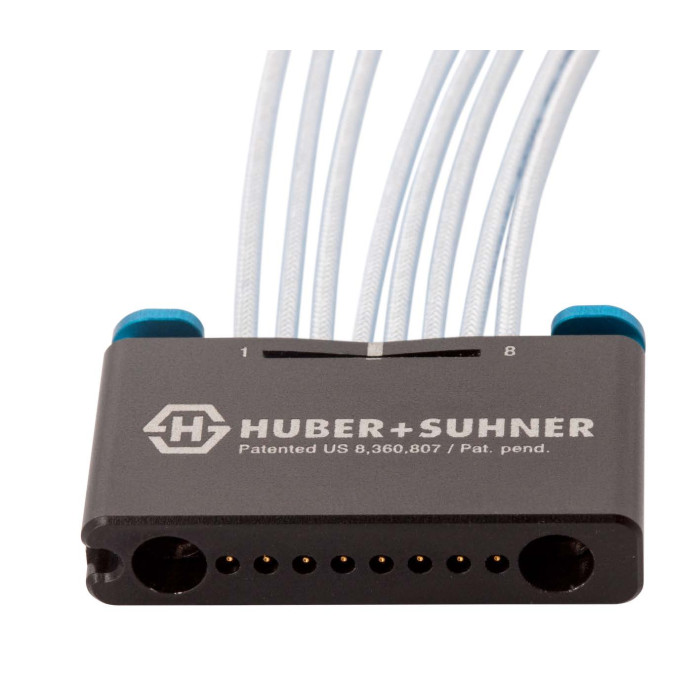

Le breakout multicoax 1×8 est un ensemble de câbles coaxiaux hautes performances reliant une interface MXPM mâle à des sorties coaxiales femelles en 50 Ω. Conçu pour des applications jusqu’à 70 GHz, il assure une stabilité de phase exceptionnelle (±1 ps) et une répétabilité optimale. Son architecture compacte à pas de 2,54 mm et son câble MULTIFLEX lui confèrent une grande flexibilité et robustesse dans les environnements de test à haute densité.
Avantages :
- Haute fréquence et large bande : performances garanties jusqu’à 70 GHz, idéales pour les tests RF et mmWave.
- Stabilité de phase : appairage précis des voies (±1 ps) pour des mesures cohérentes et reproductibles.
- Connexion rapide et sécurisée : grâce au verrouillage magnétique et à la protection automatique des interfaces.
- Densité optimisée : pitch de 2,54 mm pour une intégration compacte dans les baies et bancs de test.
- Souplesse et robustesse : câble flexible MULTIFLEX, résistant à l’usure mécanique et thermique (0 °C à 85 °C).
Caractéristiques principales :
- Configuration : breakout 1×8 – connecteur MXPM mâle vers connecteurs coaxiaux femelles.
- Impédance : 50 Ω.
- Fréquence maximale : 70 GHz.
- Longueur : 152 mm (autres longueurs disponibles sur demande).
- Câble : type MULTIFLEX haute flexibilité.
- Entraxe : 2,54 mm (0,1 ").
- Température de fonctionnement : 0 °C à 85 °C.
- Assemblage : verrouillage magnétique avec protection d’interface intégrée.
Applications typiques :
- Tests et mesures RF/mmWave multi-ports jusqu’à 70 GHz.
- Validation et caractérisation de dispositifs 5G/6G, modules front-end et circuits SERDES haut débit.
- Tests de cohérence temporelle et de beamforming grâce à la stabilité de phase inter-voies.
- Intégration dans des systèmes de test haute densité et des fixtures RF de laboratoire ou de production.
Pourquoi choisir ce breakout :
- Performances haut de gamme : transmission large bande sans perte de cohérence jusqu’à 70 GHz.
- Précision de phase inégalée : appairage ±1 ps pour la synchronisation multi-voies.
- Durabilité et fiabilité : conception robuste pour usage répété en environnement de production.
- Facilité d’intégration : format compact, haute flexibilité et connectique standard 50 Ω.
