Description

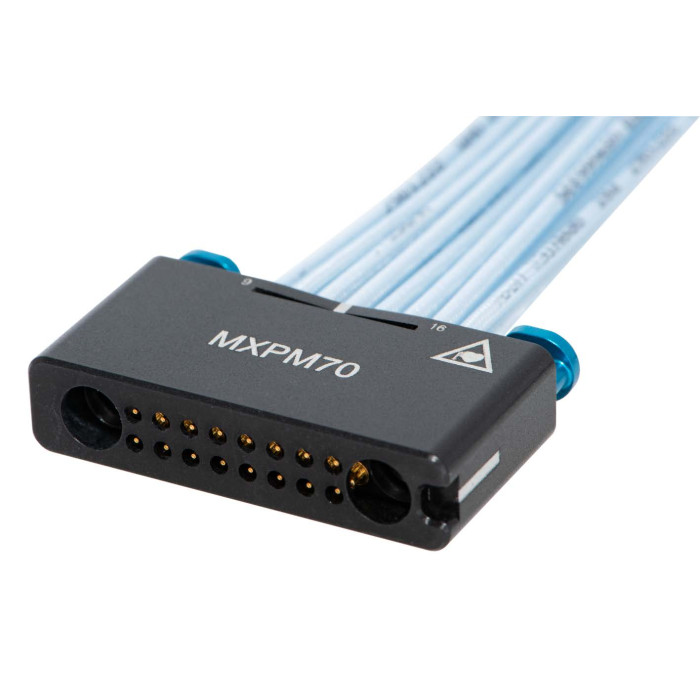

Le breakout multicoax 2×8 est un ensemble de câbles coaxiaux hautes performances conçu pour les mesures multi-ports jusqu’à 70 GHz. Il relie un connecteur MXPM mâle (2×8) à des sorties coaxiales PC185 femelles en impédance 50 Ω. Grâce à son câble MULTIFLEX 53-02 extrêmement flexible et à sa précision de phase ± 1 ps, il garantit des résultats reproductibles pour les tests RF et mmWave les plus exigeants.
Avantages :
- Haute fréquence : fonctionnement garanti jusqu’à 70 GHz avec un excellent comportement large bande.
- Précision de phase : appairage de phase absolu standard à ± 1 ps pour la cohérence temporelle multi-voies.
- Connexion rapide : système de verrouillage magnétique et protection automatique des interfaces pour des connexions fiables et répétables.
- Haute densité : pas de 2,54 mm (0,1 ") centre-à-centre pour une intégration compacte sur bancs de test ou PCB.
- Souplesse et robustesse : câble MULTIFLEX très flexible et stable, conçu pour les environnements intensifs.
Caractéristiques principales :
- Configuration : breakout 2×8 – MXPM mâle vers PC185 femelle.
- Impédance : 50 Ω.
- Fréquence maximale : 70 GHz.
- Câble : MULTIFLEX 53-02, haute flexibilité et stabilité mécanique.
- Longueur : 152 mm (6 inch) – mesurée REF à REF.
- Entraxe : 2,54 mm (0,1 ").
- Température de fonctionnement : 0 °C à 85 °C.
- Assemblage : verrouillage magnétique avec protection d’interface intégrée.
Applications typiques :
- Tests RF/mmWave multi-ports jusqu’à 70 GHz : caractérisation de composants, modules RF et interconnexions haut débit.
- Mesures de phase et de cohérence multi-voies pour le beamforming et la synchronisation de signaux.
- Validation de dispositifs 5G/6G, SERDES haut débit et front-ends radio.
- Intégration dans des systèmes de test compacts et fixtures RF de laboratoire ou de production.
Pourquoi choisir ce breakout :
- Performance haut débit : solution 70 GHz optimisée pour les architectures multi-ports.
- Synchronisation garantie : écart de phase ± 1 ps entre voies pour des mesures ultra-précises.
- Fiabilité industrielle : connexion magnétique robuste limitant l’usure des interfaces.
- Intégration facilitée : format compact et câble souple pour bancs de test haute densité.
