Description

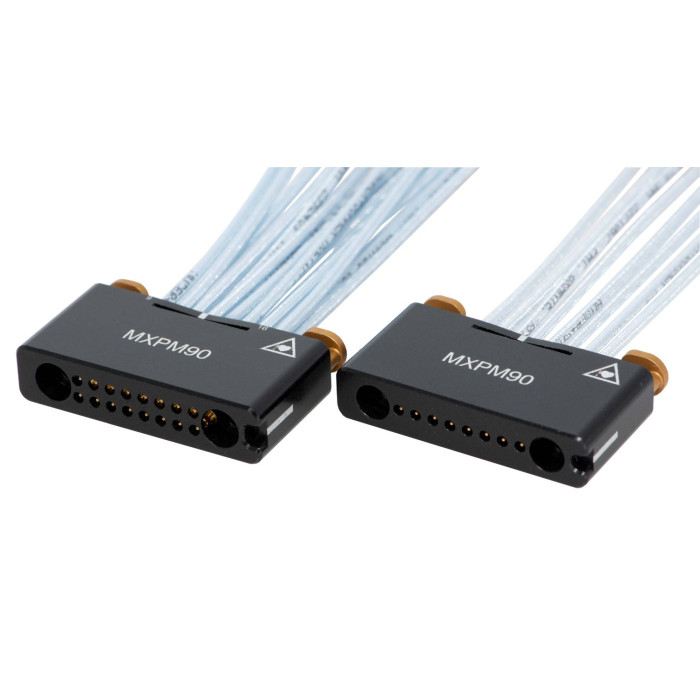

Le jumper multicoaxial 2×8 est une solution de connexion hautes performances conçue pour les tests multi-ports jusqu’à 90 GHz. Il relie deux interfaces MXPM mâles en impédance 50 Ω via un câble MULTIFLEX 53-02 extrêmement flexible et stable. Grâce à un appairage de phase absolu à ±1 ps et à un système de verrouillage magnétique, ce jumper garantit précision, répétabilité et fiabilité dans les environnements RF et mmWave les plus exigeants.
Avantages :
- Bande étendue : fonctionnement jusqu’à 90 GHz avec des performances large bande stables et faibles pertes.
- Appairage de phase précis : ±1 ps pour la cohérence temporelle inter-voies et la répétabilité de mesure.
- Verrouillage magnétique : connexion rapide, sûre et sans contrainte mécanique sur les interfaces.
- Protection automatique : interfaces protégées contre les chocs et déconnexions accidentelles.
- Flexibilité élevée : câble MULTIFLEX 53-02 ultra-souple et durable, idéal pour les manipulations répétées.
Caractéristiques principales :
- Configuration : câble coaxial multivoies 2×8 – MXPM mâle vers MXPM mâle.
- Impédance : 50 Ω.
- Fréquence maximale : 90 GHz.
- Câble : type MULTIFLEX 53-02, hautement flexible et stable mécaniquement.
- Longueur standard : 305 mm (12 inches), autres longueurs disponibles sur demande.
- Pas centre-à-centre : 2,54 mm (0,1 ").
- Température de fonctionnement : 0 °C à 85 °C.
- Assemblage : verrouillage magnétique et protection d’interface intégrée.
Applications typiques :
- Mesures RF et mmWave multi-ports jusqu’à 90 GHz.
- Caractérisation de composants et modules à large bande passante (5G, 6G, radar, optoélectronique).
- Tests synchrones nécessitant un alignement de phase précis (beamforming, corrélation inter-voies).
- Intégration dans des bancs de test haute densité et systèmes de validation de signaux à haut débit.
Pourquoi choisir ce jumper :
- Performance maximale : solution fiable pour la transmission de signaux à très haute fréquence.
- Précision garantie : synchronisation inter-voies maîtrisée grâce à l’appairage ±1 ps.
- Durabilité accrue : câble MULTIFLEX résistant, conçu pour un usage intensif en environnement de test.
- Gain de temps : verrouillage magnétique pour des connexions rapides et sûres.
