Module émetteur large bande, tuner miniature haute performance (0,9 GHz - 18 GHz) : AM9030 | MERCURY

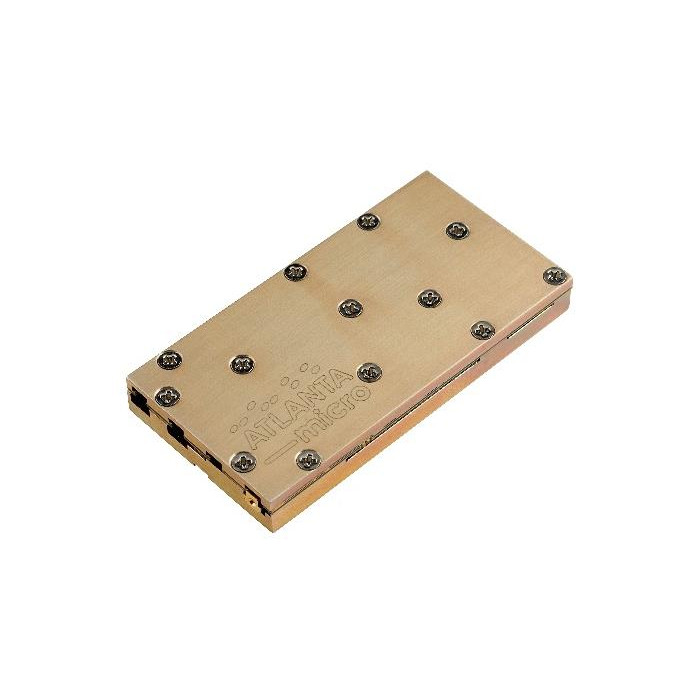

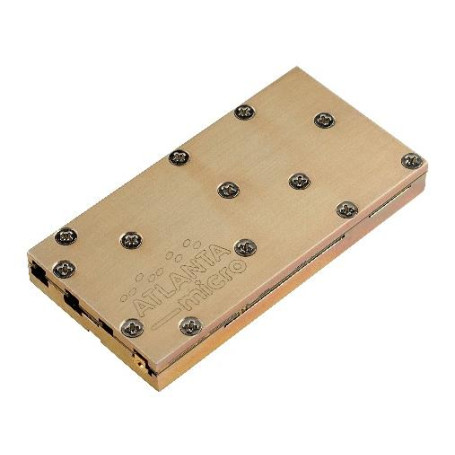

Le module émetteur AM9030 d’Atlanta Micro est un tuner hétérodyne compact couvrant une large bande de fréquences de 0,9 GHz à 18 GHz. Il intègre dans un format miniature une chaîne complète de conversion RF, incluant pré-amplificateurs, oscillateurs locaux, filtres, amplificateurs de conversion et FPGA de contrôle.

Conçu pour des applications multi-canaux à haute dynamique et des environnements à contraintes de taille, poids et puissance (low-SWaP), il s’intègre facilement sur une carte hôte via une interface SPI, des alimentations +5V / +3,3V et une référence externe 100 MHz.

L’AM9030 offre également un chemin de contournement direct (bypass) de 10 MHz à 3 GHz pour les applications de transmission directe de spectre, ainsi qu’une sortie IF centrée à 2 GHz avec une bande passante instantanée de 1 GHz.

Avantages :

• Large couverture fréquentielle : de 0,9 à 18 GHz pour applications RF et micro-ondes.
• Intégration complète : filtres sous-octave, amplis IF, PLL, FPGA et capteur de température intégrés.
• Performance de linéarité élevée : +20 dBm OIP3 et +10 dBm de puissance de sortie.
• Faible bruit de phase : jusqu’à −127 dBc/Hz à 10 MHz d’écart.
• Conception Low-SWaP : seulement 5,5 W de consommation et 1,4" × 3,0" × 0,27".
• Robustesse industrielle : fonctionnement garanti de −40 °C à +85 °C.
• Compatible multi-canaux : fonctionnement cohérent en configuration N-channel.

Caractéristiques principales :

• Plage de fréquences : 0,9 GHz à 18 GHz (chemin hétérodyne) / 10 MHz à 3 GHz (bypass).
• Bande passante instantanée : 1 GHz.
• Fréquence IF : 2 GHz centrée.
• Gain typique : +6 dB ±2 dB (réglage sur 16 dB possible par pas de 1 dB).
• Sortie maximale : +10 dBm, OIP3 = +20 dBm.
• Rejet d’image : 70 dB typique, rejet IF > 50 dB.
• Bruit de phase : −90 dBc/Hz (1 kHz), −106 dBc/Hz (1 MHz), −127 dBc/Hz (10 MHz).
• Alimentation : +5,0 VDC / +3,3 VDC, 5,5 W max.
• Interfaces : IF input, RF output, SPI control, 100 MHz ref in.
• Dimensions : 35,6 × 76,2 × 6,8 mm.

Applications typiques :

• Modules émetteurs-récepteurs large bande pour systèmes RF multicanaux.
• Intégration dans des plateformes de guerre électronique (EW/ELINT/COMINT).
• Systèmes de communication et d’analyse spectrale avancés.
• Bancs de test et validation de sous-ensembles micro-ondes.
• Applications de recherche, radar et mesure RF jusqu’à 18 GHz.

Pourquoi choisir le module AM9030 ?

Le AM9030 se distingue par sa conception tout-en-un à large bande et son intégration optimisée pour les applications embarquées, radar et défense. Sa combinaison unique de faible bruit, haute linéarité et faible consommation en fait une brique RF de référence pour les ingénieurs cherchant un tuner performant, compact et fiable jusqu’à 18 GHz.
