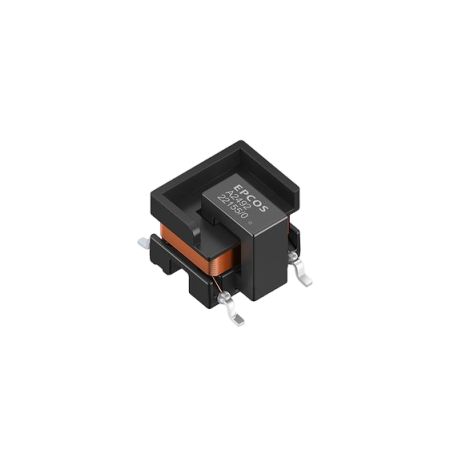

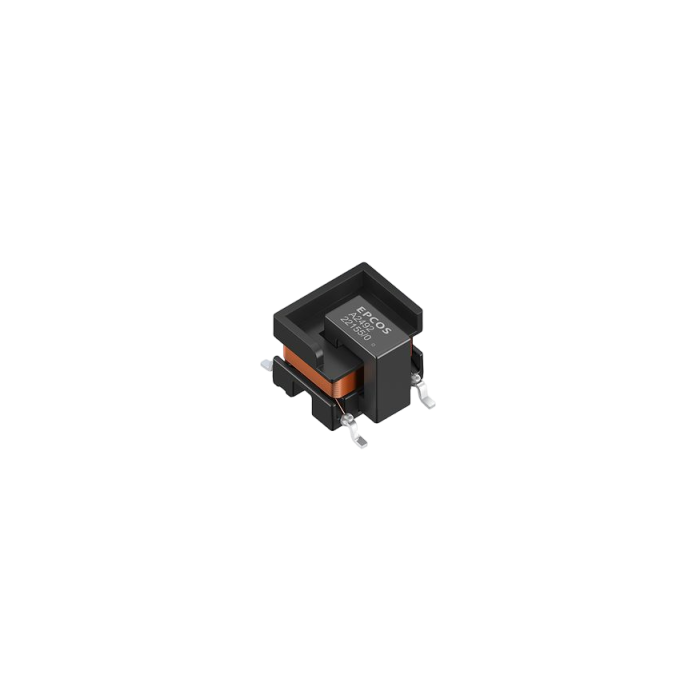

Transformateur gate-drive SMT – 1 kV DC, 13,85 × 10,5 × 9,2 mm : B78541A25 | TDK - EPCOS

La série EPCOS InsuGate (code de commande B78541A25) étend les transformateurs de commande de grille SMT avec une tension de service continue jusqu’à 1 000 V et une isolation de base conforme IEC 61558-1/-2-16. Grâce à des enroulements triple-isolés, un noyau ferrite MnZn et une architecture de bobinage optimisée, ces composants délivrent une isolation robuste aux hautes fréquences de commutation tout en réduisant l’empreinte PCB d’environ 30 % par rapport aux conceptions classiques équivalentes.

Avec une inductance nominale de 75 µH à profil quasi plat jusqu’à +150 °C et une capacité de couplage typique de 4 pF, la série est idéale pour le pilotage IGBT et SiC à commutation rapide. Des modèles SPICE sont disponibles sur demande.

Avantages :

• Isolation 1 kV DC en boîtier SMT compact 13,85 × 10,5 × 9,2 mm pour des drivers plus denses.
• Faible C_coup (4 pF typ.) limitant les courants de mode commun et les interférences.
• Inductance stable jusqu’à +150 °C pour une réponse prévisible en environnement sévère.
• Qualification AEC-Q200 Rev. E et résistance aux vibrations selon AQG 324 (PCB Eurocard standard).
• Essais d’isolation renforcés : extinction DP ≥ 1,2 kV_crête, 3 kV AC / 60 s, capacité d’isolation renforcée 300 V AC.
• Conforme RoHS et compatible e-mobilité / industriel.

Caractéristiques principales :

• Tension de service (isolation de base) : jusqu’à 1 000 V DC.
• Boîtier SMT : 13,85 × 10,5 × 9,2 mm (L × l × H), réduction d’empreinte ≈ 30 %.
• Inductance nominale : 75 µH (profil L(T) plat jusqu’à +150 °C).
• Capacité de couplage : 4 pF typ.
• Noyau : ferrite MnZn ; enroulements triple-isolés.
• Normes & qualification : IEC 61558-1/-2-16, AEC-Q200 Rev. E, AQG 324.
• Essais HV : 3 kV AC / 60 s ; extinction de décharges partielles ≥ 1,2 kV_crête.
• Isolation renforcée : 300 V AC.

Applications typiques :

• Circuits de gate-drive (pont complet / demi-pont) pour IGBT et SiC.
• Alimentations à découpage (SMPS) et convertisseurs DC-DC isolés.
• Drivers isolés monocanal en e-mobilité et industriel.

Pourquoi choisir TDK EPCOS InsuGate B78541A25 :

Cette série combine compacité, isolation élevée et stabilité thermique, tout en offrant une faible capacité parasite favorable aux fronts rapides et à la CEM. Elle est particulièrement adaptée aux modules onduleurs embarqués (powertrain) et aux environnements industriels soumis aux vibrations.

Spécifications et modèles disponibles :
