Description

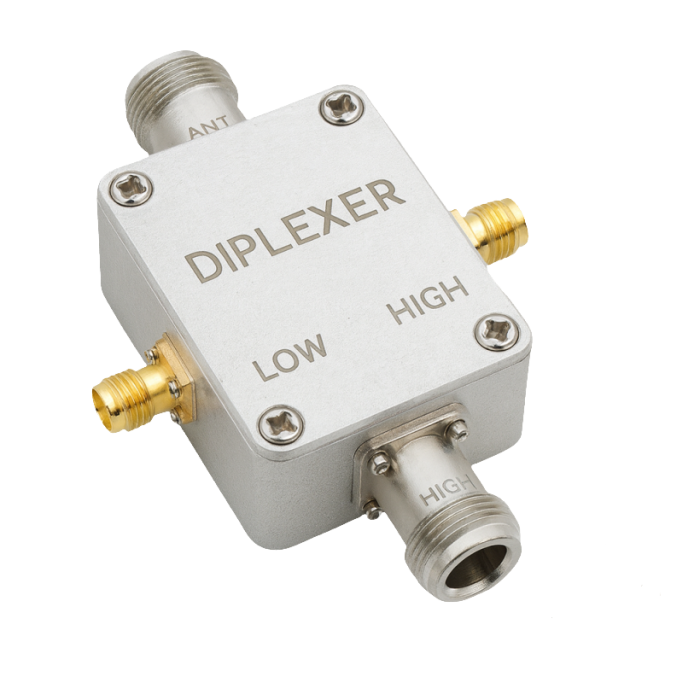

Les diplexers et duplexers VHF/UHF permettent de partager une antenne entre plusieurs voies RF tout en assurant la séparation fréquentielle et l’isolation nécessaires aux liaisons bidirectionnelles ou multi-bandes. En environnement TETRA, LTE, GSM/UMTS, PMR ou diffusion TV/câble, ces fonctions passives conditionnent la coexistence sans interférences des équipements (émission/réception, multi-porteuses, multi-services).
Avantages :
- Optimisation d’infrastructure : une antenne, plusieurs services (réduction CAPEX/OPEX, encombrement, câbles).
- Isolation élevée : protection des récepteurs, limitation des produits d’intermodulation et du bruit hors-bande.
- Large couverture : VHF/UHF jusqu’au micro-ondes (ex. 5,8 GHz), versions faible PIM pour réseaux cellulaires.
- Adaptation d’impédance maîtrisée (50 Ω / 75 Ω), connectique professionnelle (N-Female, SMA, etc.).
- Robustesse : forte tenue en puissance (jusqu’à 100 W CW) et stabilité thermique (−30 °C à +85 °C typ.).
Caractéristiques principales :
- Plages typiques : TETRA ~380–395 MHz, VHF 216–253 MHz, GSM/LTE 790–960 / 1710–2690 MHz, ISM 5,8 GHz.
- Pertes d’insertion : ≤0,6 à 3 dB selon technologie (cavité, hélicoïdal, coaxial, faible PIM).
- Ondulation (ripple) : jusqu’à ≤0,5–1 dB dans la bande passante, ROS (VSWR) ≤1,35–1,5.
- Réjection : ≥35 à ≥70 dB selon modèles/bandes, isolation TX/RX typ. ≥74 dB (température ambiante).
- Température de service : de −30 °C/−20 °C à +75 °C/+85 °C selon séries.
Applications typiques :
- Réseaux professionnels : TETRA/DMR/PMR (sites multi-canaux, répéteurs, mobiles).
- Cellulaire : LTE800/900/1800/2100/2600, small cells, DAS, low-PIM.
- Broadcast & câble : TV, CATV 75 Ω, têtes de réseau, stations relais.
- Industrie & défense : radio aéro/marine, télémétrie, liaisons 5,8 GHz, quadriplexage embarqué.
Pourquoi choisir cette catégorie chez ES France ?
Le pôle RF & Hyperfréquences d’ES France vous accompagne du dimensionnement au déploiement : choix diplexer (low-pass + high-pass) vs duplexer (double passe-bande à forte isolation), étude de coexistence spectrale (espacement des bandes, BW étendue, PIM), sélection des technologies de cavité/hélicoïdales/coaxiales, adaptation 50/75 Ω et qualification environnementale. Objectif : garantir isolation, linéarité et disponibilité de vos systèmes multi-services.
| Critère | Diplexer VHF/UHF | Duplexer VHF/UHF |
|---|
| Principe |
1 filtre passe-bas + 1 filtre passe-haut pour séparer 2 bandes. |
Deux passe-bande étroits (Rx/Tx) assurant forte isolation bilatérale. |
| Obj. d’usage |
Partage antenne entre 2 bandes (ex. VHF/UHF proches, BW large). |
Partage antenne en duplex (même bande ou bandes distinctes) avec Rx/Tx séparés. |
| Isolation du bruit |
Unilatérale (exposition à du bruit hors-bande résiduel possible). |
Élevée dans les 2 sens, protège Rx des fuites Tx et vice-versa. |
| Complexité & intégration |
Conception plus simple, souple si bandes très proches et BW larges. |
Exigences de design plus élevées (alignement fin, cavités multiples). |
| Pertes d’insertion |
Faibles à modérées (≤~3 dB typ.). |
Faibles à modérées (≤~0,6–2,5 dB selon bande/technologie). |
| Cas d’école |
Diplexer low-PIM LTE800/GSM900, diplexer hélicoïdal VHF (~216–253 MHz). |
Duplexer TETRA 380/390 MHz, duplexer coaxial 5,8 GHz, quadriplexer GSM/UMTS/LTE. |
