Description

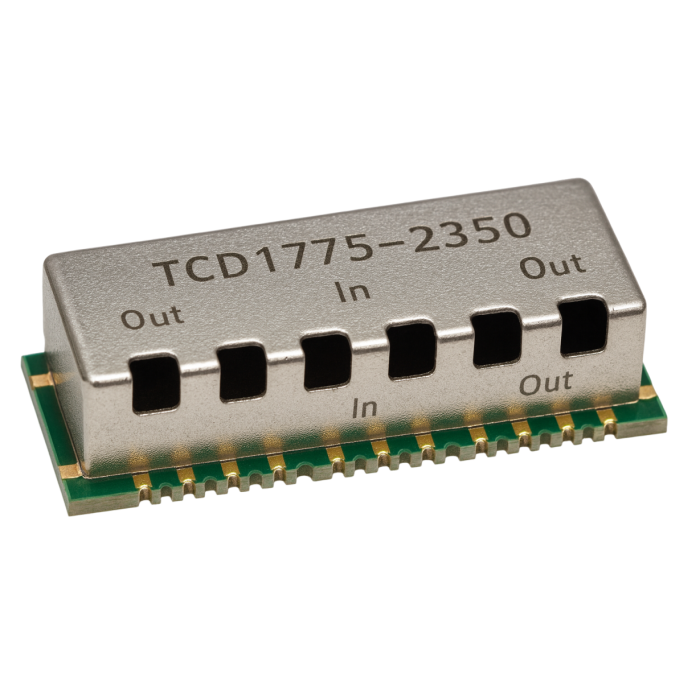

Le multiplexeur RF multi-bandes regroupe ou sépare plusieurs canaux RF au sein d’un même module pour partager une antenne ou un front-end unique. Disponible en versions Triplexer (1→3) et Quadplexer (1→4), il assure une séparation fréquentielle précise, une isolation élevée entre voies et des pertes d’insertion maîtrisées, de la VHF/UHF aux bandes 5G FR1.
Avantages :
- Gain d’encombrement : plusieurs bandes intégrées dans un seul module (boîtier connecteur ou SMD).
- Isolation élevée (jusqu’à ≥50 dB) pour limiter les interférences et les produits d’intermodulation.
- Faibles pertes et VSWR bas pour préserver l’énergie utile et la qualité de service.
- Flexibilité d’intégration : 50 Ω ou 75 Ω, connecteurs SMA / N / F, ou version SMD pour intégration carte.
- Large couverture : VHF/UHF, LTE / 5G (FR1) et multi-bandes personnalisables.
Caractéristiques principales :
- Topologies : Triplexer (1 entrée / 3 sorties), Quadplexer (1 entrée / 4 sorties).
- Bandes passantes typiques : exemples 824–960 MHz, 1710–1880 MHz, 1920–2170 MHz, 2500–2690 MHz (ajustables).
- Isolation entre voies : ≥50 dB (typ.) selon espacement des bandes.
- Pertes d’insertion : ≤0,6 à ≤1,2 dB (typ., selon bande et technologie).
- VSWR : ≤1,35 (typ.).
- Impédance : 50 Ω ou 75 Ω.
- Puissance admissible : 5 à 100 W (jusqu’à 200 W sur demande).
- Connecteurs : SMA-f, N-f, F-f (autres sur demande) ou version SMD (multi-canaux).
- Température de service : −30 / −40 °C à +75 / +85 °C selon modèle.
Applications typiques :
- Réseaux mobiles : LTE/5G, small cells, DAS indoor, partage d’antenne multi-bandes.
- PMR/Professionnel : TETRA/DMR, sites multi-porteuses, répéteurs.
- Satellite & radar : chaînages IF/multi-canaux, tests et validation.
- Instrumentation RF : bancs de test, analyseurs et systèmes d’acquisition multi-voies.
Pourquoi choisir le Multiplexeur RF multi-bandes ?
Parce qu’il combine compacité, isolation et faibles pertes pour mutualiser efficacement vos antennes et front-ends. Triplexer ou Quadplexer, en boîtier connecteur ou SMD, il s’adapte à vos bandes cibles, à votre impédance (50/75 Ω) et à votre niveau de puissance, afin de stabiliser vos performances RF tout en réduisant coûts et encombrement.
Spécifications techniques :
| Version | Ports | Bandes typiques | Pertes d’insertion (max) | VSWR (max) | Isolation (min) | Puissance | Impédance | Connectique | Format |
|---|
| Triplexer |
1 → 3 |
824–960 / 1710–1880 / 1920–2170 MHz (ex.) |
≤1,2 dB |
≤1,35 |
≥50 dB |
jusqu’à 100 W |
50 Ω / 75 Ω |
SMA-f, N-f, F-f |
Boîtier connecteur ou SMD |
| Quadplexer |
1 → 4 |
824–960 / 1710–1880 / 1920–2170 / 2500–2690 MHz (ex.) |
≤1,2 dB |
≤1,35 |
≥50 dB |
jusqu’à 100 W |
50 Ω / 75 Ω |
SMA-f, N-f, F-f |
Boîtier connecteur ou SMD |
