Description

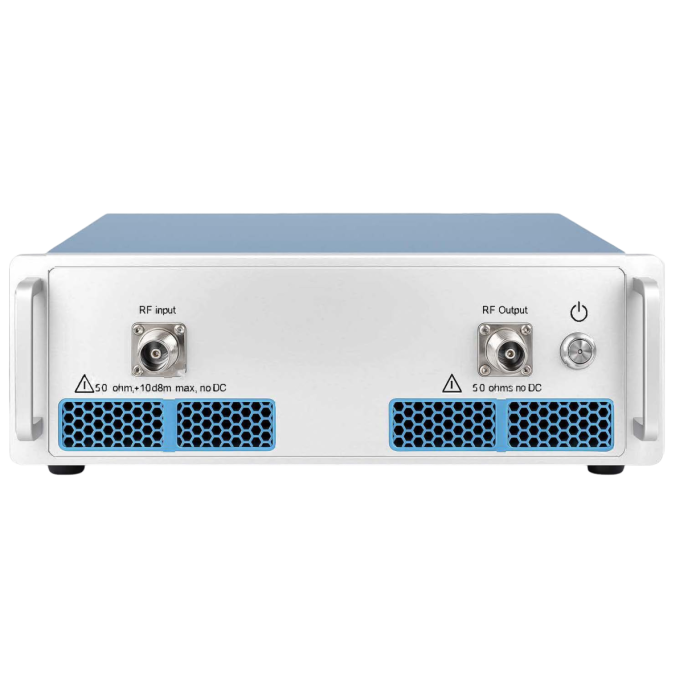

Conçus pour liaisons 5G/LTE, PMR, radar ou bancs de test, ces modules se connectent directement au front-end/antenne côté émission. La famille couvre de 0,1 MHz à 12 GHz avec variantes Power Amplifier, High Power et LNA (faible bruit).
Avantages :
- Large couverture fréquentielle (HF à micro-ondes) et versions dédiées (PA, LNA, forte puissance).
- Linéarité optimisée (faible compression à la puissance nominale) et VSWR maîtrisé pour protéger l’étage de sortie.
- Faible bruit sur les versions LNA pour préserver le rapport S/B en réception.
- Intégration rapide : 50/75 Ω, connecteurs SMA / N / F, monitor de niveau selon modèle.
- Personnalisations possibles : fréquence, gain, impédance, dimensions, face avant/arrière.
Caractéristiques principales :
- Plage de fréquences : 0,1 MHz à 12 GHz (selon modèle).
- Gain : jusqu’à 20–23 dB (LNA) ; typ. 7–20 dB (PA) ; options d’atténuateur à pas.
- Puissance de sortie : de >10 dBm à >700 W selon version.
- Impédance : 50 Ω ou 75 Ω.
- Connecteurs : SMA-f / N-f / F-f.
- Alimentation : 27 VDC typ. (PA), autres sur demande.
- Format : modules compacts (ex. 100×30×20 mm) à châssis renforcé.
Applications typiques :
- 5G/LTE/NR : têtes radio, small cells, DAS indoor/outdoor.
- PMR/TETRA/DMR : répéteurs, véhicules et infrastructures.
- Radar & instrumentation : génération de niveaux, pré-amplification faible bruit.
- Satcom & liaisons micro-ondes : montée/descente de niveau, bancs de test.
Pourquoi choisir la gamme d’amplificateurs RF 5G ?
Parce qu’elle combine puissance, linéarité et faible bruit sur une plage de fréquences étendue, avec des configurations prêtes à l’emploi (PA, LNA, haute puissance) et des options de personnalisation (gain, connectique, impédance, mécanique) pour s’adapter à vos architectures RF modernes.
Spécifications techniques :
| Modèle | Plage de fréquences | Gain | Puissance de sortie | VSWR / Moniteur | Alim. | Connecteurs | Dimensions (mm) | Notes |
|---|
| PA 400–450 MHz |
400–450 MHz |
20 dB |
10 W (40 dBm) |
– |
27 VDC |
SMA-f (RF IN/OUT) |
136×112×26 |
PA bande UHF pour têtes radio |
| LNA isolé 5,8–10,7 GHz |
5,8–6,5 / 6,4–7,2 / 10,25–10,7 GHz |
>21–23 dB |
>10 dBm |
– |
– |
Selon version |
100×30×20 |
LNA avec isolateur intégré (faible bruit) |
| HP 700 W 960–1216 MHz |
960–1216 MHz |
7 dB |
>700 W |
Moniteur RF OUT −20 dB à −60 dB |
50 V |
SMA-f |
180×104×36 |
Étages haute puissance, atténuateur à pas |
