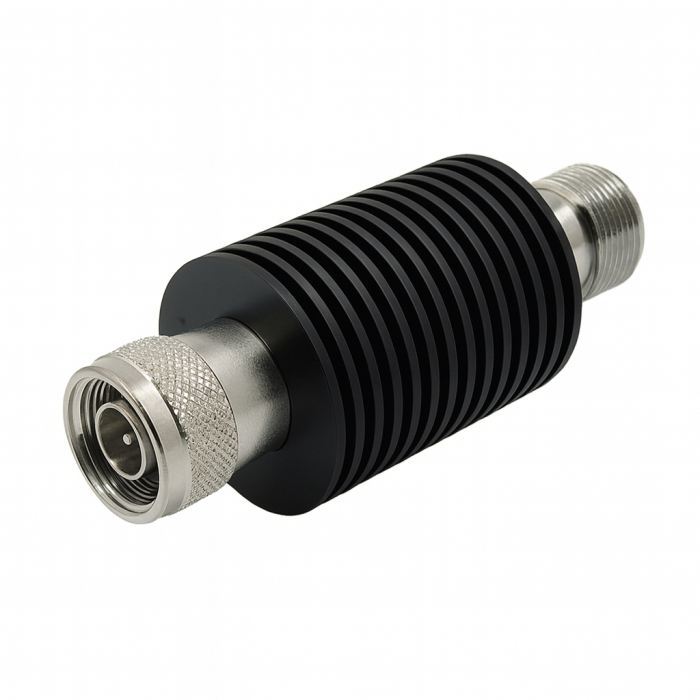

Les atténuateurs coaxiaux RF permettent de réduire précisément la puissance d’un signal sans en déformer la forme d’onde, afin de protéger les équipements, adapter les niveaux et maîtriser le budget de liaison. La gamme couvre des versions fixes (valeur dB déterminée) et variables/à pas, en 50 Ω (option 75 Ω), avec connectique SMA / N / DIN (mâle ou femelle).

Avantages :

• Faible VSWR (jusqu’à ≤ 1,20–1,25) pour limiter les ondes stationnaires.
• Tolérance d’atténuation serrée (±0,3 à ±1,5 dB selon bande/valeur).
• Large couverture fréquentielle : du DC à 18 GHz selon modèles.
• Tenue en puissance étagée : 1–5 W, 10–30–50–100–200–300–500 W et plus.
• Robustesse : options d’étanchéité (IP60 / IP65), finition Noir ou Argent, large plage de températures (jusqu’à −55 °C → +125 °C).

Caractéristiques principales :

• Impédance : 50 Ω (option 75 Ω).
• Connecteurs : SMA, N, DIN – mâle ou femelle.
• Plages de fréquences typiques : DC–3 GHz, DC–5 GHz, DC–8 GHz, DC–12.4 GHz, DC–18 GHz.
• Valeurs d’atténuation : 3–6–10–20–30–40–50–60 dB (selon bande).
• Puissance moyenne : 1–5 W, 10 W, 30 W, 50 W, 100 W, 200 W, 300 W, 500 W (et plus sur demande).
• Température de service : −40 °C → +80 °C ou −55 °C → +125 °C (option).

Applications typiques :

• Protection d’entrée d’analyseurs, récepteurs et LNA.
• Étalonnage et equalization de niveaux sur bancs RF/micro-ondes.
• Adaptation de puissance en stations de base, DAS, répéteurs.
• Qualification CEM et essais de robustesse d’équipements RF.

Pourquoi choisir ces atténuateurs RF ?

Parce qu’ils offrent une atténuation précise et répétable avec un VSWR faible, des puissances disponibles de 1 W à 500 W+, et une connectique standard (SMA/N/DIN) facilitant l’intégration sur site et en laboratoire. Les options variables/à pas, d’étanchéité IP et de température étendue couvrent aussi bien les environnements indoor que sévères.

Spécifications techniques :
