Description

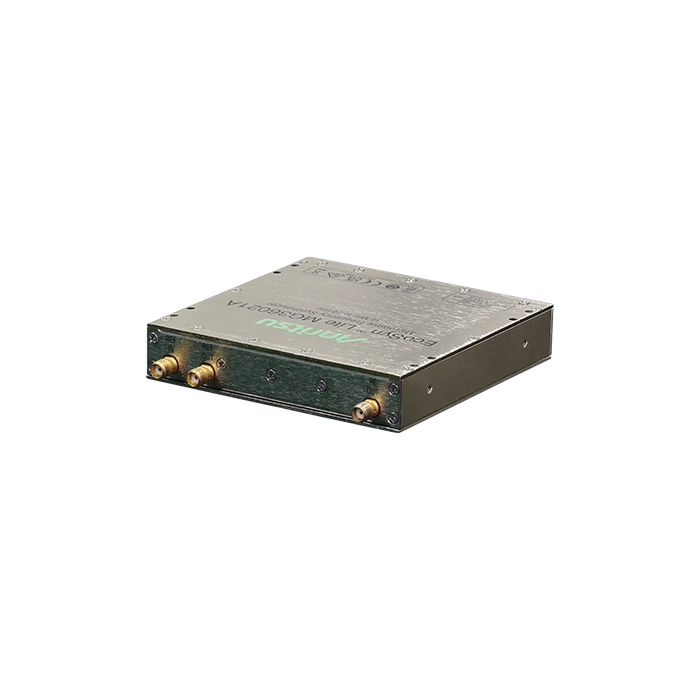

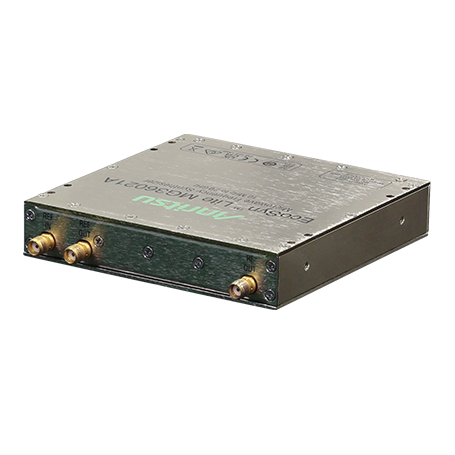

Le MG36021A EcoSyn™ Lite est un module de synthèse de fréquence micro-ondes compact couvrant de 10 MHz à 20 GHz, avec une résolution de 0,001 Hz et un temps de commutation jusqu’à 50 µs en mode liste. Il intègre une référence interne OCXO 10 MHz pour une excellente stabilité et délivre une pureté spectrale de niveau instrument de paillasse, dans un format 101,6 × 101,6 × 20,32 mm adapté à l’embarqué. :contentReference[oaicite:0]{index=0}
Avantages :
- Large couverture RF : 10 MHz → 20 GHz avec pas fin de 0,001 Hz.
- Agilité très rapide : 50 µs en liste déclenchée (64 000 points), 500 µs par commande SPI individuelle.
- Pureté spectrale « instrument-grade » : harmoniques typ. −10 dBc, non-harmoniques ≤ −60 dBc.
- Niveaux de sortie élevés : jusqu’à +20 dBm (<3,7 GHz), +18 dBm (3,7–20 GHz), contrôle d’amplitude > 20 dB.
- Bas bruit de phase : par ex. à 1 GHz typ. −137 dBc/Hz @1 kHz et −151 dBc/Hz @10 MHz d’écart.
- Interfaces simples : USB-C (SCPI/QuickSyn® natif) et SPI 14 broches pour intégration directe.
- Faible consommation : 12 V DC, ~15 W nominal, empreinte 4″×4″.
Caractéristiques principales :
- Fréquence & agilité : 10 MHz–20 GHz ; résolution 0,001 Hz ; stabilité ±0,3 ppm ; précision ref. ±5 ppb ; switching 50 µs (liste), 500 µs (SPI).
- Niveau RF : +15 dBm (10–50 MHz), +20 dBm (50 MHz–3,7 GHz), +18 dBm (3,7–20 GHz) ; précision ±1,5 dB ; pas 0,5 dB ; extinction > 60 dB.
- Référence 10 MHz : sortie +5 dBm (±2 dB), mute ≤ −60 dBm ; entrée externe acceptée (+5 dBm ±10 dB).
- Phase noise (typ.) : à 1 GHz : −137 dBc/Hz @1 kHz ; −143 @10 kHz ; −151 @10 MHz. À 10 GHz : −118 @1 kHz ; −139 @10 MHz.
- Connectique : RF OUT SMA(f) ; REF OUT/IN SMA(f) ; USB-C ; en-tête SPI 14 broches ; sortie 12 V pour ventilateur (500 mA).
- Environnement : 0 à +50 °C en fonctionnement (MIL-PRF-28800F Classe 2/3) ; préchauffe 30 min ; conformité CE/UKCA/RCM/ICES.
- Alimentation & format : +12 V DC (±5 %) ; conso. typ. 15 W ; 101,6 × 101,6 × 20,32 mm ; 0,38 kg.
Applications typiques :
- Instrumentation économique et bancs RF compacts.
- Local Oscillator (LO) pour tests de convertisseurs et mélangeurs.
- Horlogerie optique / clocking et références de systèmes.
- Intégration embarqué Mil/Aéro et solutions OEM à faible empreinte.
Pourquoi choisir le MG36021A EcoSyn Lite ?
Parce qu’il offre une densité de performance exceptionnelle (20 GHz, 50 µs, +20 dBm, phase noise bas) avec des interfaces ouvertes (SCPI/QuickSyn®, USB-C, SPI) et une stabilité OCXO — le tout dans un format 4″×4″ optimisé pour la paillasse comme pour l’intégration OEM. Distribué et supporté par ES France, il sécurise vos développements RF du laboratoire au système final.
