Description

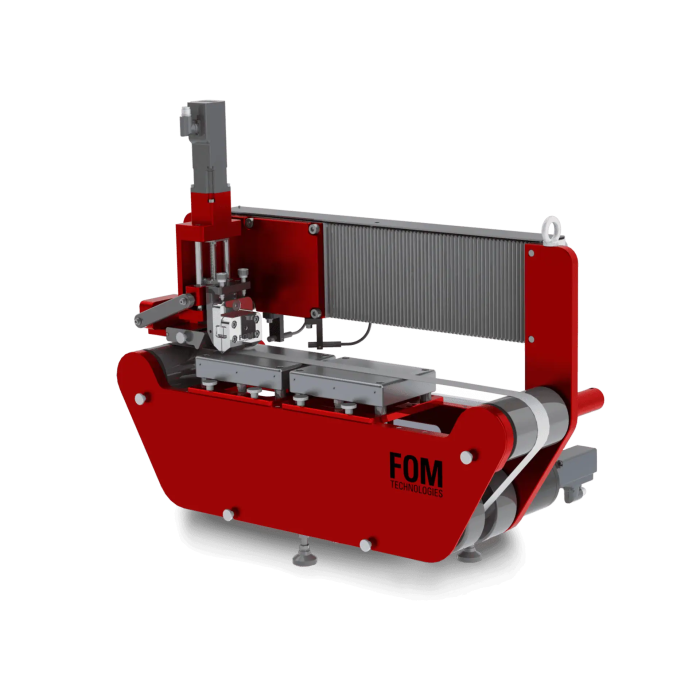

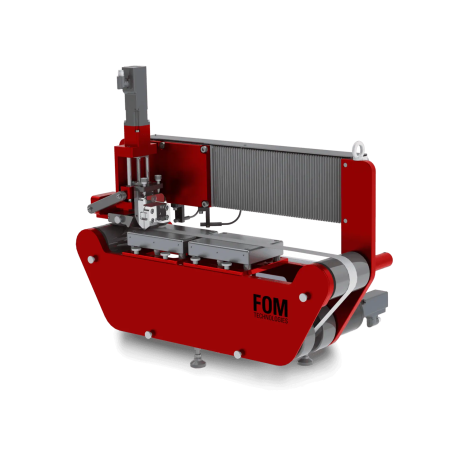

Le Photon RtoR est un système de dépôt slot-die compact conçu pour les expériences in situ sur lignes de faisceau (synchrotron) et pour le développement de procédés en laboratoire. Sa mécanique rigide, son pilotage à distance et ses boucles de contrôle assurent une reproductibilité élevée des dépôts tout en restant simple à déplacer et à installer sous hotte ou sur plateforme expérimentale.
Avantages :
- Prêt synchrotron : châssis compact, pilotage à distance, intégration aisée sur beamline.
- Précision micrométrique : axes X-Z motorisés avec résolution de positionnement de 1 µm.
- Fenêtre procédé large : largeur de dépôt 1 à 50 mm, vitesse 0,01 à 5,0 m·min⁻¹, longueur jusqu’à 15 m.
- Gestion thermique intégrée : plateau substrat jusqu’à 200 °C, tête slot-die jusqu’à 80 °C.
- Fluidique maîtrisée : pompe seringue 1 à 300 mL, compatibilité têtes standard de slot-die.
- Traçabilité : enregistrement des paramètres, profils de température, vitesses et débits pour la répétabilité.
Caractéristiques principales :
- Architecture : slot-die coater autonome avec PLC intégré et commande logicielle à distance.
- Mouvements : axes X et Z motorisés, résolution 1 µm ; alignement fin tête-substrat.
- Capacités de coating : largeur 1–50 mm ; vitesse 0,01–5,0 m·min⁻¹ ; longueur jusqu’à 15 000 mm.
- Thermique : plateau substrat jusqu’à 200 °C ; tête slot-die jusqu’à 80 °C.
- Gestion fluide : pompe seringue 1–300 mL ; adaptation aux encres à viscosité variable.
- Substrats : plateau standard 150 mm ; zone d’aspiration microporeuse 75 × 100 mm.
- Gabarit : environ 650 × 160 × 550 mm (L × l × H) ; masse ~22 kg — transport et installation facilités.
Applications typiques :
- Caractérisation in situ sur synchrotron : cinétique de séchage, cristallisation, transitions de phase.
- Couches minces fonctionnelles : OPV, OLED, perovskites, barrières, électrolytes solides, encres conductrices.
- Transfert procédé : mise au point laboratoire → pré-séries roll-to-roll, optimisation d’encre et d’adhésion.
Pourquoi choisir le Système de dépôt de couches minces Photon RtoR pour synchrotron :
Parce qu’il associe précision micrométrique, large fenêtre procédé et pilotage à distance dans un format réellement transportable. Conçu pour la reproductibilité et la qualité de données, il devient la plateforme idéale pour explorer, optimiser et documenter vos dépôts de couches minces, du laboratoire jusqu’aux expériences in situ les plus exigeantes.
Clients : Synchrotrons, Bessy Synchroton Berlin, Argonne National Laboratory, Lawrence Berkeley Laboratory….
