Description

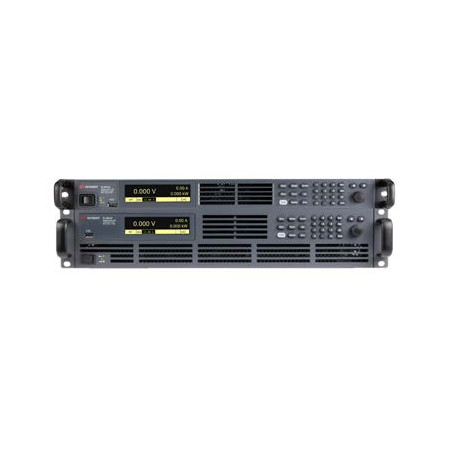

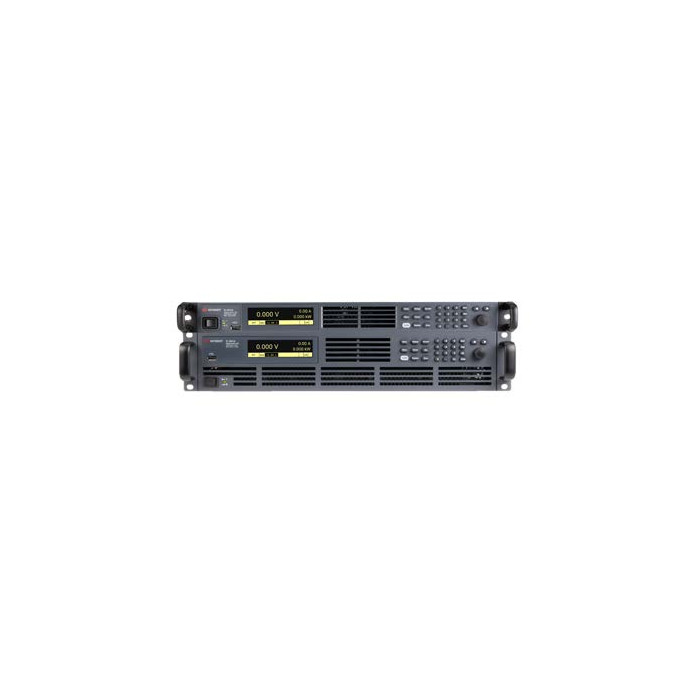

La série Keysight EL4900 regroupe des charges électroniques DC régénératives compactes (1U/2U) couvrant 2 à 12 kW, 80/500/800 V et jusqu’à 240 A. Elles intègrent la mesure tension/courant et renvoient l’énergie absorbée vers le réseau, réduisant la dissipation thermique et le coût d’exploitation. Conçues pour la R&D, la validation et la production, elles optimisent l’occupation de rack tout en simplifiant l’automatisation.
Avantages :
- Régénération d’énergie : restitution au réseau, baisse des coûts et de la climatisation.
- Haute densité : formats 1U (2/4/6 kW) et 2U (12 kW) pour une puissance maximale au mètre de rack.
- Modes polyvalents : CC, CV, CR, CP et combinaisons automatiques pour émuler des profils complexes.
- Transitoires avancés : séquences Step/List et ARB longue profondeur pour scénarios dynamiques.
- Parallélisation native : partage de courant et pilotage maître/esclave pour constituer des baies haute puissance.
- Sécurité intégrée : protections OVP/OCP/OPP/OTP, gestion des chutes transitoires, arrêt sûr du DUT.
- Connectivité ouverte : LAN, USB, CAN de série, options GPIB/RS-232/entrée analogique 0–10 V, serveur Web.
Caractéristiques principales :
- Plages DC : 80 V / 500 V / 800 V selon modèles, jusqu’à 240 A et 2–12 kW par unité.
- Mesures intégrées : V/I simultanés, calculs W, Wh, Ah, modes moyenne et acquisition rapide.
- Entrée AC : triphasé selon puissance (ex. 200–520 VAC ou 380–480 VAC), facteur de puissance élevé.
- Commandes : écran et API standard, pilotage logiciel (suite de test de puissance) sans programmation.
- Format : châssis faible hauteur (1U/2U) pour intégration dense en baies 19".
Applications typiques :
- Batteries & BMS : charge/décharge, cyclage, caractérisation avec récupération d’énergie.
- Alimentations & convertisseurs : rendement, stabilité, tests transitoires sévères.
- E-mobility & embarqué : DCDC/chargeurs on-board, profils dynamiques normalisés.
- Production : bancs parallélisés, temps de test réduit, TCO maîtrisé.
Pourquoi choisir Keysight EL4900 Series :
Pour disposer d’une charge DC régénérative compacte, scalable et éco-énergétique, capable d’émuler fidèlement vos profils de charge tout en fournissant des mesures riches et une intégration simple.
| Paramètre | EL4913A | EL4915A | EL4916A |
|---|
| Tension |
80 V |
500 V |
800 V |
| Courant |
40 A |
12 A |
8 A |
| Puissance |
2 kW |
2 kW |
2 kW |
| Précision de programmation – Tension |
0,03% + 24 mV |
0,03% + 150 mV |
0,03% + 240 mV |
| Précision de programmation – Courant |
0,1% + 40 mA |
0,1% + 12 mA |
0,1% + 8 mA |
| Précision de programmation – Résistance |
3 mΩ |
10 mΩ |
10 mΩ |
| Précision de programmation – Puissance |
0,5% + 10 W |
0,5% + 10 W |
0,5% + 10 W |
| Précision de lecture – Tension |
0,03% + 24 mV |
0,03% + 150 mV |
0,03% + 240 mV |
| Précision de lecture – Courant |
0,1% + 60 mA |
0,1% + 12 mA |
0,1% + 8 mA |
| Précision de lecture – Puissance |
0,5% + 10 W |
0,5% + 10 W |
0,5% + 10 W |
| Régulation de charge – Tension |
≤ 16 mV |
≤ 100 mV |
≤ 160 mV |
| Régulation de charge – Courant |
≤ 40 mA |
≤ 12 mA |
≤ 8 mA |
Caractéristiques complémentaires — EL491x (2 kW)
| Caractéristique | EL4913A | EL4915A | EL4916A |
|---|
| CV – Plage / Résolution / Tempco |
0–80 V / 1 mV / ≤30 ppm/°C |
0–500 V / 10 mV / ≤30 ppm/°C |
0–800 V / 10 mV / ≤30 ppm/°C |
| CC – Plage / Résolution / Tempco |
0–40 A / 10 mA / ≤50 ppm/°C |
0–12 A / 1 mA / ≤50 ppm/°C |
0–8 A / 1 mA / ≤50 ppm/°C |
| CR – Plage (Ω) / Résolution |
0,03–2 400 / 1 mΩ |
0,3–15 000 / 10 mΩ |
0,45–22 500 / 10 mΩ |
| CP – Plage / Résolution |
0–2 kW / 1 W |
0–2 kW / 1 W |
0–2 kW / 1 W |
| Pente max. montée/descente |
10 A/ms |
3 kA/s |
2 kA/s |
| Régulation secteur – V / I |
≤16 mV / ≤24 mA |
≤100 mV / ≤7,2 mA |
≤160 mV / ≤4,8 mA |
| Seuils protection – OV / OC / OP |
82 V / 42 A / 2 040 W |
530 V / 12,5 A / 2 040 W |
835 V / 8,4 A / 2 040 W |
Spécifications — Modèles EL492x (4 kW)
| Paramètre | EL4923A | EL4925A | EL4926A |
|---|
| Tension / Courant / Puissance |
80 V / 80 A / 4 kW |
500 V / 24 A / 4 kW |
800 V / 16 A / 4 kW |
| Précision prog. – Tension |
0,03% + 24 mV |
0,03% + 150 mV |
0,03% + 240 mV |
| Précision prog. – Courant |
0,1% + 80 mA |
0,1% + 24 mA |
0,1% + 16 mA |
| Précision prog. – Résistance |
3 mΩ |
10 mΩ |
10 mΩ |
| Précision prog. – Puissance |
0,5% + 20 W |
0,5% + 20 W |
0,5% + 20 W |
| Précision lecture – Tension |
0,03% + 24 mV |
0,03% + 150 mV |
0,03% + 240 mV |
| Précision lecture – Courant |
0,1% + 120 mA |
0,1% + 24 mA |
0,1% + 16 mA |
| Précision lecture – Puissance |
0,5% + 20 W |
0,5% + 20 W |
0,5% + 20 W |
| Régulation charge – V / I |
≤16 mV / ≤80 mA |
≤100 mV / ≤24 mA |
≤160 mV / ≤16 mA |
Caractéristiques complémentaires — EL492x (4 kW)
| Caractéristique | EL4923A | EL4925A | EL4926A |
|---|
| CV – Plage / Résolution / Tempco |
0–80 V / 1 mV / ≤30 ppm/°C |
0–500 V / 10 mV / ≤30 ppm/°C |
0–800 V / 10 mV / ≤30 ppm/°C |
| CC – Plage / Résolution / Tempco |
0–80 A / 10 mA / ≤50 ppm/°C |
0–24 A / 1 mA / ≤50 ppm/°C |
0–16 A / 1 mA / ≤50 ppm/°C |
| CR – Plage (Ω) / Résolution |
0,015–1 200 / 1 mΩ |
0,15–7 500 / 10 mΩ |
0,22–11 250 / 10 mΩ |
| CP – Plage / Résolution |
0–4 kW / 1 W |
0–4 kW / 1 W |
0–4 kW / 1 W |
| Pente max. montée/descente |
20 A/ms |
6 kA/s |
4 kA/s |
| Régulation secteur – V / I |
≤16 mV / ≤48 mA |
≤100 mV / ≤14,4 mA |
≤160 mV / ≤9,6 mA |
| Seuils protection – OV / OC / OP |
82 V / 84 A / 4 080 W |
530 V / 25 A / 4 080 W |
835 V / 16,8 A / 4 080 W |
Modèles EL493x (6 kW)
| Paramètre | EL4933A | EL4935A | EL4936A |
|---|
| Tension / Courant / Puissance |
80 V / 120 A / 6 kW |
500 V / 36 A / 6 kW |
800 V / 24 A / 6 kW |
| Précision prog. – Tension |
0,03% + 24 mV |
0,03% + 150 mV |
0,03% + 240 mV |
| Précision prog. – Courant |
0,1% + 120 mA |
0,1% + 36 mA |
0,1% + 24 mA |
| Précision prog. – Résistance |
3 mΩ |
10 mΩ |
10 mΩ |
| Précision prog. – Puissance |
0,5% + 30 W |
0,5% + 30 W |
0,5% + 30 W |
| Précision lecture – Tension |
0,03% + 24 mV |
0,03% + 150 mV |
0,03% + 240 mV |
| Précision lecture – Courant |
0,1% + 200 mA |
0,1% + 36 mA |
0,1% + 24 mA |
| Précision lecture – Puissance |
0,5% + 30 W |
0,5% + 30 W |
0,5% + 30 W |
| Régulation charge – V / I |
≤16 mV / ≤120 mA |
≤100 mV / ≤36 mA |
≤160 mV / ≤32 mA |
Caractéristiques complémentaires — EL493x (6 kW)
| Caractéristique | EL4933A | EL4935A | EL4936A |
|---|
| CV – Plage / Résolution / Tempco |
0–80 V / 1 mV / ≤30 ppm/°C |
0–500 V / 10 mV / ≤30 ppm/°C |
0–800 V / 10 mV / ≤30 ppm/°C |
| CC – Plage / Résolution / Tempco |
0–120 A / 10 mA / ≤50 ppm/°C |
0–36 A / 1 mA / ≤50 ppm/°C |
0–24 A / 1 mA / ≤50 ppm/°C |
| CR – Plage (Ω) / Résolution |
0,01–800 / 1 mΩ |
0,1–5 000 / 10 mΩ |
0,15–7 500 / 10 mΩ |
| CP – Plage / Résolution |
0–6 kW / 1 W |
0–6 kW / 1 W |
0–6 kW / 1 W |
| Pente max. montée/descente |
30 A/ms |
9 kA/s |
6 kA/s |
| Régulation secteur – V / I |
≤16 mV / ≤72 mA |
≤100 mV / ≤28,8 mA |
≤160 mV / ≤14,4 mA |
| Seuils protection – OV / OC / OP |
82 V / 26 A / 6 120 W |
530 V / 37 A / 6 120 W |
835 V / 25,2 A / 6 120 W |
Spécifications — Modèles EL494x (12 kW)
| Paramètre | EL4943A | EL4945A | EL4946A |
|---|
| Tension / Courant / Puissance |
80 V / 240 A / 12 kW |
500 V / 72 A / 12 kW |
800 V / 48 A / 12 kW |
| Précision prog. – Tension |
0,03% + 24 mV |
0,03% + 150 mV |
0,03% + 240 mV |
| Précision prog. – Courant |
0,1% + 240 mA |
0,1% + 72 mA |
0,1% + 48 mA |
| Précision prog. – Résistance |
3 mΩ |
10 mΩ |
10 mΩ |
| Précision prog. – Puissance |
0,5% + 60 W |
0,5% + 60 W |
0,5% + 60 W |
| Précision lecture – Tension |
0,03% + 24 mV |
0,03% + 150 mV |
0,03% + 240 mV |
| Précision lecture – Courant |
0,1% + 380 mA |
0,1% + 72 mA |
0,1% + 48 mA |
| Précision lecture – Puissance |
0,5% + 60 W |
0,5% + 60 W |
0,5% + 60 W |
| Régulation charge – V / I |
≤16 mV / ≤240 mA |
≤100 mV / ≤72 mA |
≤160 mV / ≤64 mA |
Caractéristiques complémentaires — EL494x (12 kW)
| Caractéristique | EL4943A | EL4945A | EL4946A |
|---|
| CV – Plage / Résolution / Tempco |
0–80 V / 1 mV / ≤30 ppm/°C |
0–500 V / 10 mV / ≤30 ppm/°C |
0–800 V / 10 mV / ≤30 ppm/°C |
| CC – Plage / Résolution / Tempco |
0–240 A / 10 mA / ≤50 ppm/°C |
0–72 A / 10 mA / ≤50 ppm/°C |
0–48 A / 10 mA / ≤50 ppm/°C |
| CR – Plage (Ω) / Résolution |
0,005–400 / 1 mΩ |
0,05–2 500 / 10 mΩ |
0,08–3 750 / 10 mΩ |
| CP – Plage / Résolution |
0–12 kW / 1 W |
0–12 kW / 1 W |
0–12 kW / 1 W |
| Pente max. montée/descente |
60 A/ms |
18 kA/s |
12 kA/s |
| Régulation secteur – V / I |
≤16 mV / ≤144 mA |
≤100 mV / ≤57,6 mA |
≤160 mV / ≤28,8 mA |
| Seuils protection – OV / OC / OP |
82 V / 252 A / 12 240 W |
530 V / 75 A / 12 240 W |
835 V / 50,4 A / 12 240 W |
Caractéristiques communes — Tous modèles
| Temps de traitement commande |
≤ 0,1 ms (GPIB, réglages simples) |
| Parallélisation |
Jusqu’à 16 unités (mode primaire/secondaire) |
| Interfaces PC |
LXI 1.5, LAN 10/100/1000, USB 2.0 (USB-TMC), GPIB (SCPI-1993 / IEEE-488.2), CAN 2.0A/2.0B (CANopen), Entrées/sorties analogiques 0–10 V, serveur Web intégré |
| Arbitraire (Constant dwell) |
Jusqu’à 65 535 points ; dwell global 1 ms à 3 600 s |
| Entrée AC (récap.) |
3 phases L1 L2 L3 PE ; 1U/2U selon modèle ; 110–520 VAC (2 & 4 kW) ; 380–520 VAC (6 & 12 kW). 6/12 kW possibles à 200–208 VAC avec –35% de courant/puissance |
| VA maxi |
2,25 kVA (2 kW) / 4,5 kVA (4 kW) / 6,5 kVA (6 kW) / 13 kVA (12 kW) ; I AC max : 12,5 A (jusqu’à 6 kW), 25 A (12 kW) |
| Facteur de puissance |
0,99 (nominal et puissance nominale) |
| Environnement |
0–40 °C opération ; 20–80 % RH ; –10–70 °C stockage ; altitude ≤ 2 000 m ; catégorie d’installation II |
| Compatibilité / Sécurité |
EMC CE, C-Tick, ICES-001 ; Sécurité CE/US/Canada |
| Poids typique |
2 kW: 12 kg | 4 kW: 13,5 kg | 6 kW: 15 kg | 12 kW: 30 kg |
| Format |
1U (jusqu’à 6 kW) ; 2U (12 kW), pleine largeur rack |
Caractéristiques d’entrée (zones V/I & Rmin)
| Modèle | V1 | V2 | V3 | I1 | I2 | Résistance minimale de charge (Rmin) |
|---|
| EL4913A |
80 V |
50 V |
0,8 V |
40 A |
25 A |
20 mΩ |
| EL4915A |
500 V |
167 V |
2,5 V |
12 A |
4 A |
208 mΩ |
| EL4916A |
800 V |
250 V |
4 V |
8 A |
2,5 A |
500 mΩ |
| EL4923A |
80 V |
50 V |
0,8 V |
80 A |
50 A |
10 mΩ |
| EL4925A |
500 V |
167 V |
2,5 V |
24 A |
8 A |
104 mΩ |
| EL4926A |
800 V |
250 V |
4 V |
16 A |
5 A |
250 mΩ |
| EL4933A |
80 V |
50 V |
0,8 V |
120 A |
75 A |
6,7 mΩ |
| EL4935A |
500 V |
167 V |
2,5 V |
36 A |
12 A |
70 mΩ |
| EL4936A |
800 V |
250 V |
4 V |
24 A |
7,5 A |
166 mΩ |
| EL4943A |
80 V |
50 V |
0,8 V |
240 A |
150 A |
3,3 mΩ |
| EL4945A |
500 V |
167 V |
2,5 V |
72 A |
24 A |
35 mΩ |
| EL4946A |
800 V |
250 V |
4 V |
48 A |
15 A |
83 mΩ |
