Description

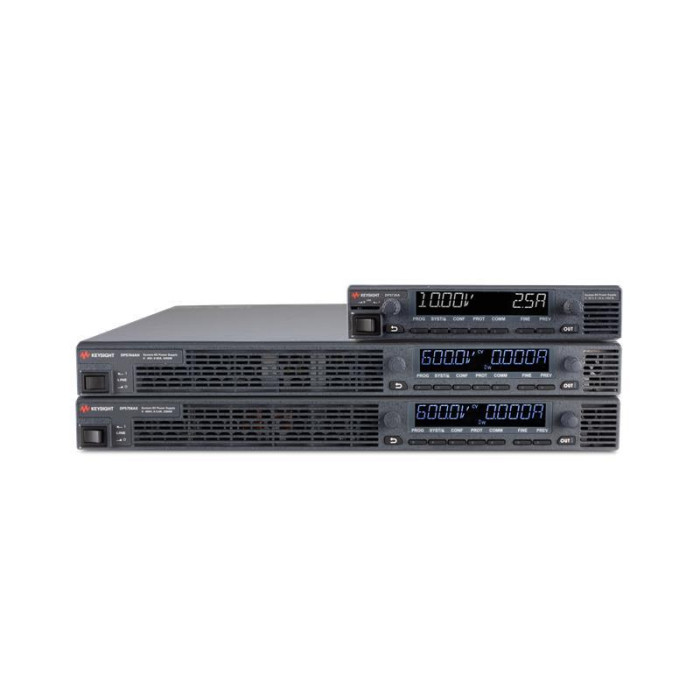

La série Keysight DP5700 regroupe 40 modèles mono-sortie au format 1U — versions 1,5 kW demi-rack et 3,4 kW plein-rack — couvrant jusqu’à 600 V et 150 A (1,5 kW) ou 340 A (3,4 kW). Elles intègrent la mesure V/I, des protections OVP/UVP/OCP/OTP et une sécurité par carte SD amovible. Les interfaces LAN/USB/GPIB (compatibles LXI Class C) et la mise en parallèle ou série permettent une intégration facile et évolutive des bancs de test. Conçues pour les laboratoires et la production, ces alimentations offrent haute densité, fiabilité et traçabilité des données.
Avantages :
- Haute densité 1U : demi-rack (1,5 kW) ou plein-rack (3,4 kW) pour optimiser l’espace baie.
- Sécurité des données : carte SD amovible pour assainissement en environnements sensibles.
- Scalabilité simple : parallélisation jusqu’à 4 unités (courant) et sérialisation × 2 (tension).
- Utilisation intuitive : double affichage V/I, encodeurs fins/grossiers, verrouillage du panneau.
- Intégration système rapide : SCPI/IVI, serveur web, interfaces LAN/USB/GPIB.
- Entrées AC universelles : 1,5 kW en 100-240 V mono ; 3,4 kW en 200-240 V mono ou 200-240/380-480 V tri.
Caractéristiques principales :
- Plages de sortie typique :
- 1,5 kW : 0-10/20/30/40/60/80/100/150/300/600 V (jusqu’à 150 A selon modèle).
- 3,4 kW : 0-10/20/30/40/60/80/100/150/300/600 V (jusqu’à 340 A selon modèle).
- Temps de rétablissement : ≤ 1-2 ms selon gamme.
- Précision de programmation : jusqu’à quelques mV/mA suivant modèle.
- Protections complètes : OVP, UVP, OCP, OTP + compensation de sense à distance.
- Programmation analogique : 0-5/10 V ou 0-5/10 kΩ pour commande et monitoring.
- Environnement : 0-40 °C, HR 20-90 %, altitude jusqu’à 3000 m (derating appliqué).
Tableau comparatif (vue d’ensemble) :
| Format | Puissance | Plages typique | Courant max | Entrée AC | Interfaces |
|---|
| 1U demi-rack |
1,5 kW |
0–10 à 0–600 V |
jusqu’à 150 A |
100–240 V (1φ) |
LAN, USB 2.0, GPIB |
| 1U plein-rack |
3,4 kW |
0–10 à 0–600 V |
jusqu’à 340 A |
200–240 V (1φ) / 200–240 ou 380–480 V (3φ) |
LAN, USB 2.0, GPIB |
Spécifications techniques principales :
Modèles 1,5 kW – DP5721A à DP5736A :
| Modèle | Tension | Courant | Puissance | Ondulation (CV rms) | Précision V/I | Temps de recouvrement |
|---|
| DP5721A |
0-10 V |
150 A |
1,5 kW |
6 mV |
≤ 5 mV / ≤ 300 mA |
≤ 1 ms |
| DP5722A |
0-20 V |
75 A |
1,5 kW |
6 mV |
≤ 10 mV / ≤ 150 mA |
≤ 1 ms |
| DP5723A |
0-30 V |
50 A |
1,5 kW |
6 mV |
≤ 15 mV / ≤ 100 mA |
≤ 1 ms |
| DP5724A |
0-40 V |
38 A |
1,5 kW |
7 mV |
≤ 20 mV / ≤ 76 mA |
≤ 1 ms |
| DP5726A |
0-60 V |
25 A |
1,5 kW |
7 mV |
≤ 30 mV / ≤ 50 mA |
≤ 1 ms |
| DP5728A |
0-80 V |
19 A |
1,5 kW |
8 mV |
≤ 40 mV / ≤ 38 mA |
≤ 1 ms |
| DP5730A |
0-100 V |
15 A |
1,5 kW |
30 mV |
≤ 50 mV / ≤ 30 mA |
≤ 1 ms |
| DP5731A |
0-150 V |
10 A |
1,5 kW |
20 mV |
≤ 75 mV / ≤ 20 mA |
≤ 2 ms |
| DP5733A |
0-300 V |
5 A |
1,5 kW |
45 mV |
≤ 150 mV / ≤ 10 mA |
≤ 2 ms |
| DP5736A |
0-600 V |
2,6 A |
1,5 kW |
100 mV |
≤ 300 mV / ≤ 5,2 mA |
≤ 2 ms |
Modèles 3,4 kW – DP5741AS à DP5756AH :
| Modèle | Tension | Courant | Puissance | Ondulation (CV rms) | Précision V/I | Temps de recouvrement |
|---|
| DP5741AS/L/H |
0-10 V |
340 A |
3,4 kW |
8 mV |
≤ 5 mV / ≤ 680 mA |
≤ 1 ms |
| DP5742AS/L/H |
0-20 V |
170 A |
3,4 kW |
10 mV |
≤ 10 mV / ≤ 340 mA |
≤ 1 ms |
| DP5743AS/L/H |
0-30 V |
112 A |
3,36 kW |
10 mV |
≤ 15 mV / ≤ 224 mA |
≤ 1 ms |
| DP5744AS/L/H |
0-40 V |
85 A |
3,4 kW |
12 mV |
≤ 20 mV / ≤ 170 mA |
≤ 1 ms |
| DP5746AS/L/H |
0-60 V |
56 A |
3,36 kW |
15 mV |
≤ 30 mV / ≤ 112 mA |
≤ 1 ms |
| DP5748AS/L/H |
0-80 V |
42 A |
3,36 kW |
15 mV |
≤ 40 mV / ≤ 84 mA |
≤ 1 ms |
| DP5750AS/L/H |
0-100 V |
34 A |
3,4 kW |
15 mV |
≤ 50 mV / ≤ 68 mA |
≤ 1 ms |
| DP5751AS/L/H |
0-150 V |
22,5 A |
3,38 kW |
20 mV |
≤ 75 mV / ≤ 45 mA |
≤ 2 ms |
| DP5753AS/L/H |
0-300 V |
11,5 A |
3,45 kW |
60 mV |
≤ 150 mV / ≤ 23 mA |
≤ 2 ms |
| DP5756AS/L/H |
0-600 V |
5,6 A |
3,36 kW |
100 mV |
≤ 300 mV / ≤ 11,2 mA |
≤ 2 ms |
Caractéristiques communes :
| Caractéristique | Valeur |
|---|
| Commande et réponse |
Temps de réponse ≤ 10 ms ; 10 états mémorisables |
| Programmation analogique |
Entrée 0-5 V / 0-10 V ou 0-5 kΩ / 0-10 kΩ ; impédance 150 kΩ |
| Langage |
SCPI-1999, pilotes IVI.NET, compatibilité LXI 1.5 |
| Interfaces |
LAN (10/100 Base-T), USB 2.0, GPIB IEEE-488 |
| Protection |
OVP, UVP, OCP, OTP + détection de défaut température |
| Environnement |
0–40 °C, HR 20–90 %, altitude ≤ 3000 m (dérating au-delà de 2000 m) |
| Bruit acoustique |
1,5 kW : ≤ 59 dB(A) – 3,4 kW : ≤ 58 dB(A) |
| Conformité EMC/sécurité |
CE, UKCA, NMB-001 Canada, IEC/EN 61010-1 |
| Stockage température |
−30 à +85 °C |
Applications typiques :
- Laboratoire et production : alimentation DUT haute densité avec protections intégrées.
- Électronique de puissance : caractérisation de convertisseurs et de bus DC.
- Automatisation de tests : bancs SCPI/IVI et mise en baie 1U compacte.
- Environnements sécurisés : gestion des données via carte SD amovible.
Pourquoi choisir la série Keysight DP5700 :
Pour disposer d’alimentations DC 1U compactes, sécurisées et hautement intégrables avec la souplesse de la mise en parallèle ou en série. La série DP
