Description

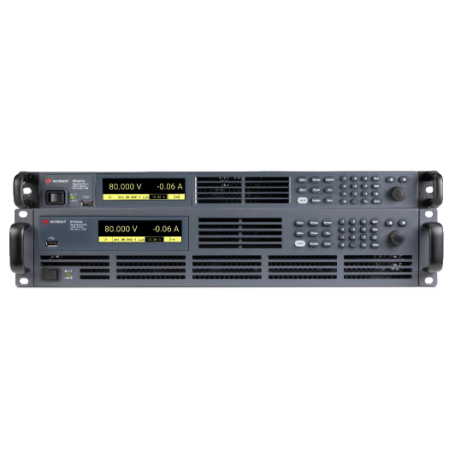

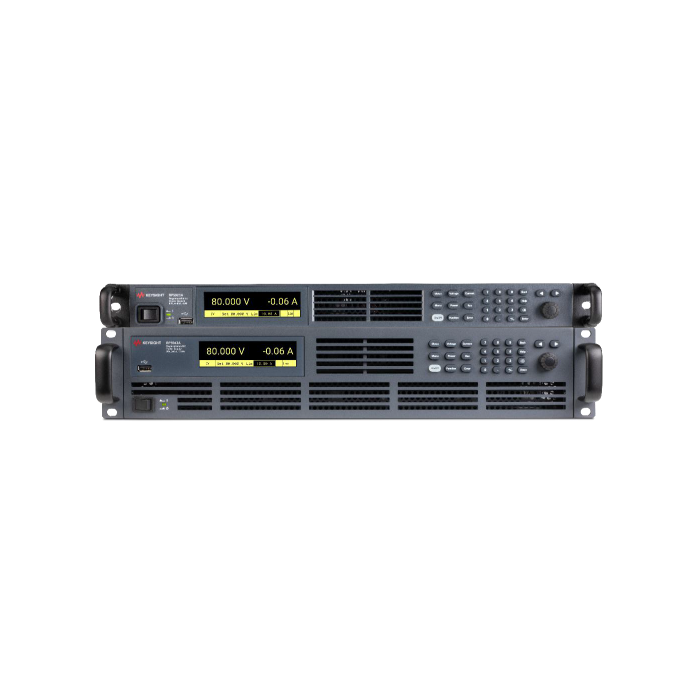

La série Keysight RP5900 regroupe des alimentations DC régénératives bidirectionnelles combinant dans un même châssis une source DC et une charge électronique programmable. Fonctionnant en mode deux quadrants (source/sink), elles peuvent à la fois fournir ou absorber du courant tout en réinjectant jusqu’à 95 % de l’énergie absorbée sur le réseau. Disponibles en puissances de 2 kW à 12 kW, avec des tensions de sortie jusqu’à 80 V, 500 V et 800 V et des courants jusqu’à ±240 A, ces alimentations s’adressent aussi bien aux applications de tests de batteries, de convertisseurs, de chaînes de traction électriques ou d’énergies renouvelables.
Avantages :
- Fonction bidirectionnelle complète : source et charge régénérative dans un seul équipement.
- Régénération réseau jusqu’à 95 % : réduction de la consommation et des besoins de refroidissement.
- Sortie autoranging : couverture élargie en tension et courant avec un seul modèle.
- Profils dynamiques : modes STEP, LIST et ARB jusqu’à 65 535 points.
- Émulation de batterie avec paramétrage de la capacité, de la résistance interne et du SOC.
- Fonction de parallélisation jusqu’à 16 unités (puissance totale jusqu’à 192 kW).
- Protections rapides intégrées : OVP, OCP, OPP, UVP, OTP pour une sécurité maximale.
- Compatibilité logicielle avec la suite PathWave pour le contrôle et la simulation batterie.
Caractéristiques principales :
- Plage de puissance : 2 kW / 4 kW / 6 kW / 12 kW.
- Plage de tension : 80 V / 500 V / 800 V (autoranging).
- Courant maximal : jusqu’à ±240 A selon le modèle.
- Modes de fonctionnement : CV, CC, CR, CP, et combinaisons (CV+CC, CV+CR, CC+CR, AUTO).
- Mesures intégrées : tension, courant, puissance, Ah, Wh (moyennées ou numérisées).
- Interfaces : LAN (LXI 1.5), USB-TMC, CAN (CANopen), options GPIB / RS-232 / analogique / I/O numérique.
- Entrée AC : triphasée 200–520 VAC (2–4 kW) ou 380–480 VAC (6–12 kW).
- Température de fonctionnement : 0 à +40 °C.
Comparatif des modèles :
| Modèle | Tension max. | Courant max. (source/sink) | Puissance | Format |
|---|
| RP591xA |
80 / 500 / 800 V |
±40 / ±12 / ±8 A |
2 kW |
1U |
| RP592xA |
80 / 500 / 800 V |
±80 / ±24 / ±16 A |
4 kW |
1U |
| RP593xA |
80 / 500 / 800 V |
±120 / ±36 / ±24 A |
6 kW |
1U |
| RP594xA |
80 / 500 / 800 V |
±240 / ±72 / ±48 A |
12 kW |
2U |
Spécifications principales :
| Paramètre | Modèle 80 V | Modèle 500 V | Modèle 800 V |
|---|
| Plage de tension |
0–80 V |
0–500 V |
0–800 V |
| Plage de courant |
±40 à ±240 A |
±12 à ±72 A |
±8 à ±48 A |
| Plage de puissance |
2 / 4 / 6 / 12 kW |
2 / 4 / 6 / 12 kW |
2 / 4 / 6 / 12 kW |
| Précision tension |
0,03 % + 24 mV |
0,03 % + 150 mV |
0,03 % + 240 mV |
| Précision courant |
0,1 % + (40–240 mA) |
0,1 % + (12–72 mA) |
0,1 % + (8–48 mA) |
| Précision puissance |
0,5 % + (10–60 W) |
0,5 % + (10–60 W) |
0,5 % + (10–60 W) |
| Ondulation (crête-à-crête) |
≤200 mVp-p |
≤500 mVp-p |
≤1000 mVp-p |
| Ondulation RMS |
≤80 mVrms |
≤100 mVrms |
≤160 mVrms |
| Régulation de charge (tension) |
≤16 mV |
≤100 mV |
≤160 mV |
| Régulation de charge (courant) |
≤40–240 mA |
≤12–72 mA |
≤8–64 mA |
| Temps de recouvrement transitoire |
≤1 ms (variation de 25 % à 90 % de charge) |
| Bande de stabilisation |
0,8 V |
5 V |
8 V |
| Temps de montée/descente (à vide) |
15 / 30 ms |
30 / 30 ms |
30 / 30 ms |
| Temps de montée/descente (en charge) |
30 / 15 ms |
60 / 30 ms |
60 / 30 ms |
| Rendement |
Jusqu’à 93 % |
| Facteur de puissance |
0,99 à pleine charge |
| Raccordement en parallèle |
Jusqu’à 16 unités (mode maître/esclave) |
| Niveau sonore |
≤78,5 dB(A) |
| Dimensions (L × H × P) |
1U : 483 × 44 × 650 mm / 2U : 483 × 88 × 650 mm |
| Poids |
1U : 12–15 kg / 2U : 30 kg |
Applications typiques :
- Tests de batteries et BMS : charge/décharge cyclée avec récupération d’énergie.
- Convertisseurs DC/DC, onduleurs, chargeurs : caractérisation de rendement, transitoires et stabilité.
- Automobile et aéronautique : séquences multi-rails, simulations de démarrage, surtensions et sous-tensions.
- Production et validation : bancs de tests parallélisés jusqu’à 192 kW.
Pourquoi choisir la série Keysight RP5900 :
Parce qu’elle intègre à la fois une source et une charge régénérative dans un format compact, la série RP5900 offre une flexibilité maximale pour les essais de puissance modernes. Son rendement élevé, son sortie autoranging, ses profils dynamiques ARB et sa capacité de régénération réseau permettent de réduire les coûts d’exploitation tout en augmentant la productivité. Avec le support technique et la compétence d’ES France / ES Canada, vous bénéficiez d’un accompagnement local, d’un service pérenne et d’une instrumentation à la pointe de la performance.
