Description

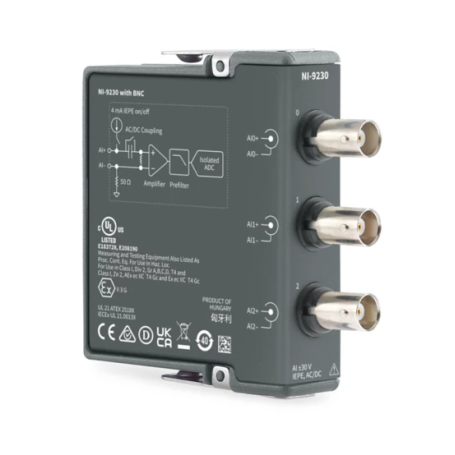

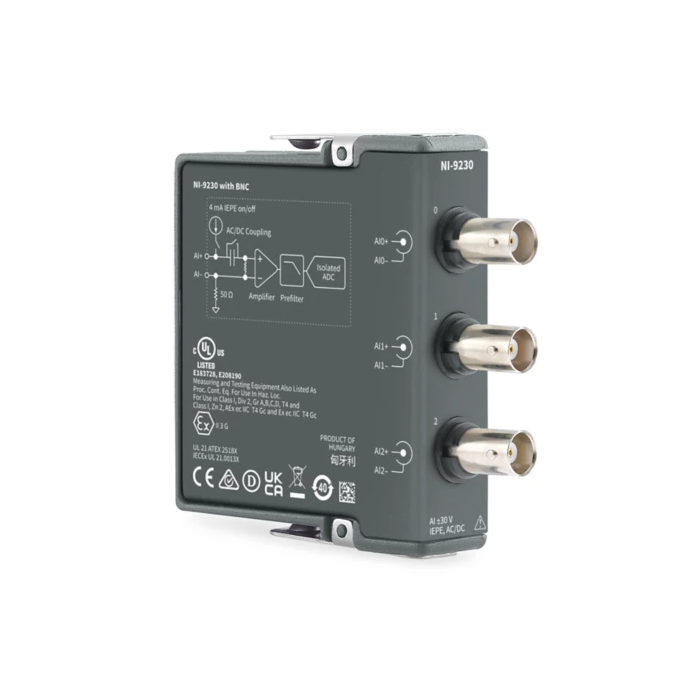

Le NI-9230 est un module d’entrée analogique dynamique haute résolution conçu pour les mesures de vibrations, de chocs et de signaux acoustiques à l’aide de capteurs IEPE (Integrated Electronics Piezo-Electric) ou de capteurs de tension. Intégré aux systèmes CompactDAQ ou CompactRIO de National Instruments, il offre des mesures simultanées 24 bits sur trois voies différentielles avec une précision exceptionnelle, une large plage de tension et un bruit extrêmement faible. Grâce à sa conception robuste et à sa plage de température étendue, il est idéal pour les applications industrielles, automobiles et de test structurel.
Avantages :
- 3 entrées analogiques simultanées pour des mesures dynamiques précises et synchronisées.
- Résolution 24 bits avec convertisseur Delta-Sigma et pré-filtrage analogique intégré.
- Compatibilité IEPE avec excitation programmable (4 mA typ.) pour accéléromètres et microphones.
- Large plage d’entrée jusqu’à ±31,5 V, adaptée à une grande variété de capteurs.
- Faible bruit et rapport signal/bruit élevé pour des mesures à très haute fidélité.
- Plage de température étendue (-40 °C à +70 °C) et conception robuste IP40.
- Intégration directe avec les plateformes NI CompactDAQ, CompactRIO, Single-Board RIO et EtherCAT.
- Support de capteurs intelligents avec compatibilité TEDS IEEE 1451.4.
Caractéristiques principales :
- Nombre de voies : 3 voies d’entrée analogiques simultanées différentielles
- Résolution ADC : 24 bits (convertisseur Delta-Sigma avec filtrage analogique)
- Taux d’échantillonnage : de 0,985 kS/s à 12,8 kS/s (interne) – jusqu’à 12,84 kS/s (externe)
- Plage de mesure : ±31,5 V (typique)
- Fréquence de coupure AC : 0,1 Hz (-3 dB)
- Type d’entrée : AC/DC (sélection logicielle)
- Excitation IEPE : 4 mA typique / 22 V min. de conformité
- Bruit d’entrée (typique) : 97 µV RMS à 12,8 kS/s (DC couplé)
- Rapport signal/bruit : jusqu’à 107 dB FS
- THD : -95 dB à 1 kHz
- CMRR : 107 dB à 60 Hz (canal-terre)
- Impédance d’entrée différentielle : 324 kΩ
- Protection surtension : ±45 V
- Alimentation : 1 W max (1,5 W pour version BNC)
Performances de précision :
- Erreur de gain (calibré, typique à 23 °C) : 0,10 %
- Erreur d’offset (calibré) : 0,023 % de la plage
- Dérive de gain : ±25 ppm/°C
- Dérive d’offset : ±320 µV/°C (DC couplé)
- Intervalle de recalibration recommandé : 1 an
Environnement et connectique :
- Connecteurs disponibles : bornier à vis, terminal encliquetable ou BNC
- Température de fonctionnement : -40 °C à +70 °C
- Humidité relative : 10 % à 90 %, sans condensation
- Résistance aux vibrations : 5 g RMS (10–500 Hz)
- Résistance aux chocs : 30 g (11 ms demi-sinusoïdal)
- Protection : IP40, Catégorie de mesure I
- Isolation : 60 V DC continu / 1 000 V RMS (test diélectrique 5 s)
- Poids : 142 g (bornier à vis) à 159 g (version BNC)
Applications typiques :
- Analyse vibratoire sur moteurs, compresseurs, roulements et structures mécaniques.
- Acquisition acoustique avec microphones IEPE pour essais NVH (Noise, Vibration & Harshness).
- Surveillance de l’état machine et détection de défauts en maintenance prédictive.
- Essais mécaniques et dynamiques dans les environnements de R&D ou bancs de test.
- Intégration sur plateformes CompactDAQ et CompactRIO pour mesures synchronisées.
Pourquoi choisir le NI-9230 :
Le NI-9230 associe la haute fidélité de mesure d’un convertisseur 24 bits à une architecture robuste adaptée aux environnements industriels. Sa compatibilité IEPE et son couplage AC/DC le rendent idéal pour les applications de vibrations, chocs et acoustique. Grâce à la plateforme CompactDAQ / CompactRIO et au logiciel FlexLogger™ ou LabVIEW™, il permet une intégration rapide, un étalonnage fiable et une analyse approfondie des signaux dynamiques, le tout dans un format compact et durable.
