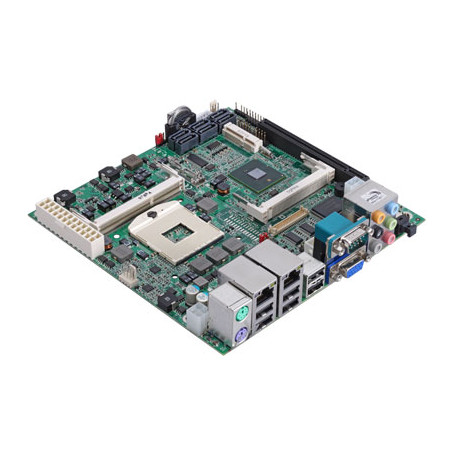

Carte mère Mini-ITX – Intel Core i7/i5/i3 mobile : LV-67F | COMMELL

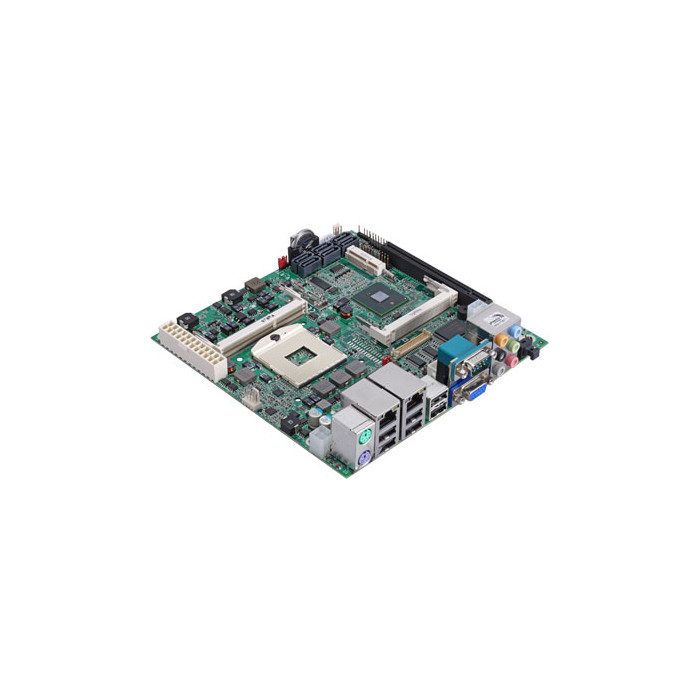

La LV-67F est une carte mère industrielle au format Mini-ITX (170 × 170 mm) développée par Commell. Conçue pour les applications embarquées et industrielles exigeant puissance et fiabilité, elle prend en charge les processeurs Intel® Core™ i7, i5, i3, Celeron et Pentium Mobile sur socket rPGA988A avec le chipset Intel QM57. Grâce à sa large connectivité (PCIe, Mini PCI, LVDS, SATA, USB, LAN Gigabit), la LV-67F est idéale pour les systèmes d’automatisation, les bornes interactives, la vision industrielle et les applications d’affichage numérique.

Avantages :

• Compatibilité processeurs Intel® Core™ i7/i5/i3 Mobile pour un excellent rapport performance/consommation.
• Format Mini-ITX compact (170 × 170 mm) facile à intégrer dans des systèmes industriels ou embarqués.
• Jusqu’à 8 Go de mémoire DDR3 SO-DIMM pour des performances multitâches optimales.
• 6 ports SATA II pour le stockage haute vitesse (300 MB/s).
• Double port LAN Gigabit Intel® 82574L pour la redondance ou le basculement réseau.
• Sorties vidéo multiples : VGA, LVDS et options DVI ou CRT secondaires selon le modèle.
• Audio HD 7.1 canaux Realtek ALC888 avec sortie SPDIF intégrée.
• Extensibilité avancée via PCIe x16, Mini PCI et Mini PCI Express.
• Alimentation flexible : ATX 20 broches ou entrée DC 9–24 V (jusqu’à 30 V opérationnel).
• Supporte ACPI 2.0 et Watchdog Timer intégré pour la supervision système.

Caractéristiques principales :

• Format : Mini-ITX (170 mm × 170 mm)
• Processeur : Intel® Core™ i7 / i5 / i3 / Celeron® / Pentium® Mobile (rPGA988A)
• Chipset : Intel QM57
• Mémoire : 2 × DDR3 SO-DIMM 800/1066 MHz, jusqu’à 8 Go
• Stockage : 6 × SATA II (300 MB/s)
• Affichage : VGA intégré (selon CPU), LVDS 24 bits double canal, DVI (option LV-67FXD), CRT secondaire (option LV-67FXT)
• Audio : Realtek ALC888 HD Audio, 7.1 canaux, SPDIF
• Réseau : 2 × Intel 82574L Gigabit LAN
• Entrées/sorties internes : 1 × RS232/422/485, 1 × SMBus, 1 × GPIO (8 bits), 4 × USB, 6 × SATA, 1 × IrDA, 1 × LVDS, 1 × Audio Inverter
• Entrées/sorties externes : 1 × PS/2, 2 × LAN, 1 × VGA, 6 × USB2.0, 1 × RS232, SPDIF, Audio 7.1 canaux
• Extension : 1 × PCIe x16, 1 × Mini PCI, 1 × Mini PCI Express (Type IIIA)
• GPIO : 8 bits programmables
• Alimentation : ATX 20 broches ou entrée DC 9–24 V (8–30 V opérationnel)
• Température de fonctionnement : 0 à 60 °C
• Température de stockage : -20 à 85 °C

Applications typiques :

• Automatisation industrielle et contrôle de machines.
• Affichage numérique (Digital Signage) et systèmes de supervision HMI.
• Vision industrielle et traitement d’images embarqué.
• Systèmes embarqués dans le transport, la défense légère ou l’énergie.
• Stations d’analyse et terminaux de production.

Pourquoi choisir la LV-67F :

La carte LV-67F allie performance, fiabilité et connectivité dans un format compact standardisé. Grâce à son chipset Intel QM57 et à sa compatibilité avec une large gamme de processeurs Intel® Mobile, elle constitue une base solide pour la conception de systèmes industriels embarqués performants. Son support d’alimentation large (ATX ou DC), sa robustesse thermique et son extensibilité en font un choix privilégié pour les intégrateurs et fabricants d’équipements industriels.
