Description

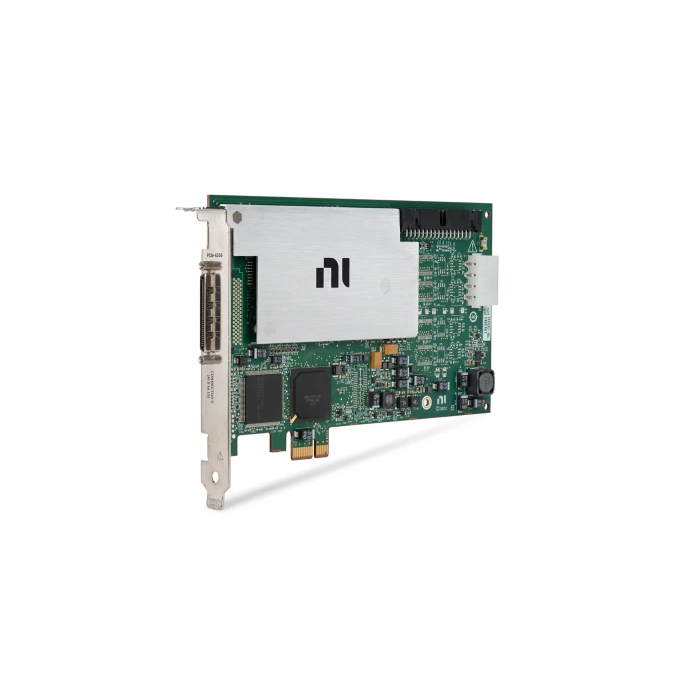

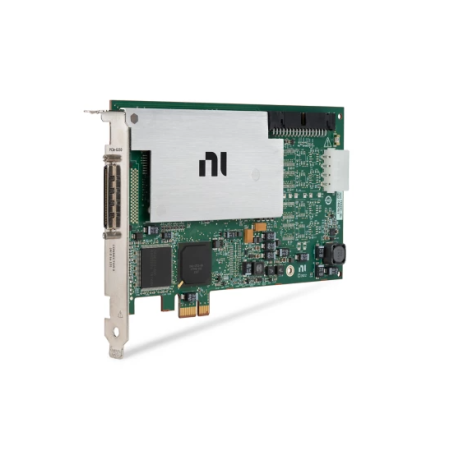

La NI PCIe-6350 est une carte d’acquisition de données multifonction de la série X Series de National Instruments. Conçue pour les ingénieurs de test, de validation et de R&D, elle combine des entrées et sorties analogiques, des E/S numériques et des compteurs matériels de haute précision. Grâce à son interface PCI Express x1, la PCIe-6350 s’intègre facilement dans les PC de mesure pour offrir des performances exceptionnelles en acquisition synchrone et en contrôle temps réel. Avec une vitesse d’échantillonnage allant jusqu’à 1,25 MS/s et une résolution de 16 bits, elle constitue une solution idéale pour les applications de test automatisé, de surveillance de signaux ou d’expérimentation scientifique.
Avantages :
- Haute vitesse d’acquisition : 1,25 Méch./s en mode mono-canal et 1,0 Méch./s en mode multi-canal.
- Résolution 16 bits : mesures précises avec faible bruit et excellente linéarité.
- Synchronisation matérielle : architecture X Series avec base d’horloge à 100 MHz pour une parfaite cohérence temporelle entre signaux.
- Compteurs matériels 32 bits : mesure de période, fréquence, quadrature ou génération d’impulsions.
- Déclenchement analogique intégré : seuil programmable ±10 V, précision ±1 % de l’échelle.
- Bus PCI Express : transfert de données rapide, faible latence et compatibilité x1 à x16.
- Compatibilité totale avec NI-DAQmx et les environnements logiciels LabVIEW™, LabWindows™/CVI et Python™.
Caractéristiques principales :
- Bus : PCI Express x1 (compatible x1, x4, x8, x16).
- Résolution ADC : 16 bits.
- Entrées analogiques : 16 voies SE (8 différentielles).
- Taux d’échantillonnage : jusqu’à 1,25 Méch./s par canal (1,0 Méch./s agrégé).
- Plages d’entrée : ±0,1 V / ±0,2 V / ±0,5 V / ±1 V / ±2 V / ±5 V / ±10 V.
- Impédance d’entrée : >10 GΩ // 100 pF (appareil sous tension).
- Précision absolue (±10 V pleine échelle) : ±1,52 mV typique.
- Bande passante (-3 dB) : 3,4 MHz.
- Déclenchement analogique : 1 voie APFI0, ±10 V, bande passante 3,9 MHz.
- Sorties numériques : 24 lignes configurables (8 sur Port 0, 16 sur PFI/Port 1 et 2).
- Fréquence d’échantillonnage numérique : jusqu’à 10 MHz en entrée ou sortie.
- Compteurs / timers : 4 voies 32 bits, base 100 MHz, fréquence externe jusqu’à 25 MHz.
- Horloges internes : 100 MHz, 20 MHz, 100 kHz (50 ppm de précision).
- Protection surtension : ±25 V sur les canaux analogiques (±15 V hors tension).
- Alimentation : via bus PCIe (10 W), ou 22 W max avec connecteur disque.
- Dimensions : 9,9 × 16,8 cm (format demi-longueur).
- Poids : 104 g.
- Température de fonctionnement : 0 °C à +50 °C.
Applications typiques :
- Mesure de signaux analogiques et numériques synchronisés.
- Bancs de test automatisés pour capteurs, actionneurs ou circuits électroniques.
- Contrôle en boucle fermée dans les systèmes industriels et de recherche.
- Enregistrement et analyse de signaux rapides (vibrations, acoustique, tension, courant).
- Applications R&D et enseignement nécessitant une acquisition flexible et fiable.
Pourquoi choisir la NI PCIe-6350 :
La PCIe-6350 offre une combinaison unique de précision, de rapidité et de fiabilité dans un format compact. Sa compatibilité avec les environnements logiciels NI et son intégration facile dans les systèmes informatiques en font une solution idéale pour la mesure scientifique et le contrôle automatisé. Elle s’impose comme la référence des cartes d’acquisition multifonctions PCIe pour les ingénieurs exigeant des performances métrologiques sur une large plage de signaux.
