Description

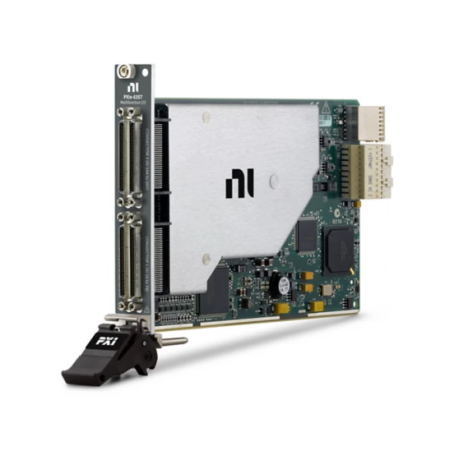

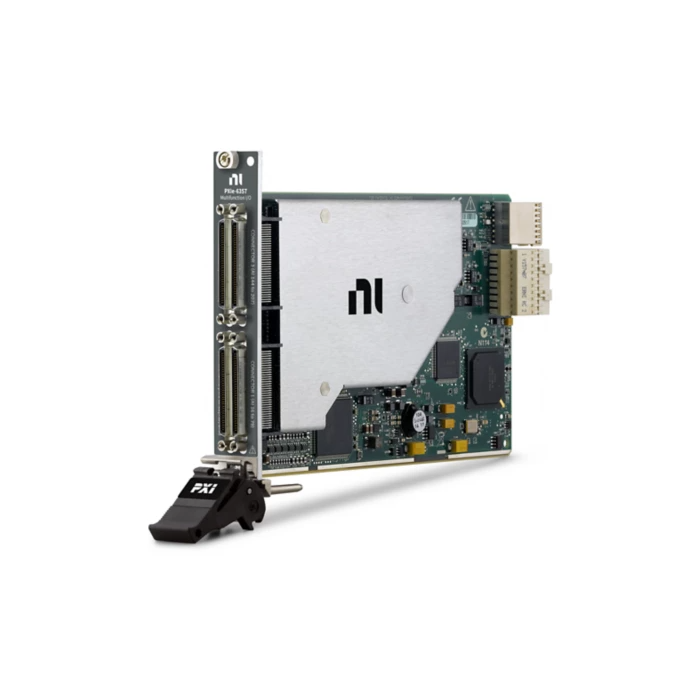

La NI PXIe-6357 est une carte d’acquisition multifonction hautes performances de la série X de National Instruments, destinée aux systèmes PXI Express nécessitant un grand nombre de voies analogiques, une synchronisation précise et une vitesse d’acquisition élevée. Avec 208 entrées analogiques, 2 sorties analogiques, 24 lignes numériques TTL et 4 compteurs 32 bits, elle combine l’acquisition, la génération et le contrôle temps réel dans un seul module compact. Grâce à sa bande passante analogique de 1,85 MHz et ses 16 bits de résolution, la PXIe-6357 est idéale pour la mesure parallèle de signaux rapides et la validation multi-capteurs.
Avantages :
- 208 voies d’entrée analogique (104 différentielles) jusqu’à 1,25 MS/s par canal.
- 2 sorties analogiques 16 bits à 2,86 MS/s avec référence externe sur APFI 0.
- Synchronisation matérielle PXI Express via horloges PXIe_CLK100, PXI_STAR et DSTAR.
- Large gamme d’entrée ±0,1 V à ±10 V avec un CMRR de 100 dB.
- Précision garantie : ±1,66 mV à pleine échelle sur 10 V.
- Architecture multivoie parallèle avec gestion DMA pour flux continus haute vitesse.
- Compatibilité logicielle complète : LabVIEW, NI-DAQmx, Python, MATLAB, C/C++.
Caractéristiques principales :
- Entrées analogiques : 104 différentielles ou 208 SE, 16 bits, 1,25 MS/s (1 voie), 1 MS/s agrégé.
- Sorties analogiques : 2 voies 16 bits, ±10 V/±5 V, 2,86 MS/s (1 voie), 2 MS/s (2 voies).
- E/S numériques : 24 lignes TTL 5 V (8 lignes sur Port 0, 16 sur PFI/P1/P2).
- Compteurs / Timers : 4 compteurs 32 bits, base interne 100 MHz / 20 MHz / 100 kHz.
- Précision temporelle : 10 ns de résolution, ±50 ppm d’erreur de timing.
- Protection entrée : ±25 V (sous tension) / ±15 V (hors tension).
- Bus : PXI Express x1, compatible slots x1 et x4.
Performances analogiques – Entrées :
| Paramètre | Valeur |
|---|
| Résolution |
16 bits |
| Taux d’échantillonnage |
1,25 MS/s (1 voie) / 1,00 MS/s (multi-voies) |
| Bande passante |
1,85 MHz (–3 dB) |
| Plages configurables |
±0,1 V / ±0,2 V / ±0,5 V / ±1 V / ±2 V / ±5 V / ±10 V |
| Erreur absolue (±10 V) |
±1,66 mV |
| Erreur de gain résiduelle |
48 ppm de la lecture |
| Erreur d’offset |
13 ppm de la plage |
| Bruit typique |
315 µV RMS |
| Impédance d’entrée |
>10 GΩ // 100 pF |
| CMRR |
100 dB (DC à 60 Hz) |
| Temps de stabilisation |
1 µs à 8 µs selon la plage |
Performances analogiques – Sorties :
| Paramètre | Valeur |
|---|
| Résolution |
16 bits (monotone garantie) |
| Taux de mise à jour |
2,86 MS/s (1 voie) / 2,00 MS/s (2 voies) |
| Plage de sortie |
±10 V / ±5 V / réf. externe ±11 V |
| Erreur absolue |
±1,89 mV |
| Slew rate |
20 V/µs |
| Courant max |
±5 mA |
| Protection surtension |
±25 V |
E/S numériques :
- 24 lignes TTL 5 V configurables indépendamment (8 sur P0, 16 sur PFI/P1/P2).
- Fréquence DO/DI : jusqu’à 10 MHz.
- Courant max : 24 mA (P0), 16 mA (PFI/P1/P2).
- Filtres numériques : 160 ns / 10,24 µs / 5,12 ms / désactivé.
Compteurs / Timers :
- 4 compteurs 32 bits indépendants.
- Mesures : comptage, largeur d’impulsion, période, fréquence, quadrature (X1-X4), PWM.
- Horloges internes : 100 MHz, 20 MHz, 100 kHz.
- Base externe : jusqu’à 25 MHz / 100 MHz sur PXIe DSTAR A/B.
- FIFO : 127 échantillons / compteur.
Interface et alimentation :
- Format : module PXI Express x1 (3U – 1 slot).
- Compatibilité slot : PXIe ou hybride x1/x4.
- Connecteurs I/O : 4 VHDCI 68 broches.
- Consommation bus PXIe : 0,48 A @ 3,3 V DC + 1,65 A @ 12 V DC (≈ 21,4 W).
- Poids : 208 g.
- Calibration : tous les 2 ans (après 15 min de chauffe).
Environnement et conformité :
- Température de fonctionnement : 0 à 55 °C.
- Humidité : 10–90 % HR sans condensation.
- Altitude max : 2000 m.
- Catégorie de mesure : CAT I.
- Normes sécurité : IEC/EN/UL/CSA 61010-1.
- Compatibilité CEM : EN 61326-1, EN 55011, FCC Part 15B, ICES-003 (Class A).
- Conformité : CE, UKCA, RoHS, WEEE, China RoHS.
Applications typiques :
- Test et validation multi-capteurs avec 208 voies analogiques simultanées.
- Mesures haute résolution pour signaux dynamiques en R&D ou bancs de production.
- Analyse et contrôle de systèmes multi-canaux : capteurs vibratoires, thermiques, ou RF basebande.
- Synchronisation PXIe via PXI_STAR et DSTAR pour acquisition temps réel coordonnée.
Pourquoi choisir la carte NI PXIe-6357 :
Parce qu’elle offre une densité de canaux inégalée et une vitesse d’échantillonnage élevée dans un format PXI Express compact. Sa capacité de 208 entrées analogiques, associée à une synchronisation PXIe native et une précision 16 bits, en fait le choix idéal pour les applications de test scientifiques et industrielles de grande envergure. Compatible avec NI-DAQmx et LabVIEW, la PXIe-6357 permet un déploiement rapide dans les bancs de test multi-canaux et les systèmes de validation modulaires.
