Description

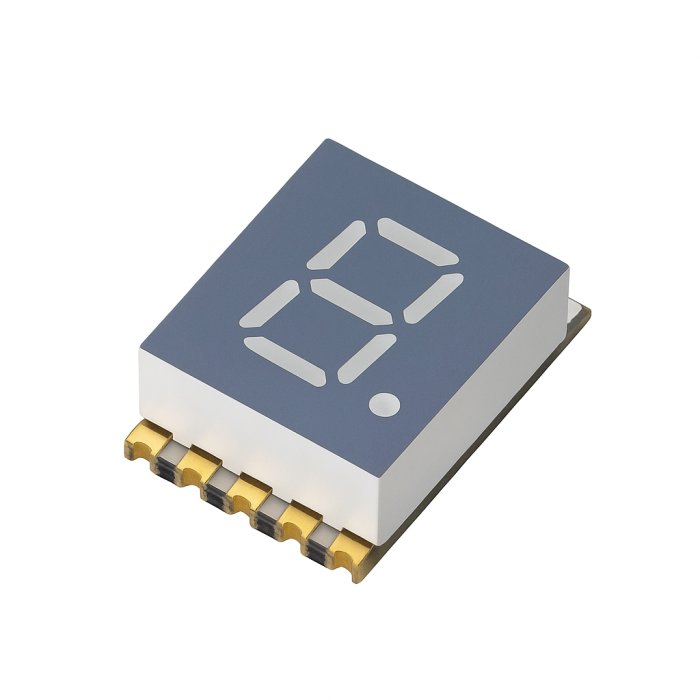

Le KCSA02-105 est un afficheur LED 7 segments SMD compact de 0,2 pouce (5,08 mm) développé par Kingbright. Basé sur la technologie AlGaInP, il fournit une forte luminosité et un excellent contraste pour les applications nécessitant un affichage numérique lisible dans des environnements industriels, médicaux ou électroniques portables. Son format miniature et son montage en surface permettent une intégration simple sur circuits imprimés haute densité.
Avantages :
- Technologie AlGaInP pour une intensité lumineuse élevée et une grande stabilité chromatique.
- Affichage 7 segments standard facile à piloter.
- Montage SMD (Surface Mount Device) compatible refusion et automatisation.
- Face grise, segments blancs pour un contraste visuel optimal.
- Consommation réduite et longue durée de vie (>100 000 h).
Caractéristiques principales :
| Paramètre | Valeur |
|---|
| Type de produit |
Afficheur LED 7 segments SMD |
| Référence |
KCSA02-105 |
| Type de connexion |
Anode commune |
| Couleur d’émission |
Rouge |
| Matériau émetteur |
AlGaInP |
| Longueur d’onde (λD) |
630 nm |
| Intensité lumineuse (Iv @ 10 mA) |
min. 3600 µcd / typ. 8100 µcd |
| Hauteur de caractère |
0,2” (5,08 mm) |
| Face / Segment |
Face grise, segments blancs |
| Angle de vision |
120° typique |
| Montage |
SMD (Surface Mount Device) |
| Polarité |
Anode commune |
| Courant de fonctionnement typique |
10 mA par segment |
| Tension directe (VF) |
2,0 V typique |
| Température de fonctionnement |
-40 à +85 °C |
| Dimensions globales |
6,8 × 4,9 × 1,9 mm (environ) |
| Normes |
Conformité CIE127-2007, RoHS |
Caractéristiques mécaniques :
- Format compact 0,2” – idéal pour les dispositifs portables et compacts.
- Boîtier SMD plastique noir avec segments diffusants blancs.
- Brochage standard 7 segments + point décimal.
- Disponible en versions anode et cathode communes.
Applications typiques :
- Instrumentation médicale (affichage de paramètres, moniteurs portatifs).
- Électronique industrielle (indicateurs de process, automates compacts).
- Équipements grand public : appareils de mesure, montres, télécommandes.
- Électronique embarquée : systèmes de diagnostic et contrôle automobile.
- Appareils portables nécessitant une lisibilité élevée dans un format réduit.
Pourquoi choisir le Kingbright KCSA02-105 :
Parce qu’il allie luminosité, compacité et fiabilité, le KCSA02-105 est une solution idéale pour les concepteurs d’équipements nécessitant un affichage numérique clair et durable. Sa technologie AlGaInP garantit une excellente efficacité lumineuse et une stabilité chromatique supérieure. Distribué par ES France, il bénéficie d’un support technique local et de l’expertise reconnue d’un spécialiste des composants optoélectroniques.
Spécifications et modèles disponibles :
| Modèle | Taille | Matériau | Couleur | λD (nm) | Iv typ. (µcd @10mA) | Type de connexion | Caractéristiques mécaniques |
|---|
| KCSA02-105 / KCDA02-105 |
0,2" (5,08 mm) |
AlGaInP |
Rouge |
630 |
8 100 |
Anode / Cathode commune |
Face grise, segments blancs – boîtier SMD compact |
| KCSA02-107 / KCDA02-107 |
0,2" (5,08 mm) |
AlGaInP |
Jaune |
590 |
15 000 |
Anode / Cathode commune |
Excellente visibilité en environnement lumineux |
| KCSA03-105 / KCDA03-105 |
0,3" (7,62 mm) |
AlGaInP |
Rouge |
630 |
6 400 |
Anode / Cathode commune |
Afficheur intermédiaire compact, face grise |
| KCSA03-107 / KCDA03-107 |
0,3" (7,62 mm) |
AlGaInP |
Jaune |
590 |
13 000 |
Anode / Cathode commune |
Segments lumineux haute efficacité |
| KCSA04-105 / KCDA04-105 |
0,4" (10,16 mm) |
AlGaInP |
Rouge |
630 |
20 000 |
Anode / Cathode commune |
Haute intensité, lisibilité à grande distance |
| KCSA04-107 / KCDA04-107 |
0,4" (10,16 mm) |
AlGaInP |
Jaune |
590 |
23 000 |
Anode / Cathode commune |
Face grise, segments blancs – contraste renforcé |
| KCSA56-105 / KCDA56-105 |
0,56" (14,22 mm) |
AlGaInP |
Rouge |
630 |
29 000 |
Anode / Cathode commune |
Afficheur standard industriel haute luminosité |
| KCSA56-107 / KCDA56-107 |
0,56" (14,22 mm) |
AlGaInP |
Jaune |
590 |
29 000 |
Anode / Cathode commune |
Utilisation en affichage d’état et panneaux de commande |
| KCSA56-131 / KCDA56-131 |
0,56" (14,22 mm) |
InGaN |
Bleu |
465 |
15 000 |
Anode / Cathode commune |
Version bleue pour signalisation moderne et design |
