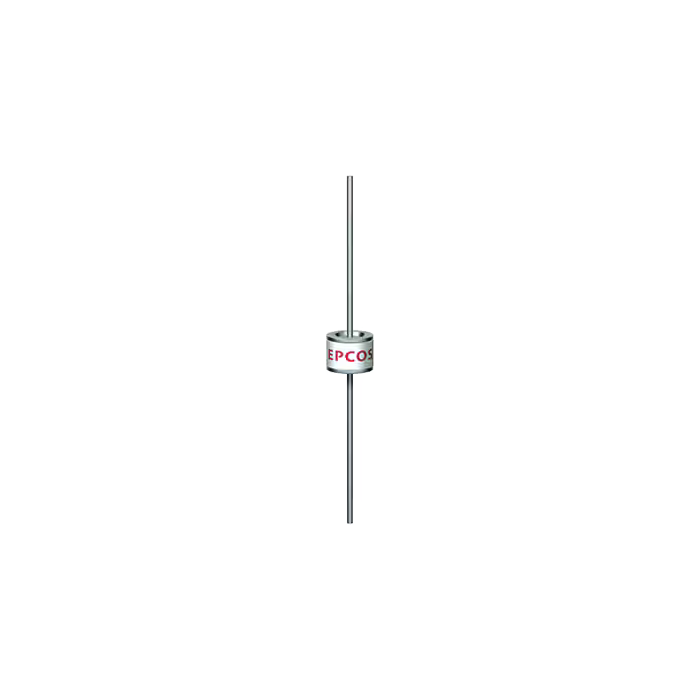

La série EF800X est un arresteur de surtension à 2 électrodes, conçu pour la protection efficace des équipements soumis à des transitoires haute énergie sur les lignes d’alimentation AC et circuits basse fréquence. Grâce à sa tension d’amorçage nominale de 800 V, sa très faible capacité (< 1,5 pF) et sa réponse extrêmement rapide, il constitue une solution idéale pour les alimentations, les dispositifs électroniques grand public et les systèmes nécessitant un niveau élevé d’immunité vis-à-vis des surtensions.

Son boîtier compact à fils étamés, sa haute tenue en courant de suite et sa stabilité dans le temps en font un composant robuste pour les environnements exposés aux impulsions sévères. La série EF800X est également conforme RoHS et bénéficie d’approbations internationales.

Avantages :

• Très faible capacité (< 1,5 pF), idéale pour préserver l’intégrité des signaux et limiter les perturbations RF.
• Temps de réponse ultra-rapide pour une protection immédiate contre les surtensions transitoires.
• Haute capacité de courant de suite permettant l’extinction stable après l’événement de surtension.
• Stabilité à long terme avec des performances constantes sur toute la durée de vie.
• Isolation élevée supérieure à 10 GΩ.
• Fonctionnement robuste sur une large plage de températures (−40 °C à +125 °C).
• Composant compact facilitant l’intégration dans les architectures d’alimentation et de signal.

Caractéristiques principales :

• Type : Arresteur de surtension à 2 électrodes.
• Tension d’amorçage DC : 800 V (tolérance −15 % / +25 %).
• Tension d’amorçage impulsionnelle : < 1200 V (100 V/µs), < 1300 V (1 kV/µs).
• Courants admissibles :
  • 5 A – 50 Hz pendant 1 s (10 opérations)
  • 65 A – 50 Hz pendant 0,18 s
  • 5 kA – impulsion 8/20 µs (10 opérations)
  • 10 kA – impulsion 8/20 µs (1 opération)
• Courant de suite maximal : 200 A (demi-periode 50 Hz).
• Capacité : < 1,5 pF.
• Résistance d’isolement : > 10 GΩ.
• Arc voltage : ~ 35 V.
• Glow voltage : ~ 200 V.
• Dimensions :
  • Diamètre du corps : 8 ± 1,2 mm
  • Longueur totale : 62 ± 2 mm
  • Épaisseur : 6 ± 0,2 mm
• Climatique : 40/125/21.
• Conformité : UL 1449.

Applications typiques :

• Protection contre les surtensions dans les alimentation secteur AC.
• Protection de cartes électroniques grand public.
• Filtres secteur et équipements à haute résistance aux transitoires.
• Dispositifs basse fréquence sensibles aux fronts raides.
• Systèmes électriques nécessitant une grande tenue en courant de suite.

Pourquoi choisir la série EF800X :

• Protection fiable contre les impulsions haute énergie jusqu’à 10 kA.
• Performance stable même après de multiples événements de surtension.
• Adapté aux environnements sévères grâce à une isolation très élevée et une large plage thermique.
• Solution compacte pour les alimentations et l’électronique de puissance.
• Expertise ES France pour l’intégration dans vos dispositifs de protection et vos architectures AC.
