Bloc Up-Converter Ka-Band – 27,50 à 28,50 GHz : BUC-28500-06 | EM RESEARCH

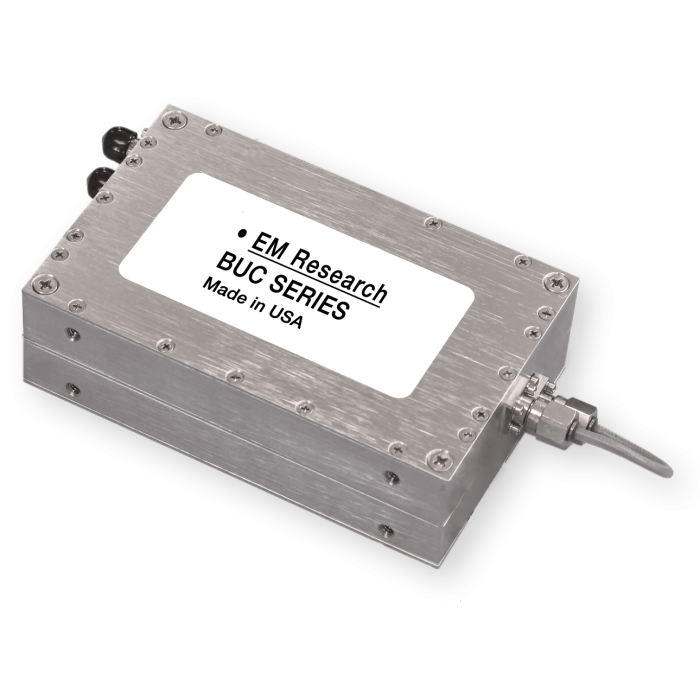

Le BUC-28500-06 est un bloc up-converter haute performance conçu par EM Research pour la conversion de signaux L-Band (950–1950 MHz) en signaux Ka-Band (27,50–28,50 GHz). Il fait partie de la gamme Signal Conversion et se distingue par son faible bruit de phase, son faible niveau de spurious, son gain ajustable et sa consommation réduite. Sa conception robuste et compacte en alliage d’aluminium permet une intégration fiable dans les systèmes SATCOM, bancs de test RF et applications de laboratoire.

Avantages :

• Faible bruit de phase assurant une intégrité optimale des modulations complexes.
• Faibles spurious garantissant une qualité spectrale élevée.
• Gain ajustable sur 25 dB avec pas fin de 0,1 dB pour un réglage précis.
• Filtre intégré améliorant la propreté du signal RF de sortie.
• Faible consommation : 775 mA typ. sous 12 VDC.
• Large compatibilité de contrôle via interface CAN (logique 5 V).
• Options multiples : référence interne/externe, choix de plages de fréquences.

Caractéristiques principales :

• Bande IF d’entrée : 950 à 1950 MHz (50 Ω, VSWR 1.4:1).
• Niveau d’entrée : +10 dBm max (no damage).
• Bande RF de sortie : 27,50 à 28,50 GHz.
• Puissance de sortie (P1dB) : 0 dBm min.
• Impédance RF : 50 Ω (VSWR 1.5:1 max).
• Spurious in-band : < −60 dBc.
• IMD (2 tons) : −60 dBc (2× −20 dBm à 20 MHz d’écart).
• Fréquence LO : 26,55 GHz, faible leakage (−85 dBm max).
• Phase noise LO : typ. −108 dBc/Hz @10 kHz.
• Référence externe : 10 MHz (−5 à +5 dBm).
• Gain : 0 dB ±2 dB, ajustement min. +25 dB.
• Stabilité du gain :
  • ±1 dB / 200 MHz
  • ±0,25 dB / 40 MHz
  • ±1,5 dB bande totale
• Alimentation : +12 VDC ±0,5 V.
• Consommation : 775 mA typ., 850 mA max.
• Connectique : IF/REF SMA femelle, RF SMK 2.92 mm.
• Dimensions : 4.0” × 2.5” × 1.2”.
• Température de fonctionnement standard : −20 °C à +70 °C.
• Température optionnelle : −40 °C à +85 °C.
• Résistance environnementale : vibrations 5 G RMS, choc 15 G / 15 ms.

Applications typiques :

• Stations sol SATCOM opérant en bande Ka.
• Chaînes de test RF et bancs de mesure en hyperfréquences.
• Systèmes de communication embarqués (défense, avionique, véhicules spécialisés).
• Conversions IF/RF en laboratoire pour R&D et validations de modulations.
• Modules d’intégration OEM nécessitant une conversion montante stable.

Pourquoi choisir le BUC-28500-06 :

Le BUC-28500-06 combine précision de conversion, faible bruit de phase et propreté spectrale, ce qui en fait une solution idéale pour les applications SATCOM modernes et les environnements où la qualité du signal est déterminante. Sa structure compacte, ses capacités de gain ajustable et ses performances LO en font un module particulièrement adapté aux architectures haute performance en Ka-Band.
