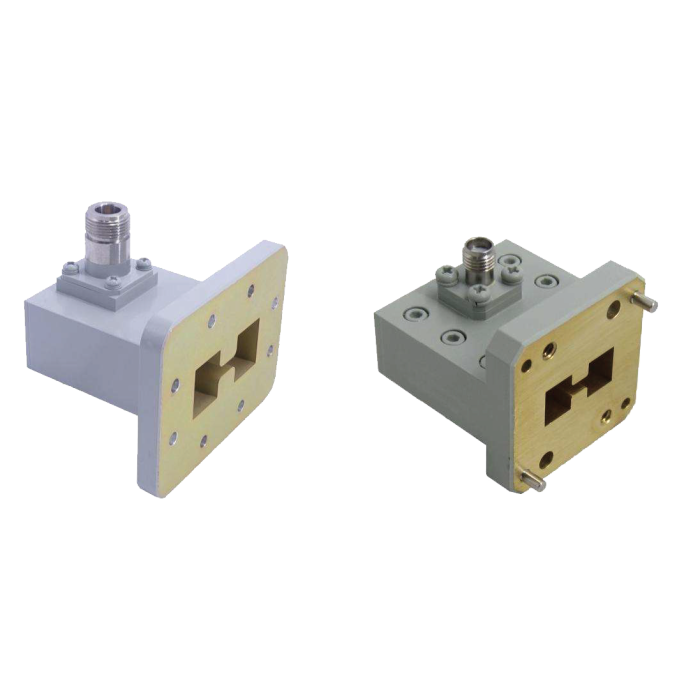

Adaptateur WG to Coax – Double Ridge Right Angle : Gamme WRD84 à WRD180 | A-INFO

Les adaptateurs WG to Coax – Double Ridge Right Angle permettent une transition précise entre guides d’onde WRD et connectiques coaxiales dans les architectures RF professionnelles. Leur conception à angle droit optimise l’intégration mécanique dans les environnements compacts, tout en assurant une excellente adaptation d’impédance et un faible VSWR. Ces modèles couvrent une large gamme de fréquences allant de 0,84 GHz à 40 GHz.

Avantages :

• Faible VSWR typique de 1.30 à 1.50 selon le modèle.
• Pertes minimales garantissant une excellente continuité de la chaîne RF.
• Conception à angle droit facilitant l’intégration dans des espaces restreints.
• Connectiques disponibles : N-F, SMA-F, 2.92 mm-F.
• Construction aluminium ou cuivre selon la bande WRD.

Caractéristiques principales :

• Compatibilité avec guides d’onde WRD84 à WRD180.
• Plage fréquentielle : 0,84–2,0 GHz jusqu’à 18–40 GHz.
• Flanges standards WRD selon chaque modèle.
• Connecteurs coaxiaux haute performance adaptés aux mesures micro-ondes.
• Matériaux au choix selon les références : Aluminium ou Cuivre.

Applications typiques :

• Bancs de test RF et micro-ondes.
• Instrumentation de laboratoire et systèmes de mesure OEM.
• Systèmes radar, communications sécurisées, hyperfréquences de forte précision.
• Intégration dans modules RF à géométrie contrainte nécessitant une transition robuste.

Pourquoi choisir cette gamme :

• Faible VSWR sur l’ensemble de la bande WRD, assurant une adaptation optimale.
• Construction robuste pour environnements industriels ou défense.
• Solutions couvrant toutes les tailles de guides WRD standards.
• Flexibilité grâce aux connectiques multiples et matériaux adaptés.
• Expertise technique ES France pour accompagner vos architectures RF complexes.

Tableau comparatif des modèles :
