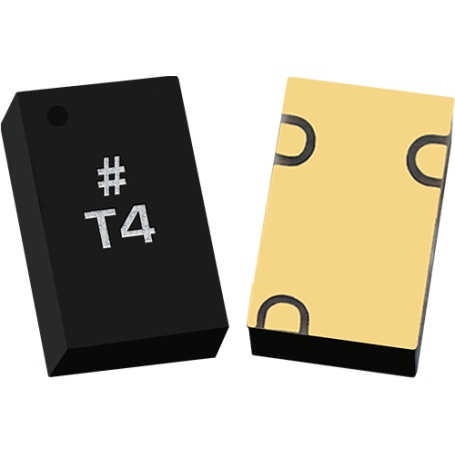

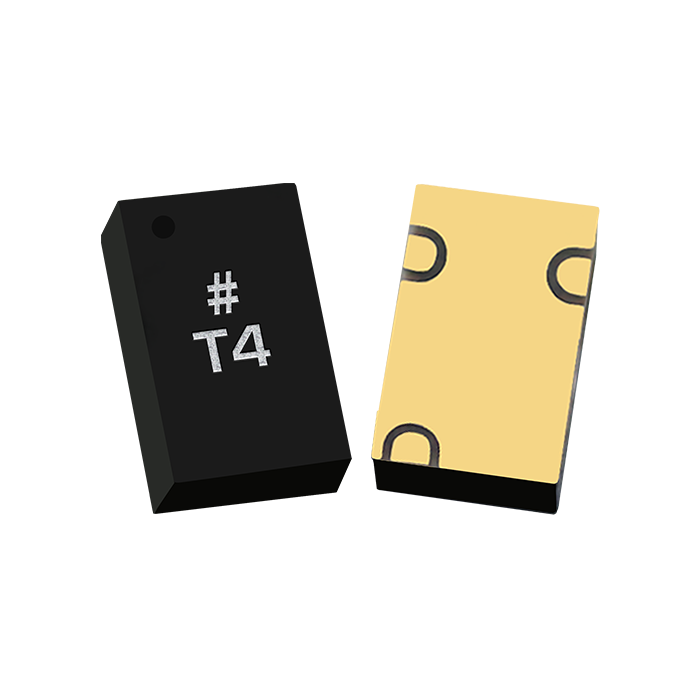

Bias-Tee CMS miniature – 0,01 à 26 GHz : BTM-0026PSM-1 | MARKI MICROWAVE

Le BTM-0026PSM-1 est un bias-tee RF miniature au format CMS conçu pour l’injection ou l’extraction de polarisation DC sur des lignes RF large bande jusqu’à 26 GHz. Grâce à sa conception interne optimisée et à des tolérances de fabrication très strictes, il offre des performances reproductibles, adaptées aussi bien aux applications de test et mesure qu’aux systèmes RF embarqués à haute fréquence.

Avantages :

• Très faible perte d’insertion assurant une dégradation minimale du signal RF
• Large bande passante de 10 MHz à 26 GHz couvrant les bandes micro-ondes et K-Band
• Excellente isolation DC/RF pour une injection de polarisation stable
• Format CMS ultra-compact facilitant l’intégration sur cartes RF denses
• Alternative fiable aux bias-tees discrets non caractérisés

Caractéristiques principales :

• Bande de fréquences : 0,01 – 26 GHz
• Perte d’insertion typique : 0,4 dB
• Isolation DC vers RF : 25 dB typique
• Tension DC maximale : 16 V
• Courant DC maximal : 0,32 A
• Puissance admissible : 30 dBm
• Impédance nominale : 50 Ω
• Boîtier : CMS PSM – 2,25 × 3,70 mm

Applications typiques :

• Injection de polarisation DC pour amplificateurs RF et mmWave
• Bancs de test et mesure hyperfréquences
• Systèmes aérospatiaux et défense
• Applications SATCOM
• Conceptions RF compactes nécessitant une forte densité d’intégration

Pourquoi choisir le BTM-0026PSM-1 :

Le BTM-0026PSM-1 se distingue par sa stabilité de performance sur une très large bande et par son format CMS miniature, idéal pour les conceptions RF modernes. Il permet de sécuriser l’injection DC tout en garantissant un comportement RF prévisible, réduisant ainsi les risques liés aux solutions discrètes non caractérisées.
