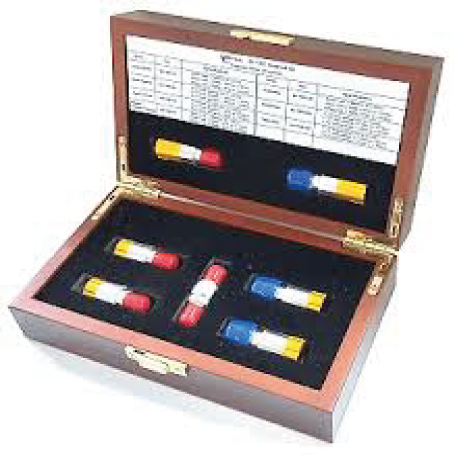

Kit de calibration RF 75 Ω – jusqu’à 4 GHz : SK-7502 | Soontai

Le SK-7502 est un kit de calibration RF 75 ohms de type F, conçu pour les applications de mesure et d’étalonnage jusqu’à 4 GHz. Il s’adresse aux environnements nécessitant la caractérisation précise de composants et de sous-ensembles RF opérant au-delà de 3,2 GHz, notamment dans les architectures broadcast et télécom 75 Ω.

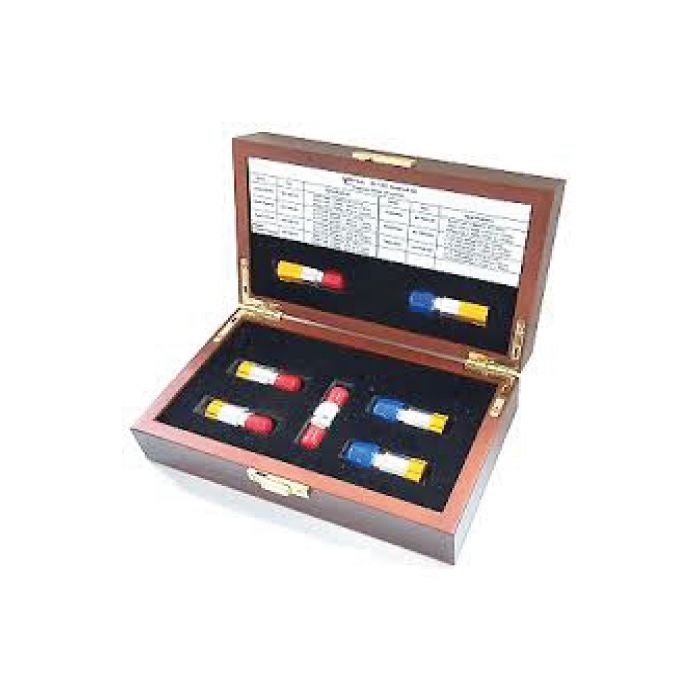

Ce kit standard regroupe 7 éléments de calibration incluant circuits ouverts, courts-circuits, charges en versions mâle et femelle, ainsi qu’un adaptateur traversant F femelle.

Avantages :

• Extension de bande jusqu’à 4 GHz pour applications RF 75 Ω avancées
• Kit de calibration complet mâle / femelle
• Haute précision électrique adaptée aux mesures au-delà de 3 GHz
• Compatible avec la majorité des analyseurs de réseaux

Caractéristiques principales :

• Impédance : 75 Ω
• Bande de fréquence : DC à 4 GHz
• Connectique : Type F
• Composition : 7 éléments de calibration
• Précision de phase : jusqu’à ±1° (≤ 1 GHz), ±2° (≤ 3 GHz), ±3° (≤ 4 GHz)
• Return loss : jusqu’à ≥ 38 dB selon les éléments et la bande de fréquence

Applications typiques :

• Calibration d’analyseurs de réseaux RF 75 Ω jusqu’à 4 GHz
• Mesure de composants RF au-delà de 3,2 GHz
• Validation de chaînes de mesure coaxiales 75 Ω
• Laboratoires RF, broadcast et télécommunications

Pourquoi choisir le SK-7502 :

Le SK-7502 est la solution de référence pour les équipes souhaitant étendre leurs capacités de calibration RF 75 Ω jusqu’à 4 GHz. Il répond aux exigences des mesures haute fréquence tout en conservant une approche économique et standardisée, idéale pour les bancs de test évolués et les environnements de validation RF exigeants.
