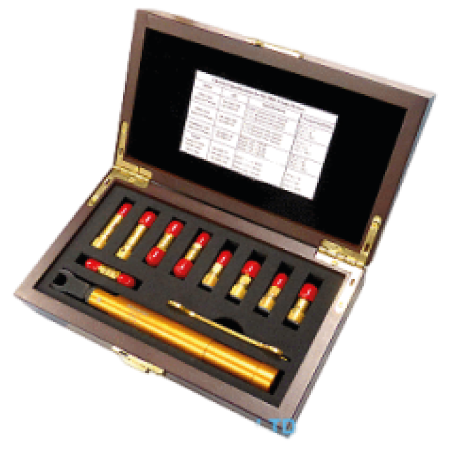

Kit de calibration RF 50 Ω – jusqu’à 26,5 GHz : SK-5002 | Soontai

Le SK-5002 est un kit de calibration RF 50 ohms de type 3,5 mm, conçu pour les applications d’étalonnage haute fréquence jusqu’à 26,5 GHz. Il s’adresse aux bancs de mesure RF et hyperfréquences avancés nécessitant une précision élevée sur une très large bande fréquentielle.

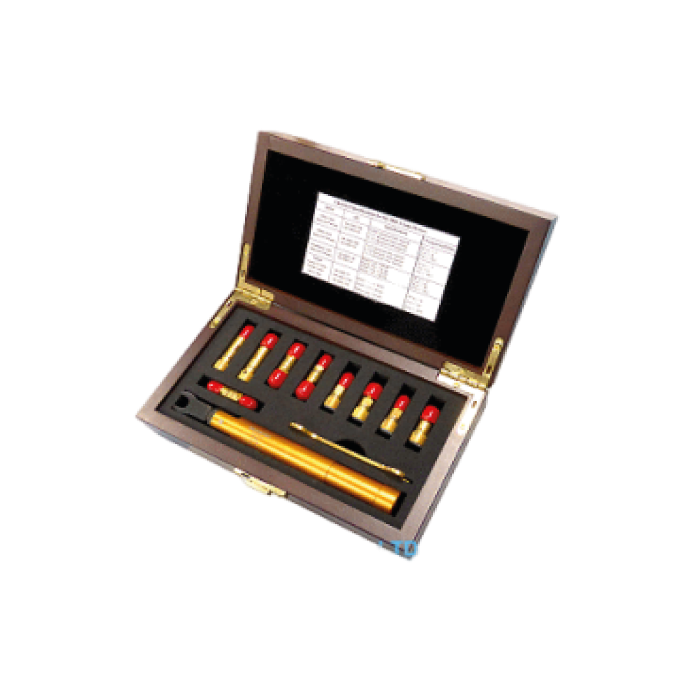

Ce kit standard comprend des circuits ouverts, courts-circuits et charges en versions mâle et femelle, ainsi que trois adaptateurs traversants 3,5 mm, pour un total de 9 éléments de calibration. Les outils indispensables à une utilisation conforme sont également fournis, avec une clé plate et une clé dynamométrique.

Avantages :

• Bande ultra large jusqu’à 26,5 GHz pour mesures RF de très haute fréquence
• Kit de calibration complet 50 Ω avec adaptateurs traversants multiples
• Excellente précision de phase sur l’ensemble de la bande
• Compatible avec la majorité des analyseurs de réseaux hautes performances

Caractéristiques principales :

• Impédance : 50 Ω
• Bande de fréquence : DC à 26,5 GHz
• Connectique : 3,5 mm
• Composition : 9 éléments de calibration
• Précision de phase : jusqu’à ±0,65° (≤ 3 GHz), ±1,2° (≤ 8 GHz), ±2,0° (≤ 26,5 GHz)
• Return loss : jusqu’à ≥ 44 dB selon les éléments et la bande de fréquence
• Accessoires inclus : clé plate et clé dynamométrique

Applications typiques :

• Calibration d’analyseurs de réseaux RF 50 Ω jusqu’à 26,5 GHz
• Mesure et validation de composants RF et hyperfréquences
• Qualification de chaînes de mesure haute fréquence
• Laboratoires de R&D, validation et tests RF avancés

Pourquoi choisir le SK-5002 :

Le SK-5002 est une solution de calibration RF 50 Ω haut de gamme, destinée aux environnements exigeant des performances élevées jusqu’à 26,5 GHz. Sa précision, sa complétude et la présence des outils de serrage adaptés en font un kit de référence pour les bancs de mesure hyperfréquences professionnels.
