Kit de calibration RF 50 Ω – jusqu’à 40 GHz : SK-5003 | Soontai

Le SK-5003 est un kit de calibration RF 50 ohms de type 2,92 mm, conçu pour les opérations d’étalonnage très haute fréquence jusqu’à 40 GHz. Il s’adresse aux bancs de mesure RF et hyperfréquences de dernière génération nécessitant une précision élevée sur une bande étendue.

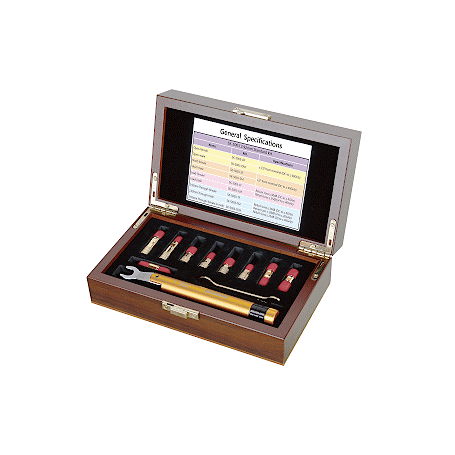

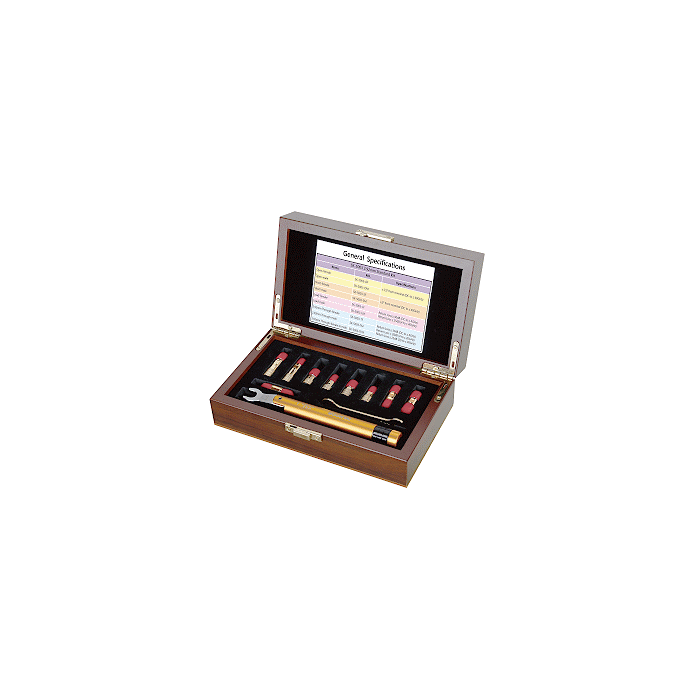

Ce kit standard comprend des circuits ouverts, courts-circuits et charges en versions mâle et femelle, ainsi que trois adaptateurs traversants 2,92 mm, pour un total de 9 éléments de calibration. Les outils indispensables à une utilisation conforme sont inclus, avec une clé plate et une clé dynamométrique.

Avantages :

• Bande étendue jusqu’à 40 GHz pour mesures RF et millimétriques
• Kit de calibration complet 50 Ω en connectique 2,92 mm
• Excellente précision électrique sur l’ensemble de la bande
• Compatibilité avec les analyseurs de réseaux hautes performances

Caractéristiques principales :

• Impédance : 50 Ω
• Bande de fréquence : DC à 40 GHz
• Connectique : 2,92 mm
• Composition : 9 éléments de calibration
• Précision de phase : ±1,5° (open) et ±2,0° (short) jusqu’à 40 GHz
• Return loss : jusqu’à ≥ 40 dB selon les éléments et la bande de fréquence
• Accessoires inclus : clé plate et clé dynamométrique

Applications typiques :

• Calibration d’analyseurs de réseaux RF 50 Ω jusqu’à 40 GHz
• Mesures RF et hyperfréquences très haute fréquence
• Qualification de composants et sous-ensembles RF millimétriques
• Laboratoires de R&D, validation et test RF avancés

Pourquoi choisir le SK-5003 :

Le SK-5003 constitue une solution de calibration RF 50 Ω haut de gamme pour les environnements exigeant des performances fiables jusqu’à 40 GHz. Sa précision, sa complétude et l’intégration des outils de serrage adaptés en font un kit de référence pour les bancs de mesure hyperfréquences et millimétriques professionnels.
