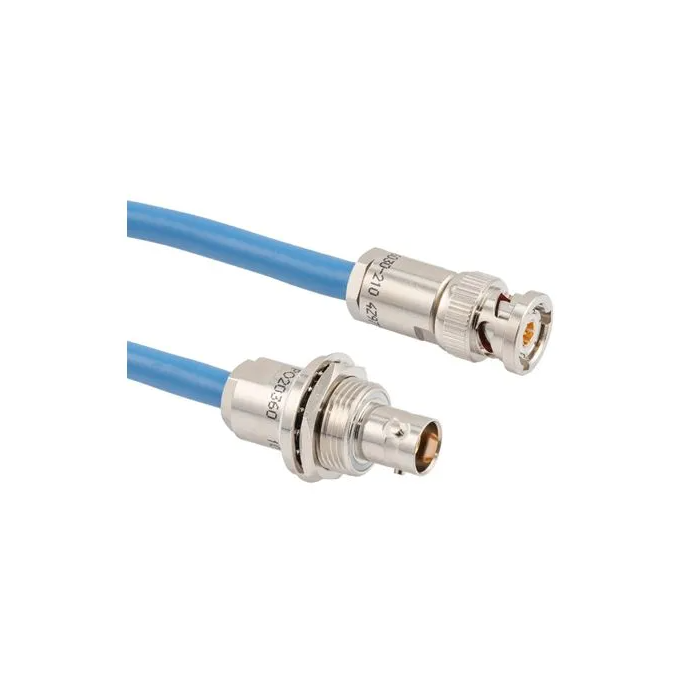

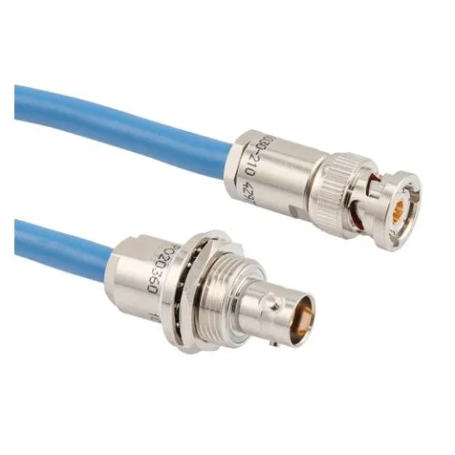

Nouveau Assemblages Twinax MIL-STD-1553 – RoHS Lab Rated Ø 0.242" : MSA005 Agrandir l'image

Assemblages Twinax MIL-STD-1553 – RoHS Lab Rated Ø 0.242" : MSA005 | MilesTek

Assemblages Twinax MIL-STD-1553 RoHS Lab Rated Ø 0.242" en 0,3 m. Variantes 2-slot/3-slot, 3-lug, bulkhead isolé/non isolé, threaded plug et sorties blunt pour bancs et intégration.

Plus de détails

Description

Cette famille regroupe des assemblages Twinax pour applications MIL-STD-1553 en version RoHS et Lab Rated, utilisant un câble de diamètre 0.242" O.D.. Les références proposées en 0,3 m se différencient par la terminaison (plug, jack, bulkhead, blunt) afin de couvrir les cas d’usage laboratoire et intégration.

Avantages

  • Assemblages RoHS et Lab Rated pour environnements de validation
  • Câble 0.242" O.D. mentionné sur l’ensemble de la gamme
  • Large choix de terminaisons : 3-slot, 2-slot, 3-lug, bulkhead, threaded, blunt
  • Longueur standard 0,3 m adaptée au laboratoire

Caractéristiques principales

  • Type : Twinax Cable Assembly (RoHS, Lab Rated)
  • Câble : 0.242" O.D.
  • Longueur : 0,3 m
  • Variantes : terminaisons Plug/Jack/Bulkhead/Threaded/Blunt, 2-slot ou 3-slot

Applications typiques

  • Mesure, validation et étalonnage sur bus MIL-STD-1553
  • Instrumentation laboratoire et bancs de test
  • Interconnexions de prototypage avionique/défense

Pourquoi choisir les Assemblages RoHS Lab Rated Ø 0.242" – 0,3 m

Cette famille permet de sélectionner rapidement l’assemblage adapté grâce à une longueur standard et un éventail de terminaisons couvrant la plupart des configurations de test et d’intégration.

Spécifications et modèles disponibles

RéférenceTypeTerminaisonLongueurCâble
MSA00540-03M RoHS Lab Rated Twinax Cable Assembly 3-slot Plug ↔ 3-slot Plug 0,3 m 0.242" O.D.
MSA00541-03M RoHS Lab Rated Twinax Cable Assembly 3-slot Plug ↔ Blunt 0,3 m 0.242" O.D.
MSA00542-03M RoHS Lab Rated Twinax Cable Assembly 3-slot Plug ↔ 3-lug Cable Jack 0,3 m 0.242" O.D.
MSA00543-03M RoHS Lab Rated Twinax Cable Assembly 3-slot Plug ↔ Non-insulated Bulkhead 3-lug Cable Jack 0,3 m 0.242" O.D.
MSA00544-03M RoHS Lab Rated Twinax Cable Assembly 3-slot Plug ↔ Insulated Bulkhead 3-lug Cable Jack 0,3 m 0.242" O.D.
MSA00550-03M RoHS Lab Rated Twinax Cable Assembly 3-lug Cable Jack ↔ 3-lug Cable Jack 0,3 m 0.242" O.D.
MSA00551-03M RoHS Lab Rated Twinax Cable Assembly 3-lug Cable Jack ↔ Blunt 0,3 m 0.242" O.D.
MSA00552-03M RoHS Lab Rated Twinax Cable Assembly Non-insulated Bulkhead 3-lug Cable Jack ↔ 3-lug Cable Jack 0,3 m 0.242" O.D.
MSA00553-03M RoHS Lab Rated Twinax Cable Assembly Non-insulated Bulkhead 3-lug Cable Jack ↔ Blunt 0,3 m 0.242" O.D.
MSA00554-03M RoHS Lab Rated Twinax Cable Assembly Insulated Bulkhead 3-lug Cable Jack ↔ 3-lug Cable Jack 0,3 m 0.242" O.D.
MSA00555-03M RoHS Lab Rated Twinax Cable Assembly Insulated Bulkhead 3-lug Cable Jack ↔ Blunt 0,3 m 0.242" O.D.
MSA00562-03M RoHS Lab Rated Twinax Cable Assembly Threaded Plug ↔ 3-slot Plug 0,3 m 0.242" O.D.
MSA00563-03M RoHS Lab Rated Twinax Cable Assembly Threaded Plug ↔ 3-lug Cable Jack 0,3 m 0.242" O.D.
MSA00564-03M RoHS Lab Rated Twinax Cable Assembly Threaded Plug ↔ Insulated Bulkhead 3-lug Cable Jack 0,3 m 0.242" O.D.
MSA00565-03M RoHS Lab Rated Twinax Cable Assembly Threaded Plug ↔ Non-insulated Bulkhead 3-lug Cable Jack 0,3 m 0.242" O.D.
MSA00566-03M RoHS Lab Rated Twinax Cable Assembly Threaded Plug ↔ Threaded Plug 0,3 m 0.242" O.D.
MSA00567-03M RoHS Lab Rated Twinax Cable Assembly Threaded Plug ↔ Blunt 0,3 m 0.242" O.D.
MSA00568-03M RoHS Lab Rated Twinax Cable Assembly 2-slot Plug ↔ 2-slot Plug 0,3 m 0.242" O.D.
MSA00569-03M RoHS Lab Rated Twinax Cable Assembly 2-slot Plug ↔ Blunt 0,3 m 0.242" O.D.
MSA00570-03M RoHS Lab Rated Twinax Cable Assembly 2-slot Plug ↔ 3-lug Cable Jack 0,3 m 0.242" O.D.
MSA00571-03M RoHS Lab Rated Twinax Cable Assembly 2-slot Plug ↔ 3-slot Plug 0,3 m 0.242" O.D.
