Description

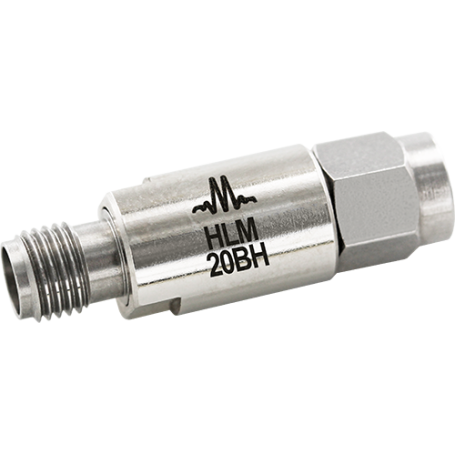

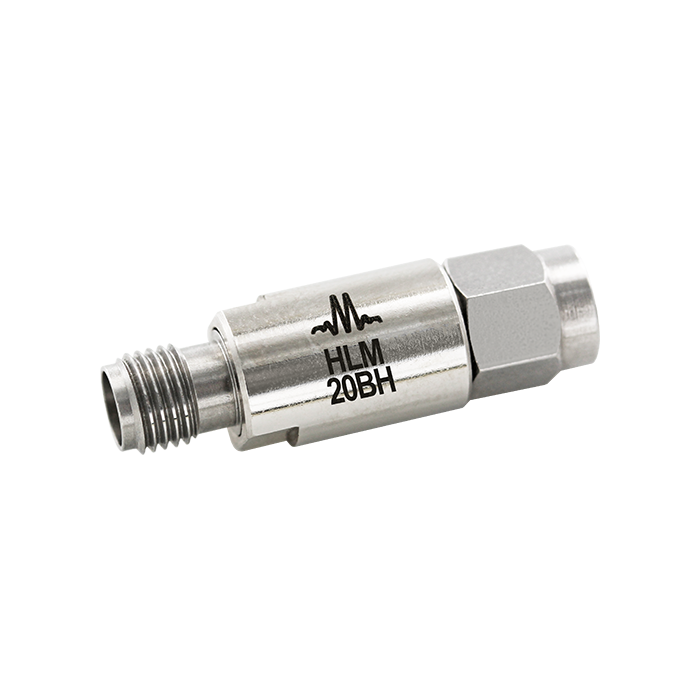

Le HLM-20BH est un limiteur RF large bande basé sur une diode Schottky GaAs conçu pour protéger les composants sensibles des chaînes hyperfréquences contre les niveaux de puissance excessifs. Il fonctionne sur une large bande de DC à 20 GHz et offre une capacité de gestion de puissance élevée jusqu’à 4 W.
Ce limiteur se distingue par une faible perte d’insertion typique de 1 dB, une excellente adaptation (return loss typique de 15 dB) et une linéarité élevée avec un IP3 typique de 30 dBm. Il est particulièrement adapté aux applications RF exigeantes nécessitant la protection d’étages sensibles tels que les récepteurs ou les instruments de mesure.
Avantages
- Bande passante ultra large DC à 20 GHz
- Capacité de puissance élevée jusqu’à 4 W CW
- Faible perte d’insertion typique de 1 dB
- Excellente linéarité avec IP3 typique de 30 dBm
- Protection efficace des composants RF sensibles
- Structure compacte avec connecteurs 2.92 mm haute fréquence
Caractéristiques principales
- Bande de fréquence : DC à 20 GHz
- Puissance RF maximale : 4 W CW
- Perte d’insertion : typique 1 dB
- Return loss : typique 15 dB
- Point de compression P1dB : typique 15 dBm
- IP3 : typique 30 dBm
- Leakage typique : +14 à +17 dBm
- Température de fonctionnement : -55 °C à +100 °C
- Connecteurs : 2.92 mm femelle (entrée) / 2.92 mm mâle (sortie)
- Dimensions : 30.1 × 9.5 mm
Applications typiques
- Protection des récepteurs RF
- Systèmes SATCOM
- Équipements de test et mesure hyperfréquence
- Chaînes RF haute linéarité
- Systèmes radar et télécommunications
Pourquoi choisir le limiteur RF haute puissance large bande DC-20 GHz : HLM-20BH
Le HLM-20BH combine large bande passante, forte capacité de puissance et excellente linéarité, ce qui en fait une solution idéale pour la protection d’équipements RF hautes performances. Sa conception à diode Schottky GaAs assure une réponse rapide et fiable face aux surcharges RF, garantissant ainsi la sécurité des étages sensibles tout en conservant des performances hyperfréquences élevées.
