Description

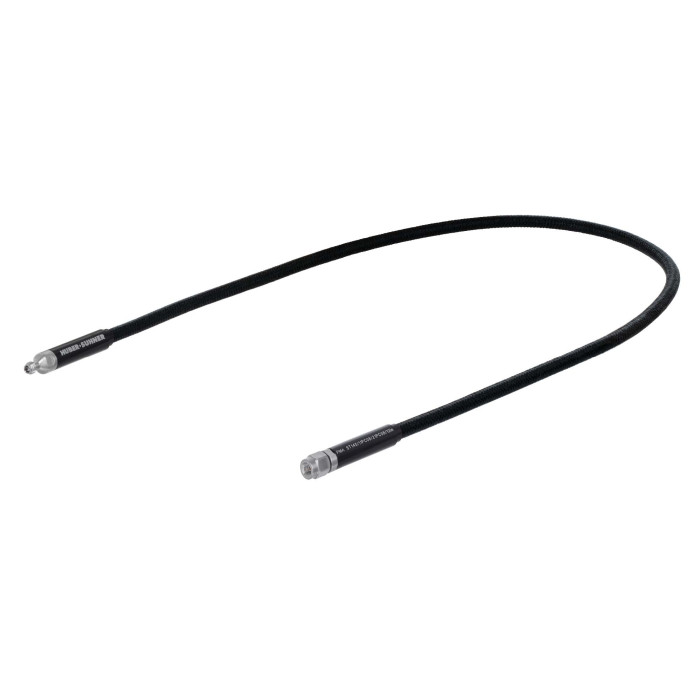

Le PMAST145/11PC08/21PC08/6in est un assemblage de câble de test micro-ondes haute précision conçu pour les applications de mesure RF et millimétriques jusqu’à 145 GHz. Il est basé sur le câble Sucotest_145 et intègre un connecteur 0.8 mm mâle droit et un connecteur 0.8 mm femelle droit.
Grâce à sa stabilité exceptionnelle en phase et en pertes lors des flexions, ce câble est particulièrement adapté aux bancs de test hyperfréquences et aux laboratoires de caractérisation RF. Sa conception garantit également un appariement très précis du délai de propagation avec une tolérance de ±1 ps, essentiel pour les mesures haute précision. :contentReference[oaicite:0]{index=0}
Avantages
- Fonctionnement jusqu’à 145 GHz pour les applications RF et millimétriques
- Stabilité de phase et d’amplitude élevée lors des flexions
- Délai temporel apparié avec précision ±1 ps
- Assemblage optimisé pour les mesures de laboratoire haute précision
- Disponible en longueurs standard pour une intégration rapide
Caractéristiques principales
- Type de câble : Sucotest_145
- Connecteur A : SF_11_PC0.8 (0.8 mm mâle droit)
- Connecteur B : SF_21_PC0.8 (0.8 mm femelle droit)
- Impédance : 50 Ω
- Fréquence maximale : 145 GHz
- Return loss minimum : 14 dB
- Insertion loss maximale : 4.97 dB
- Vitesse de propagation : 76 %
- Stabilité d’amplitude vs flexion : ±0.25 dB
- Stabilité de phase vs flexion : ±25°
- Appariement du délai : ±1 ps
- Longueur : 152 mm (6 pouces)
- Diamètre du câble : 4.25 mm
- Rayon de courbure statique : 25 mm
- Rayon de courbure dynamique : 43 mm
- Température de fonctionnement : −40 °C à +85 °C
- Poids : 7.2 g
Applications typiques
- Mesures RF et millimétriques en laboratoire
- Caractérisation de composants hyperfréquences
- Bancs de test pour instruments de mesure jusqu’à 145 GHz
- Tests de modules RF, radars et communications haute fréquence
- Validation de systèmes millimétriques et sub-THz
Pourquoi choisir le câble de test micro-ondes 145 GHz – PMAST145/11PC08/21PC08/6in
Le PMAST145/11PC08/21PC08/6in est conçu pour répondre aux exigences des mesures hyperfréquences les plus avancées. Sa conception assure une stabilité exceptionnelle en phase et en amplitude, même lors de manipulations répétées ou de flexions du câble.
Grâce à sa capacité à fonctionner jusqu’à 145 GHz et à son appariement précis du délai de propagation ±1 ps, il constitue une solution idéale pour les laboratoires RF, les centres de R&D et les applications nécessitant des performances de mesure extrêmement fiables.
