Description

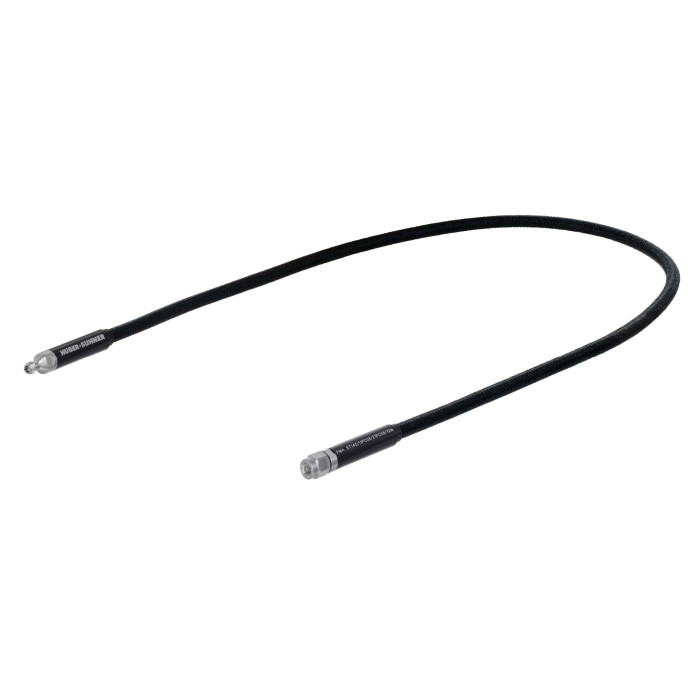

Le PMAST145/11PC08/11PC08/12in est un assemblage de câble de test micro-ondes haute performance conçu pour les applications de mesure RF et millimétriques jusqu’à 145 GHz. Basé sur le câble Sucotest_145, il est équipé de deux connecteurs 0.8 mm mâle droits, permettant une connexion directe entre instruments et équipements de mesure haute fréquence.
Ce câble est spécialement conçu pour les environnements de mesure exigeants grâce à sa stabilité exceptionnelle en phase et en pertes lors des flexions. Il garantit également un appariement précis du délai de propagation avec une tolérance de ±1 ps, ce qui assure une excellente répétabilité des mesures RF et millimétriques.
Avantages
- Utilisable jusqu’à 145 GHz pour les applications RF et millimétriques
- Excellente stabilité de phase et d’amplitude lors des flexions
- Délai temporel apparié avec précision ±1 ps
- Assemblage optimisé pour les mesures de laboratoire haute précision
- Disponible en longueurs standard pour une intégration rapide dans les bancs de test
Caractéristiques principales
- Type de câble : Sucotest_145
- Connecteur A : SF_11_PC0.8 (0.8 mm mâle droit)
- Connecteur B : SF_11_PC0.8 (0.8 mm mâle droit)
- Impédance : 50 Ω
- Fréquence maximale : 145 GHz
- Return loss minimum : 14 dB
- Insertion loss maximale : 8.74 dB
- Vitesse de propagation : 76 %
- Stabilité d’amplitude vs flexion : ±0.25 dB
- Stabilité de phase vs flexion : ±25°
- Appariement du délai : ±1 ps
- Longueur : 305 mm (12 pouces)
- Diamètre du câble : 4.25 mm
- Rayon de courbure statique : 25 mm
- Rayon de courbure dynamique : 43 mm
- Température de fonctionnement : −40 °C à +85 °C
- Poids : 14.3 g
Applications typiques
- Mesures RF et millimétriques en laboratoire
- Caractérisation de composants hyperfréquences
- Bancs de test pour instruments de mesure jusqu’à 145 GHz
- Tests de modules RF, radars et communications haute fréquence
- Validation de systèmes millimétriques et sub-THz
Pourquoi choisir le câble de test micro-ondes 145 GHz – PMAST145/11PC08/11PC08/12in
Le PMAST145/11PC08/11PC08/12in est conçu pour répondre aux exigences des mesures hyperfréquences de très haute précision. Sa stabilité exceptionnelle en phase et en amplitude garantit des résultats fiables même lors de manipulations répétées ou de flexions du câble.
Grâce à sa conception optimisée pour les fréquences jusqu’à 145 GHz et à son délai de propagation apparié ±1 ps, ce câble constitue une solution idéale pour les laboratoires RF, les centres de R&D et les environnements de test nécessitant des performances de mesure extrêmement élevées.
